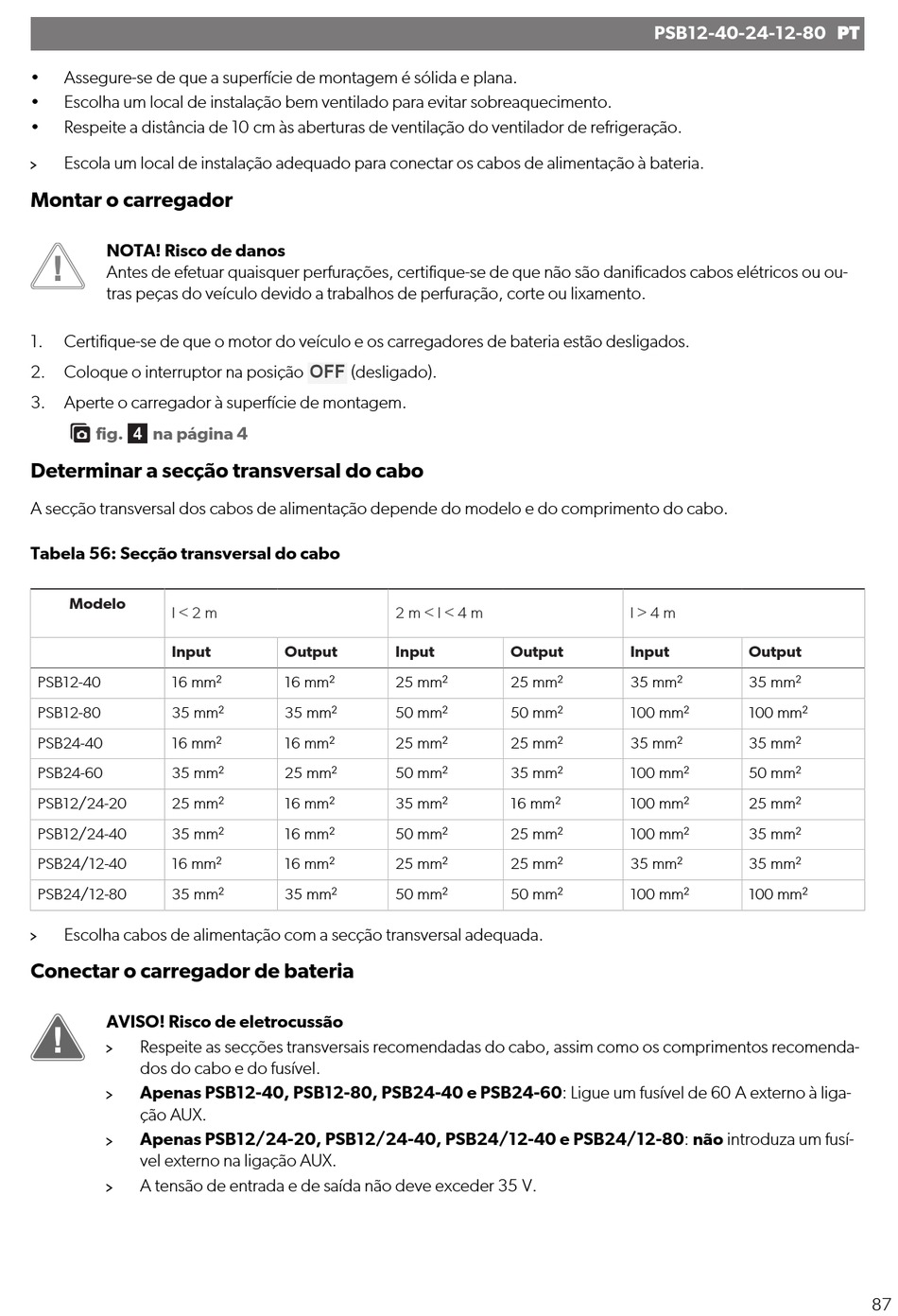

• Assegure-se de que a superfície de montagem é sólida e plana.
• Escolha um local de instalação bem ventilado para evitar sobreaquecimento.
• Respeite a distância de 10 cm às aberturas de ventilação do ventilador de refrigeração.
Escola um local de instalação adequado para conectar os cabos de alimentação à bateria.
Montar o carregador
NOTA! Risco de danos
Antes de efetuar quaisquer perfurações, certifique-se de que não são danificados cabos elétricos ou ou-
tras peças do veículo devido a trabalhos de perfuração, corte ou lixamento.
1. Certifique-se de que o motor do veículo e os carregadores de bateria estão desligados.
2. Coloque o interruptor na posição
3. Aperte o carregador à superfície de montagem.
fig.  na página 4
Determinar a secção transversal do cabo
A secção transversal dos cabos de alimentação depende do modelo e do comprimento do cabo.
Tabela 56: Secção transversal do cabo
Modelo
I < 2 m
Input
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Escolha cabos de alimentação com a secção transversal adequada.
Conectar o carregador de bateria
AVISO! Risco de eletrocussão
Respeite as secções transversais recomendadas do cabo, assim como os comprimentos recomenda-
dos do cabo e do fusível.
Apenas PSB12-40, PSB12-80, PSB24-40 e PSB24-60: Ligue um fusível de 60 A externo à liga-
ção AUX.
Apenas PSB12/24-20, PSB12/24-40, PSB24/12-40 e PSB24/12-80: não introduza um fusí-
vel externo na ligação AUX.
A tensão de entrada e de saída não deve exceder 35 V.
OFF
(desligado).
2 m < l < 4 m
Output Input
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 PT
l > 4 m
Output Input
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Output
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
