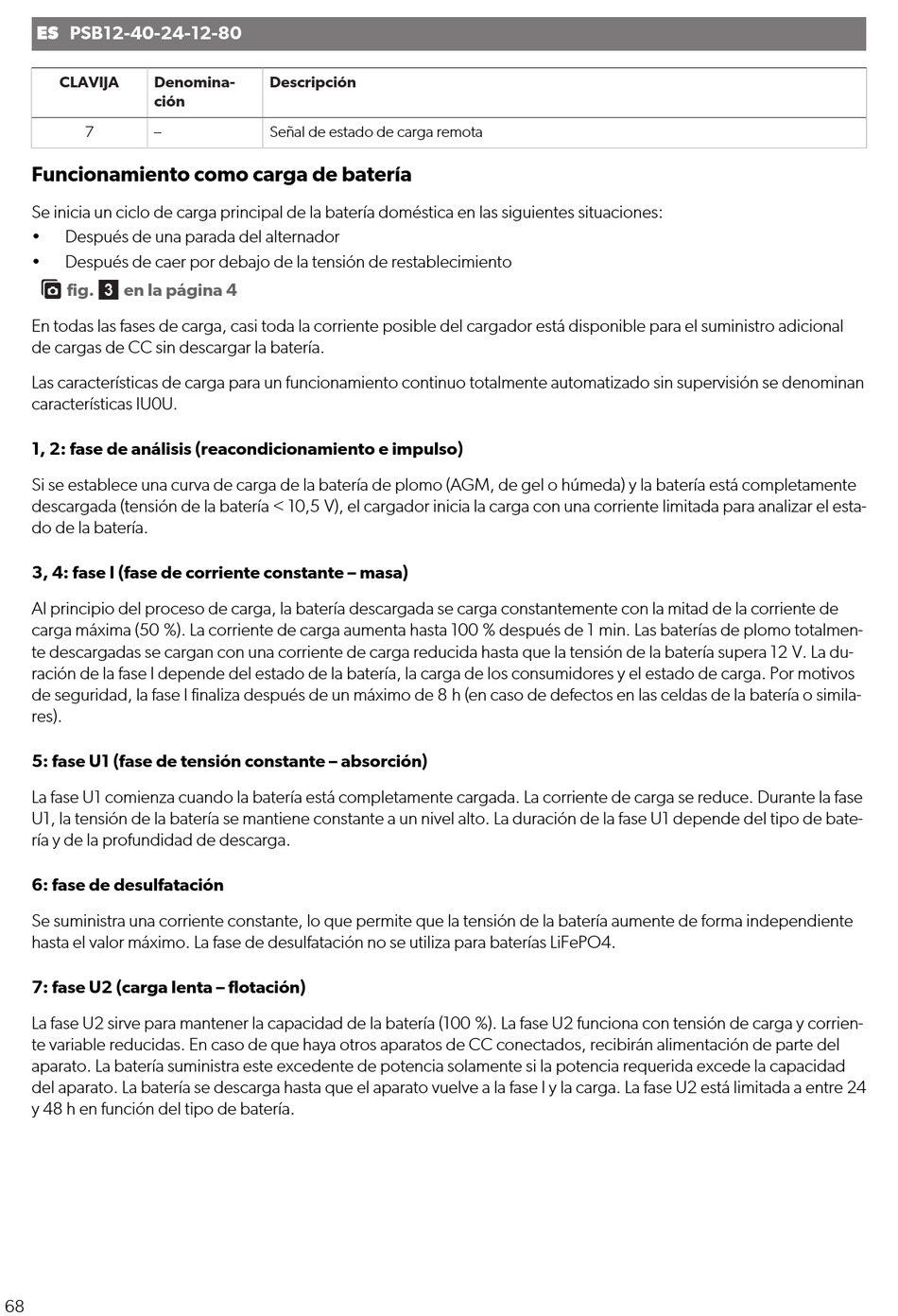

ES   PSB12-40-24-12-80
CLAVIJA
Denomina-
ción
7
Funcionamiento como carga de batería
Se inicia un ciclo de carga principal de la batería doméstica en las siguientes situaciones:
Después de una parada del alternador
Después de caer por debajo de la tensión de restablecimiento
fig. 
en la página 4
En todas las fases de carga, casi toda la corriente posible del cargador está disponible para el suministro adicional
de cargas de CC sin descargar la batería.
Las características de carga para un funcionamiento continuo totalmente automatizado sin supervisión se denominan
características IU0U.
1, 2: fase de análisis (reacondicionamiento e impulso)
Si se establece una curva de carga de la batería de plomo (AGM, de gel o húmeda) y la batería está completamente
descargada (tensión de la batería < 10,5 V), el cargador inicia la carga con una corriente limitada para analizar el esta-
do de la batería.
3, 4: fase I (fase de corriente constante – masa)
Al principio del proceso de carga, la batería descargada se carga constantemente con la mitad de la corriente de
carga máxima (50 %). La corriente de carga aumenta hasta 100 % después de 1 min. Las baterías de plomo totalmen-
te descargadas se cargan con una corriente de carga reducida hasta que la tensión de la batería supera 12 V. La du-
ración de la fase I depende del estado de la batería, la carga de los consumidores y el estado de carga. Por motivos
de seguridad, la fase I finaliza después de un máximo de 8 h (en caso de defectos en las celdas de la batería o simila-
res).
5: fase U1 (fase de tensión constante – absorción)
La fase U1 comienza cuando la batería está completamente cargada. La corriente de carga se reduce. Durante la fase
U1, la tensión de la batería se mantiene constante a un nivel alto. La duración de la fase U1 depende del tipo de bate-
ría y de la profundidad de descarga.
6: fase de desulfatación
Se suministra una corriente constante, lo que permite que la tensión de la batería aumente de forma independiente
hasta el valor máximo. La fase de desulfatación no se utiliza para baterías LiFePO4.
7: fase U2 (carga lenta – flotación)
La fase U2 sirve para mantener la capacidad de la batería (100 %). La fase U2 funciona con tensión de carga y corrien-
te variable reducidas. En caso de que haya otros aparatos de CC conectados, recibirán alimentación de parte del
aparato. La batería suministra este excedente de potencia solamente si la potencia requerida excede la capacidad
del aparato. La batería se descarga hasta que el aparato vuelve a la fase I y la carga. La fase U2 está limitada a entre 24
y 48 h en función del tipo de batería.
68
Descripción
