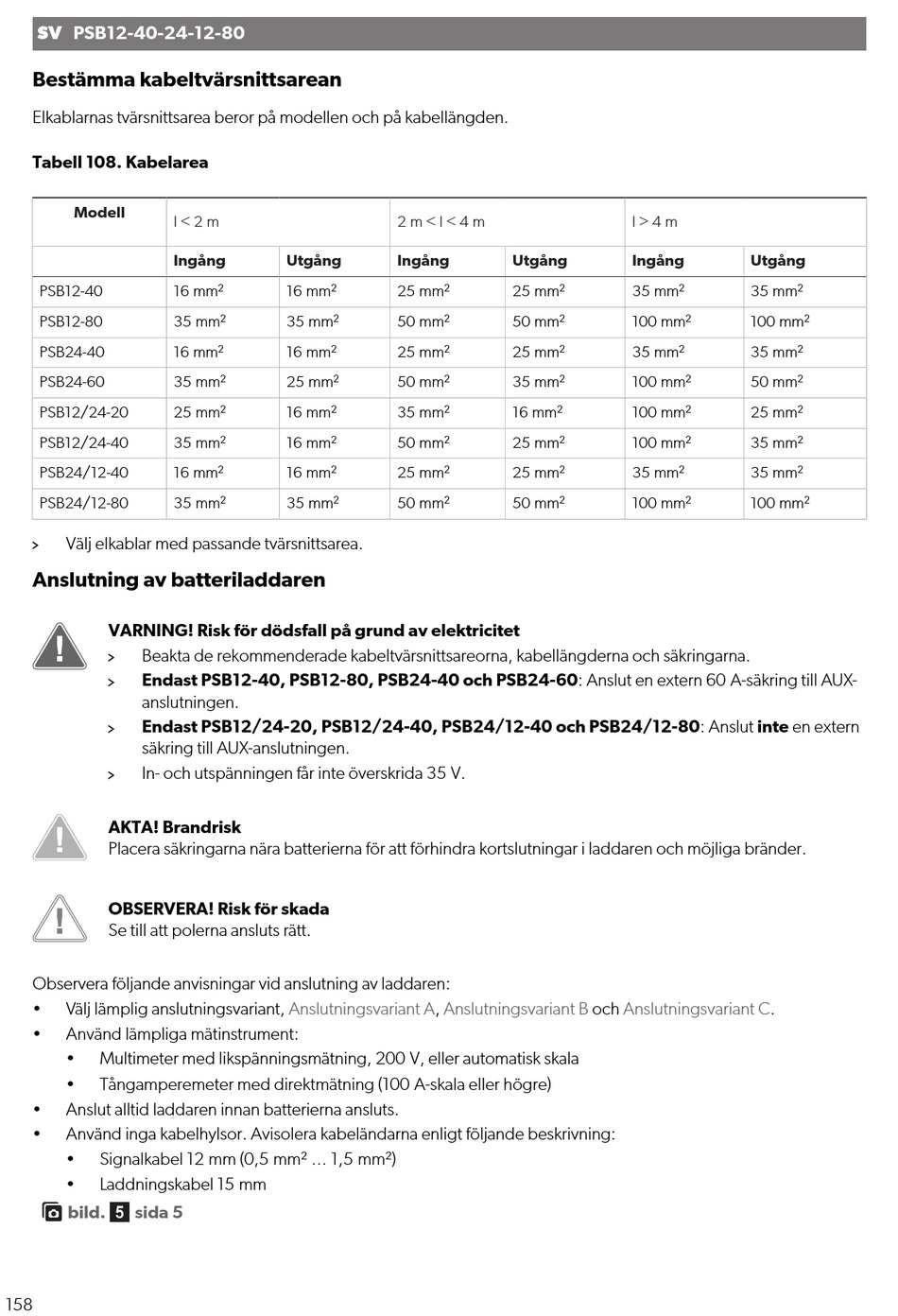

SV PSB12-40-24-12-80
Bestämma kabeltvärsnittsarean
Elkablarnas tvärsnittsarea beror på modellen och på kabellängden.
Tabell 108. Kabelarea
Modell
I < 2 m
Ingång
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Välj elkablar med passande tvärsnittsarea.
Anslutning av batteriladdaren
VARNING! Risk för dödsfall på grund av elektricitet
Beakta de rekommenderade kabeltvärsnittsareorna, kabellängderna och säkringarna.
Endast PSB12-40, PSB12-80, PSB24-40 och PSB24-60: Anslut en extern 60 A-säkring till AUX-
anslutningen.
Endast PSB12/24-20, PSB12/24-40, PSB24/12-40 och PSB24/12-80: Anslut inte en extern
säkring till AUX-anslutningen.
In- och utspänningen får inte överskrida 35 V.
AKTA! Brandrisk
Placera säkringarna nära batterierna för att förhindra kortslutningar i laddaren och möjliga bränder.
OBSERVERA! Risk för skada
Se till att polerna ansluts rätt.
Observera följande anvisningar vid anslutning av laddaren:
• Välj lämplig anslutningsvariant,
• Använd lämpliga mätinstrument:
• Multimeter med likspänningsmätning, 200 V, eller automatisk skala
• Tångamperemeter med direktmätning (100 A-skala eller högre)
• Anslut alltid laddaren innan batterierna ansluts.
• Använd inga kabelhylsor. Avisolera kabeländarna enligt följande beskrivning:
• Signalkabel 12 mm (0,5 mm² ... 1,5 mm²)
• Laddningskabel 15 mm
bild.  sida 5
158
2 m < l < 4 m
Utgång Ingång
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
Anslutningsvariant A, Anslutningsvariant B
l > 4 m
Utgång Ingång
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
och Anslutningsvariant
Utgång
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
C.
