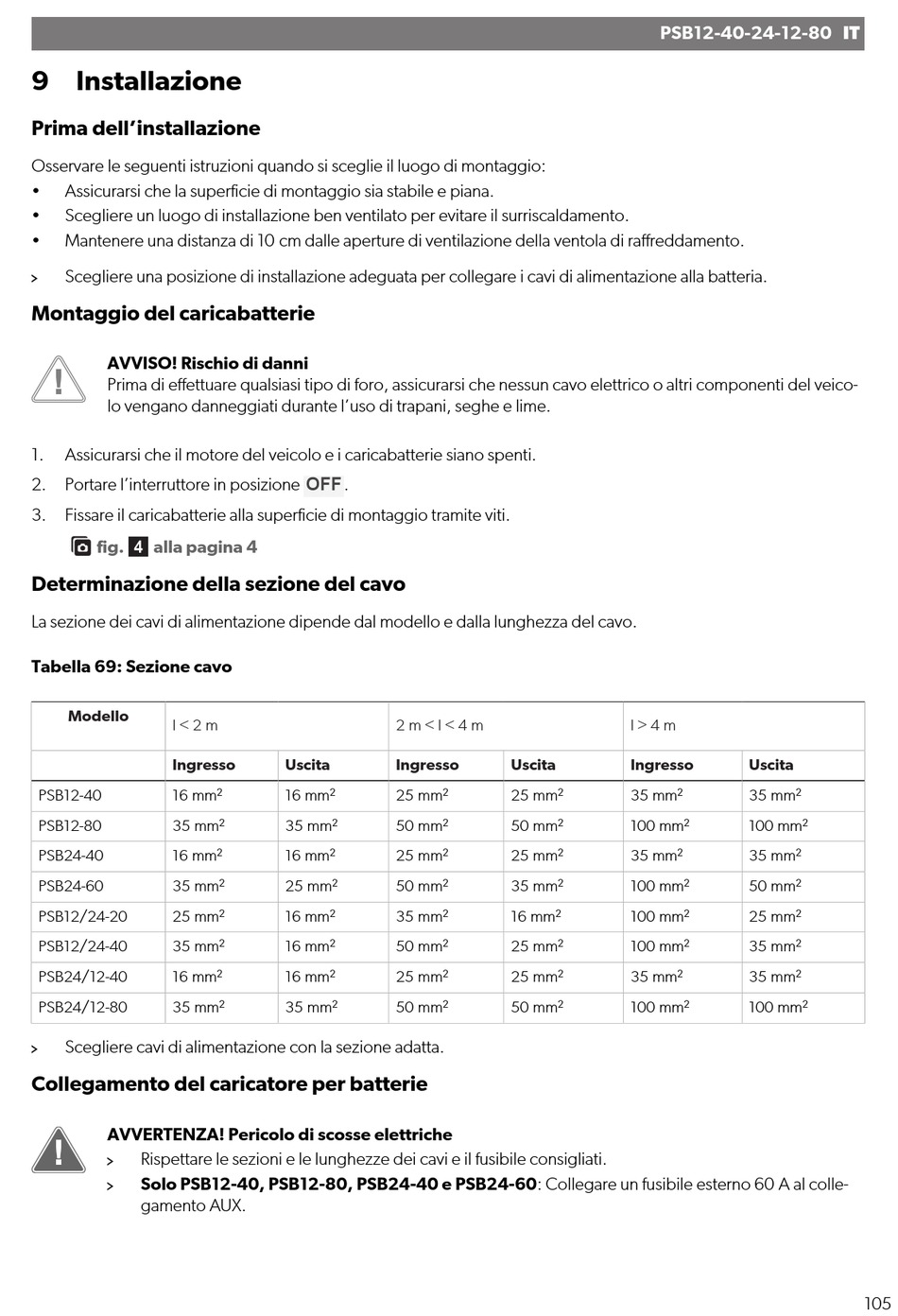

9 Installazione
Prima dell'installazione
Osservare le seguenti istruzioni quando si sceglie il luogo di montaggio:
• Assicurarsi che la superficie di montaggio sia stabile e piana.
• Scegliere un luogo di installazione ben ventilato per evitare il surriscaldamento.
• Mantenere una distanza di 10 cm dalle aperture di ventilazione della ventola di raffreddamento.
Scegliere una posizione di installazione adeguata per collegare i cavi di alimentazione alla batteria.
Montaggio del caricabatterie
AVVISO! Rischio di danni
Prima di effettuare qualsiasi tipo di foro, assicurarsi che nessun cavo elettrico o altri componenti del veico-
lo vengano danneggiati durante l'uso di trapani, seghe e lime.
1. Assicurarsi che il motore del veicolo e i caricabatterie siano spenti.
2. Portare l'interruttore in posizione
3. Fissare il caricabatterie alla superficie di montaggio tramite viti.
fig.  alla pagina 4
Determinazione della sezione del cavo
La sezione dei cavi di alimentazione dipende dal modello e dalla lunghezza del cavo.
Tabella 69: Sezione cavo
Modello
I < 2 m
Ingresso
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Scegliere cavi di alimentazione con la sezione adatta.
Collegamento del caricatore per batterie
AVVERTENZA! Pericolo di scosse elettriche
Rispettare le sezioni e le lunghezze dei cavi e il fusibile consigliati.
Solo PSB12-40, PSB12-80, PSB24-40 e PSB24-60: Collegare un fusibile esterno 60 A al colle-
gamento AUX.
OFF
.
2 m < l < 4 m
Uscita Ingresso
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 IT
l > 4 m
Uscita Ingresso
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Uscita
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
