Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 416

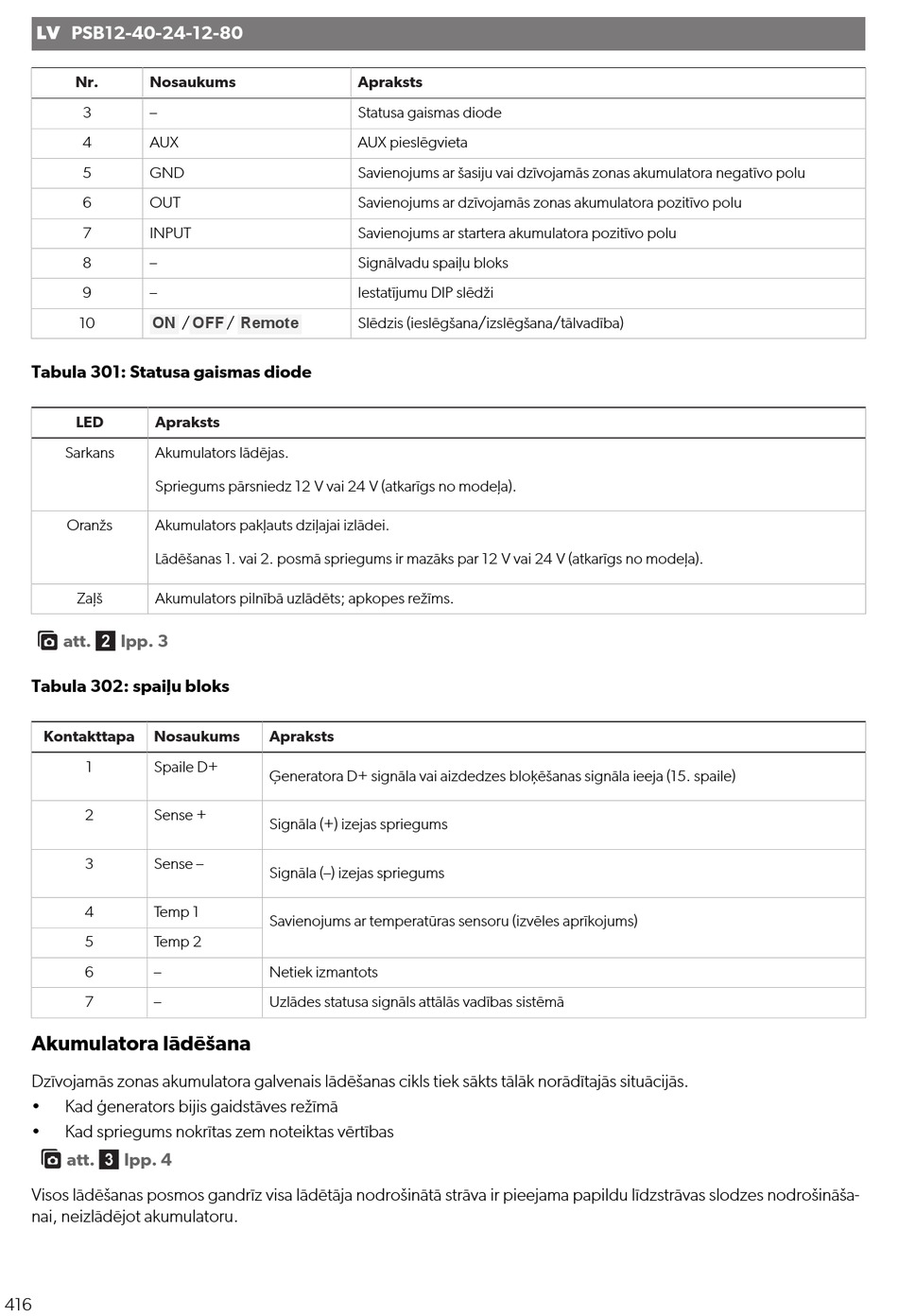

LV PSB12-40-24-12-80
Nr. Nosaukums
3 –
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON
10
Tabula 301: Statusa gaismas diode
LED Apraksts
Sarkans Akumulators lādējas.
Spriegums pārsniedz 12 V vai 24 V (atkarīgs no modeļa).
Oranžs Akumulators pakļauts dziļajai izlādei.
Lādēšanas 1. vai 2. posmā spriegums ir mazāks par 12 V vai 24 V (atkarīgs no modeļa).
Zaļš Akumulators pilnībā uzlādēts; apkopes režīms.
att.  lpp. 3
Tabula 302: spaiļu bloks
Kontakttapa Nosaukums
1 Spaile D+
2 Sense +
3 Sense –
4 Temp 1
5 Temp 2
6 –
7 –
Akumulatora lādēšana
Dzīvojamās zonas akumulatora galvenais lādēšanas cikls tiek sākts tālāk norādītajās situācijās.
• Kad ģenerators bijis gaidstāves režīmā
• Kad spriegums nokrītas zem noteiktas vērtības
att.  lpp. 4
Visos lādēšanas posmos gandrīz visa lādētāja nodrošinātā strāva ir pieejama papildu līdzstrāvas slodzes nodrošināša-
nai, neizlādējot akumulatoru.
416
OFF Remote
/ /
Apraksts
Ģeneratora D+ signāla vai aizdedzes bloķēšanas signāla ieeja (15. spaile)
Signāla (+) izejas spriegums
Signāla (–) izejas spriegums
Savienojums ar temperatūras sensoru (izvēles aprīkojums)
Netiek izmantots
Uzlādes statusa signāls attālās vadības sistēmā
Apraksts
Statusa gaismas diode
AUX pieslēgvieta
Savienojums ar šasiju vai dzīvojamās zonas akumulatora negatīvo polu
Savienojums ar dzīvojamās zonas akumulatora pozitīvo polu
Savienojums ar startera akumulatora pozitīvo polu
Signālvadu spaiļu bloks
Iestatījumu DIP slēdži
Slēdzis (ieslēgšana/izslēgšana/tālvadība)
