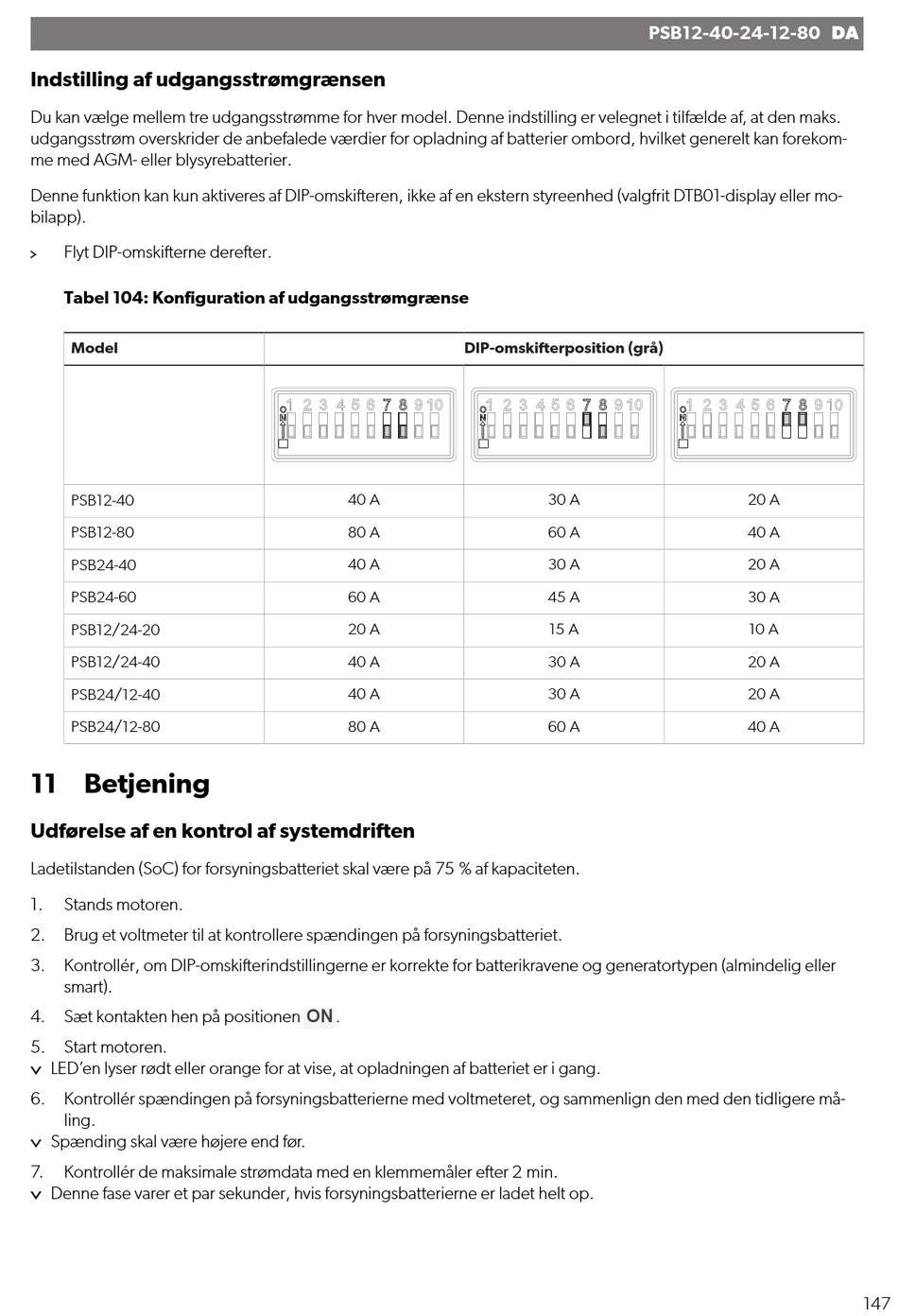

Indstilling af udgangsstrømgrænsen
Du kan vælge mellem tre udgangsstrømme for hver model. Denne indstilling er velegnet i tilfælde af, at den maks.
udgangsstrøm overskrider de anbefalede værdier for opladning af batterier ombord, hvilket generelt kan forekom-
me med AGM- eller blysyrebatterier.
Denne funktion kan kun aktiveres af DIP-omskifteren, ikke af en ekstern styreenhed (valgfrit DTB01-display eller mo-
bilapp).
Flyt DIP-omskifterne derefter.
Tabel 104: Konfiguration af udgangsstrømgrænse
Model
PSB12-40
PSB12-80
PSB24-40
PSB24-60
PSB12/24-20
PSB12/24-40
PSB24/12-40
PSB24/12-80
11 Betjening
Udførelse af en kontrol af systemdriften
Ladetilstanden (SoC) for forsyningsbatteriet skal være på 75 % af kapaciteten.
1.
Stands motoren.
2. Brug et voltmeter til at kontrollere spændingen på forsyningsbatteriet.
3. Kontrollér, om DIP-omskifterindstillingerne er korrekte for batterikravene og generatortypen (almindelig eller
smart).
4. Sæt kontakten hen på positionen
5. Start motoren.
LED'en lyser rødt eller orange for at vise, at opladningen af batteriet er i gang.
6. Kontrollér spændingen på forsyningsbatterierne med voltmeteret, og sammenlign den med den tidligere må-
ling.
Spænding skal være højere end før.
7.
Kontrollér de maksimale strømdata med en klemmemåler efter 2 min.
Denne fase varer et par sekunder, hvis forsyningsbatterierne er ladet helt op.
DIP-omskifterposition (grå)
40 A
80 A
40 A
60 A
20 A
40 A
40 A
80 A
ON
.
PSB12-40-24-12-80 DA
30 A
60 A
30 A
45 A
15 A
30 A
30 A
60 A
20 A
40 A
20 A
30 A
10 A
20 A
20 A
40 A
147
