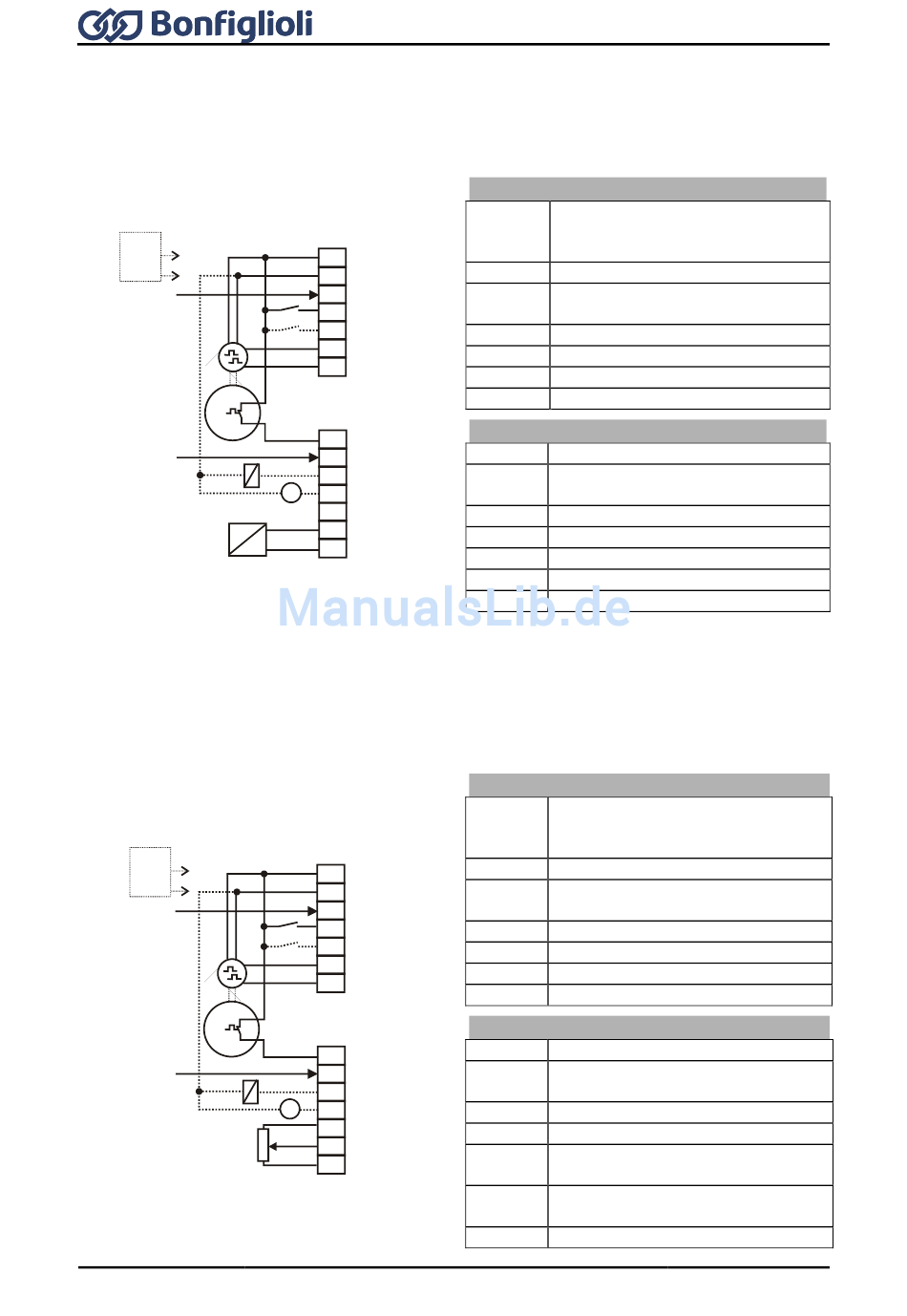

7.8.7 Konfiguration 211 - Feldorientierte Regelung, mit Technologieregler

Die Konfiguration 211 erweitert die drehzahlgeregelte feldorientierte Regelung der Konfiguration 210
um einen Technologieregler. Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Dreh-
zahlregelung.
24 V
ext.
STOA
+ -
M
STOB
-
7.8.8 Konfiguration 230 – Feldorientierte Regelung, drehzahl- und
drehmomentgeregelt
Die Konfiguration 230 erweitert die Konfiguration 210 um Funktionen zur drehmomentabhängigen
feldorientierten Regelung. Der Drehmomentsollwert wird als Prozentwert abgebildet und in ein ent-
sprechendes Betriebsverhalten der Anwendung übertragen. Die Umschaltung zwischen drehzahlver-
änderlicher Regelung und drehmomentabhängiger Regelung erfolgt ruckfrei im Betrieb.
24 V
ext.
STOA
+ -
M
STOB
-
80
X210A
+20 V/180 mA
1
2
GND 20 V
3 S1IND
4
S2IND
5
S3IND
B
6
S4IND
A
7 S5IND
X210B
1 S6IND
2 S7IND
+
3 S1OUT
-
+
V
4 MFO1A
+10 V/4 mA
5
+
6 MFI1A
7 GND 10 V
-
X210A
+20 V/180 mA
1
2
GND 20 V
3
S1IND
4 S2IND
5
S3IND
B
6 S4IND
A
7 S5IND
X210B
1 S6IND
S7IND
2
+
3 S1OUT
-
+
V 4 MFO1A
+10 V/4 mA
5
6 MFI1A
7 GND 10 V
Operating Instructions ACU
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Festprozentwertumschaltung 1
X210A.5 keine Funktion zugeordnet
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Prozentistwert 0...+10 V
X210B.7 Masse 10 V
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder Ein-
gang für externe Spannungsversor-
gung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Umschaltung n-/M-Regelfunktion
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V oder
Drehmomentsollwert als Prozentwert
X210B.7 Masse 10 V
