Baugröße 7: ACU 401 (75,0 bis 132,0 kW)

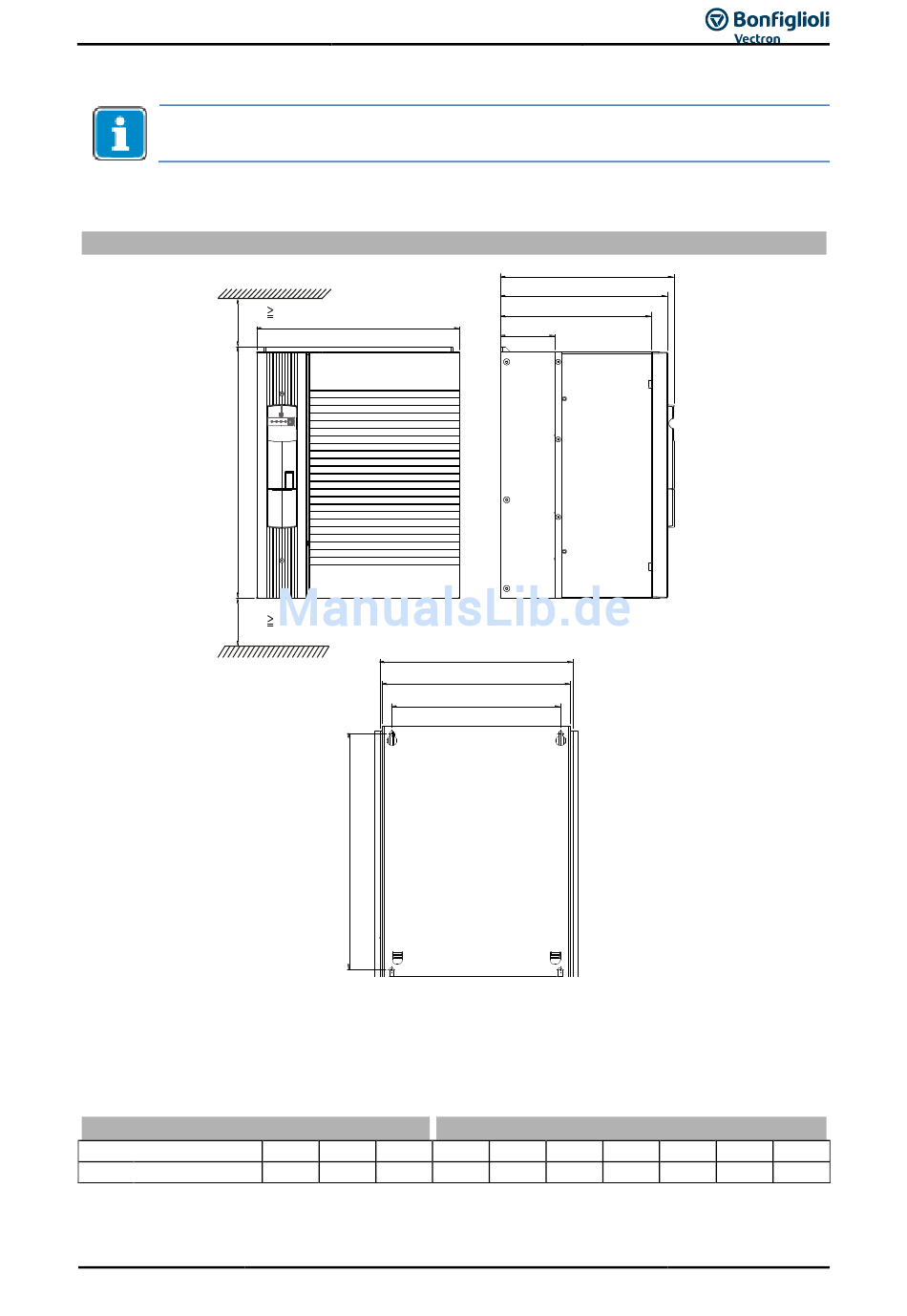

Die Abbildungen zeigen beispielhaft die Montage für luftgekühlte Frequenzumrichter. Maße
und Befestigungselemente entsprechen denen für flüssiggekühlte Geräte der Baugröße 7.
Die Montage erfolgt in senkrechter Einbaulage auf der Montageplatte. Die folgende Abbildung zeigt
die Standardbefestigung.
x
a
x
Der Durchmesser der Befestigungslöcher beträgt 9 mm.
Die Montage erfolgt durch Verschrauben der Kühlkörperrückwand vom Frequenzumrichter mit der
Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale Komponenten
in Millimeter.
Abmessungen [mm]
ACU
401
75
132 kW
...
12/16
Standardmontage
x
300 mm
b
x
300 mm
a1
a
b
c
510
412
351
Operating Instructions ACU
c
c1
c2
c3
b1
b2
b3
Montagemaß [mm]
a1
b1
b2
480
392
382
342
b3
c1
c2
c3
338
305
110
49
