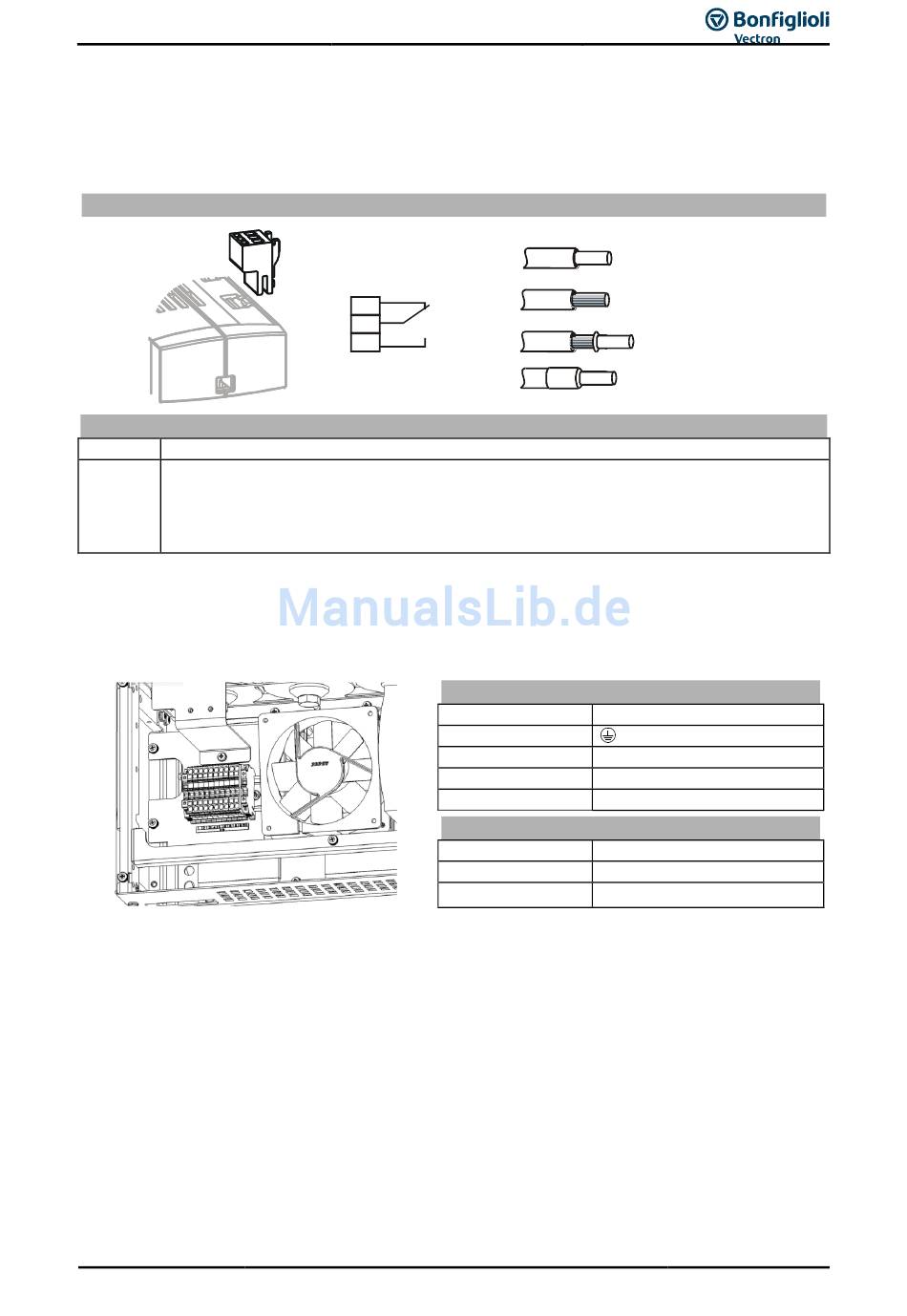

7.6.2 Relaisausgang

Der frei programmierbare Relaisausgang ist werkseitig mit der Überwachungsfunktion verknüpft. Die
logische Verknüpfung mit verschiedenen Funktionen kann über Softwareparameter frei konfiguriert
werden. Der Anschluss des Relaisausgangs ist für die Funktion des Frequenzumrichters nicht unbe-
dingt erforderlich.
Kl.
1 ... 3 Relaisausgang, potentialfreier Wechslerkontakt, Ansprechzeit ca. 40 ms,
maximale Kontaktbelastung:
Schließer: AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V,
Öffner: AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
7.7

X13-Anschluss bei ACU 501 und ACU 601

Bei Verwendung eines ACU 501 oder ACU 601 Gerätes ist der Anschluss von AC 3x400 V auf der
Klemme X13 notwendig. Die Abbildung zeigt die Klemme X13 beispielhaft an einem luftgekühlten Ge-
rät.

7.7.1 Motor-Thermo-Kontakt

Die Frequenzumrichter ACU sind geeignet, Bimetallschalter vom Motor auszuwerten. Werkseitig ist für
diese Auswertung die Klemme X210B.1 (S6IND) als Eingang parametriert. Schließen Sie den Bimetall-
schalter an den digitalen Eingang und die DC 24 V Versorgung X210A.1 an. Für die Parametrierung die
Abschnitte 14.6 „Motortemperatur" und 16.4.5 „Thermokontakt" beachten.
12/16
Relaisausgang
X10
X10
1
2
S3OUT
3
Steuerklemme X10
Beschreibung
1 ... 6
7
8
9
10
Anschlussleistung
Anschlussspannung
Anschlussfrequenz
Operating Instructions ACU
Phoenix ZEC 1,5/3ST5,0
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
Hilfsspannungsklemme X13
Nicht belegt
PE
L1
L2
L3

Anschluss

≥ 1,2 kW
400 V +- 10 %
50 / 60 Hz
2
2
2
2
73
