HINWEIS
Die Abfrage und Voreinstellung von Parameterwerten ist abhängig von der Einstellung
der Betriebsart für den Parameter
Die fehlerhafte Eingabe des Motortyps kann zur Beschädigung des Antriebs führen.
Anschließend die Maschinendaten eingeben. Dies ist im nachfolgenden Kapitel beschrieben. Die Daten
werden entsprechend der dort abgebildeten Tabelle abgefragt.

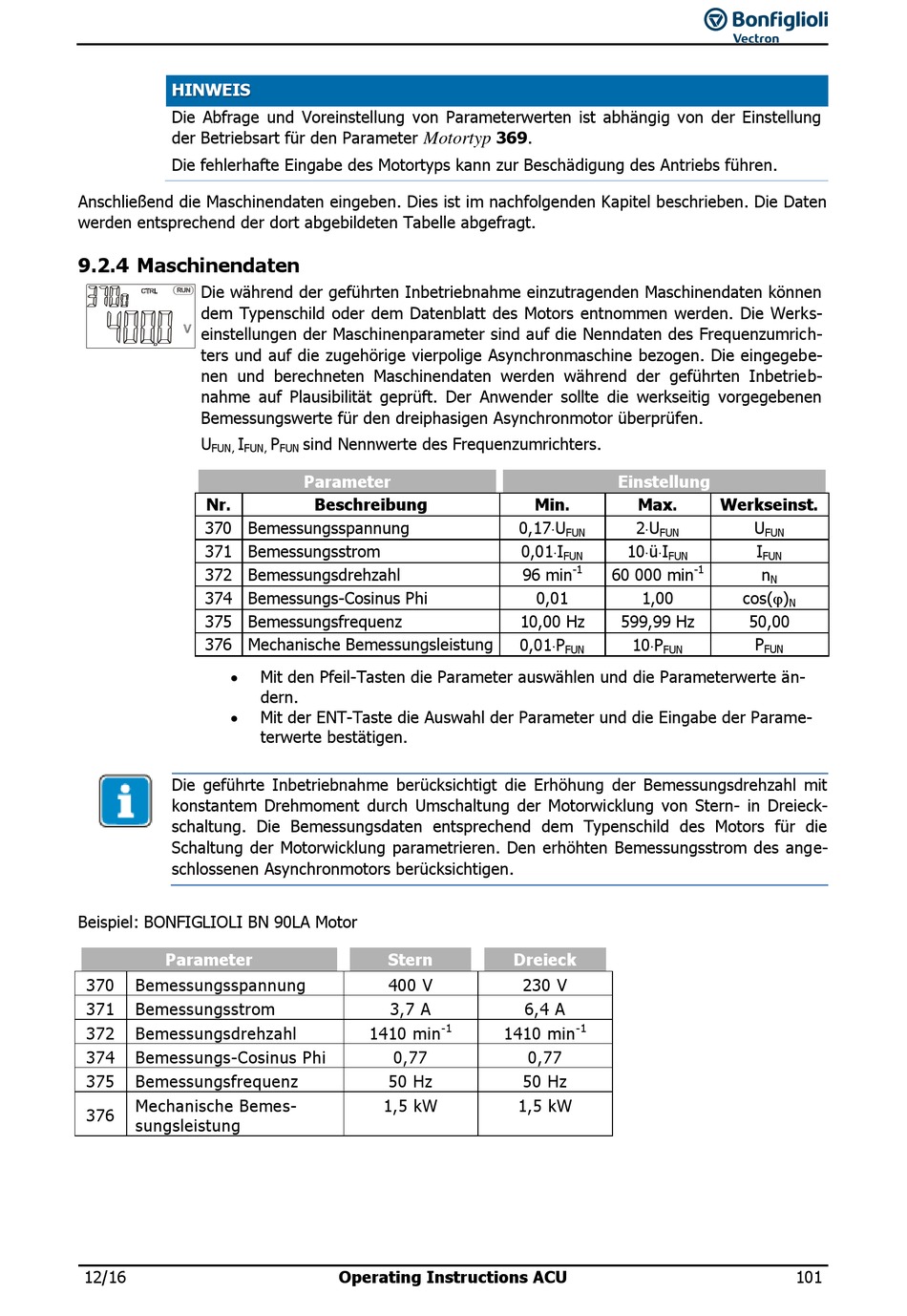

9.2.4 Maschinendaten

Die während der geführten Inbetriebnahme einzutragenden Maschinendaten können
dem Typenschild oder dem Datenblatt des Motors entnommen werden. Die Werks-
einstellungen der Maschinenparameter sind auf die Nenndaten des Frequenzumrich-
ters und auf die zugehörige vierpolige Asynchronmaschine bezogen. Die eingegebe-
nen und berechneten Maschinendaten werden während der geführten Inbetrieb-
nahme auf Plausibilität geprüft. Der Anwender sollte die werkseitig vorgegebenen
Bemessungswerte für den dreiphasigen Asynchronmotor überprüfen.
U I
FUN, FUN,
Nr.
370 Bemessungsspannung
371 Bemessungsstrom
372 Bemessungsdrehzahl
374 Bemessungs-Cosinus Phi
375 Bemessungsfrequenz
376 Mechanische Bemessungsleistung


Die geführte Inbetriebnahme berücksichtigt die Erhöhung der Bemessungsdrehzahl mit
konstantem Drehmoment durch Umschaltung der Motorwicklung von Stern- in Dreieck-
schaltung. Die Bemessungsdaten entsprechend dem Typenschild des Motors für die
Schaltung der Motorwicklung parametrieren. Den erhöhten Bemessungsstrom des ange-
schlossenen Asynchronmotors berücksichtigen.
Beispiel: BONFIGLIOLI BN 90LA Motor
Parameter
370 Bemessungsspannung
371 Bemessungsstrom
372 Bemessungsdrehzahl
374 Bemessungs-Cosinus Phi
375 Bemessungsfrequenz
Mechanische Bemes-
376
sungsleistung
12/16
Motortyp
P sind Nennwerte des Frequenzumrichters.
FUN
Parameter
Beschreibung
Mit den Pfeil-Tasten die Parameter auswählen und die Parameterwerte än-
dern.
Mit der ENT-Taste die Auswahl der Parameter und die Eingabe der Parame-
terwerte bestätigen.
Stern
400 V
3,7 A
1410 min
0,77
50 Hz
1,5 kW
