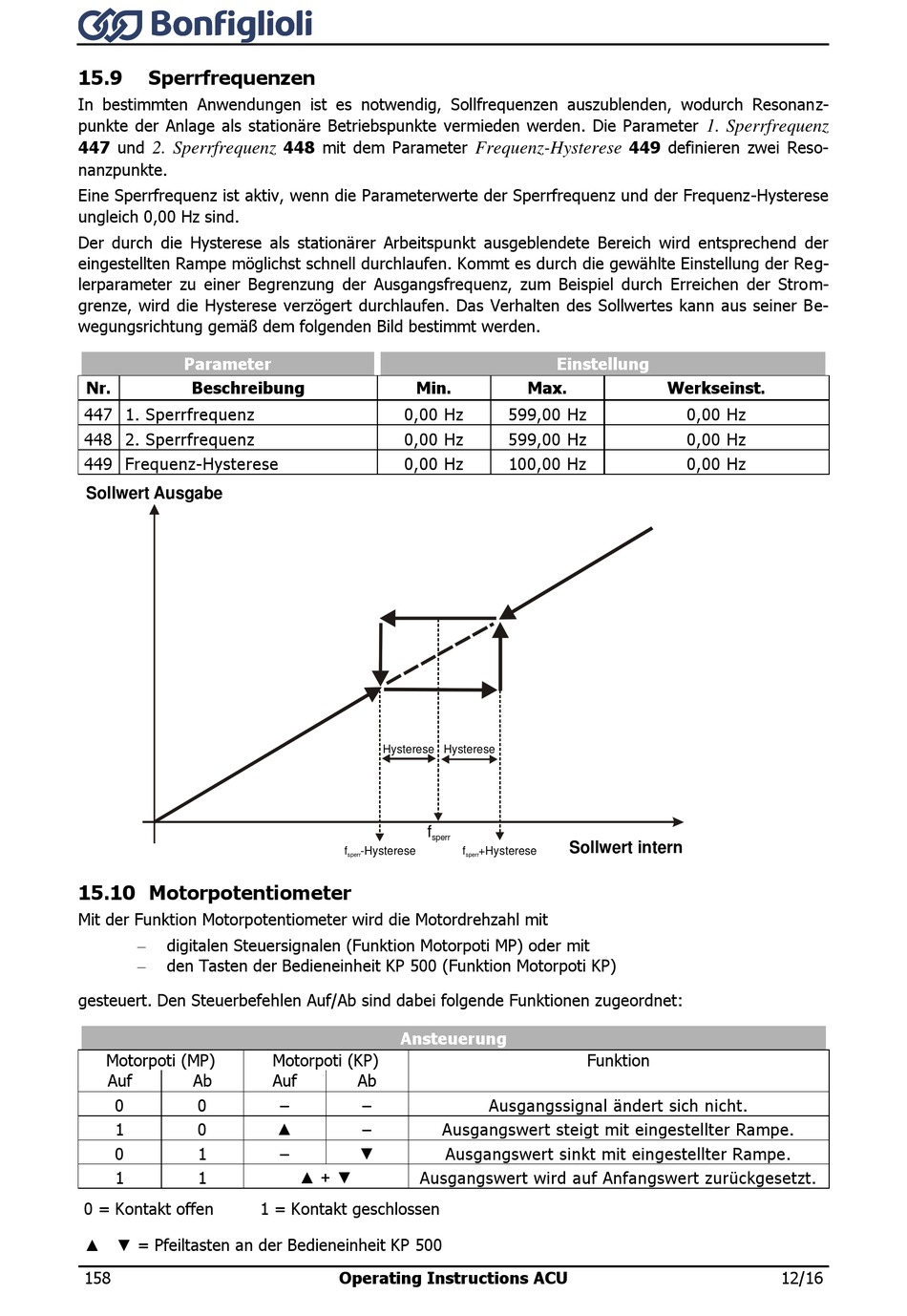

15.9

Sperrfrequenzen

In bestimmten Anwendungen ist es notwendig, Sollfrequenzen auszublenden, wodurch Resonanz-
punkte der Anlage als stationäre Betriebspunkte vermieden werden. Die Parameter
447 und
2. Sperrfrequenz
nanzpunkte.
Eine Sperrfrequenz ist aktiv, wenn die Parameterwerte der Sperrfrequenz und der Frequenz-Hysterese
ungleich 0,00 Hz sind.
Der durch die Hysterese als stationärer Arbeitspunkt ausgeblendete Bereich wird entsprechend der
eingestellten Rampe möglichst schnell durchlaufen. Kommt es durch die gewählte Einstellung der Reg-
lerparameter zu einer Begrenzung der Ausgangsfrequenz, zum Beispiel durch Erreichen der Strom-
grenze, wird die Hysterese verzögert durchlaufen. Das Verhalten des Sollwertes kann aus seiner Be-
wegungsrichtung gemäß dem folgenden Bild bestimmt werden.
Parameter
Nr.

Beschreibung

447 1. Sperrfrequenz
448 2. Sperrfrequenz
449 Frequenz-Hysterese
Sollwert Ausgabe

15.10 Motorpotentiometer

Mit der Funktion Motorpotentiometer wird die Motordrehzahl mit

digitalen Steuersignalen (Funktion Motorpoti MP) oder mit
 den Tasten der Bedieneinheit KP 500 (Funktion Motorpoti KP)
gesteuert. Den Steuerbefehlen Auf/Ab sind dabei folgende Funktionen zugeordnet:
Motorpoti (MP)
Auf Ab
0 0
1 0
0 1
1 1
0 = Kontakt offen
▲ ▼ = Pfeiltasten an der Bedieneinheit KP 500
158
448 mit dem Parameter
Min.
0,00 Hz
0,00 Hz
0,00 Hz
Hysterese Hysterese
f
f -Hysterese
sperr

Ansteuerung

Motorpoti (KP)
Auf Ab
– –
–
▲
–
▼
Ausgangswert wird auf Anfangswert zurückgesetzt.
▲ + ▼
1 = Kontakt geschlossen
Operating Instructions ACU
Frequenz-Hysterese
Einstellung
Max.
599,00 Hz
599,00 Hz
100,00 Hz
sperr
Sollwert intern
f +Hysterese
sperr
Funktion
Ausgangssignal ändert sich nicht.
Ausgangswert steigt mit eingestellter Rampe.
Ausgangswert sinkt mit eingestellter Rampe.
1. Sperrfrequenz
449 definieren zwei Reso-
Werkseinst.
0,00 Hz
0,00 Hz
0,00 Hz
12/16
