Maximal zulässiger bis 132 kW Geräteleistung (Baugröße 7): 5 kA
zu erwartender
Kurzschluss-Strom
am Netzanschluss
Verschmutzungs- Die Frequenzumrichter sind für den Verschmutzungsgrad 2 ausgelegt.
grad
Überspanungska- Die Frequenzumrichter sind für die Überspannungskategorie III ausgelegt.
tegorie
Funktionen
Parametrierung
5.2

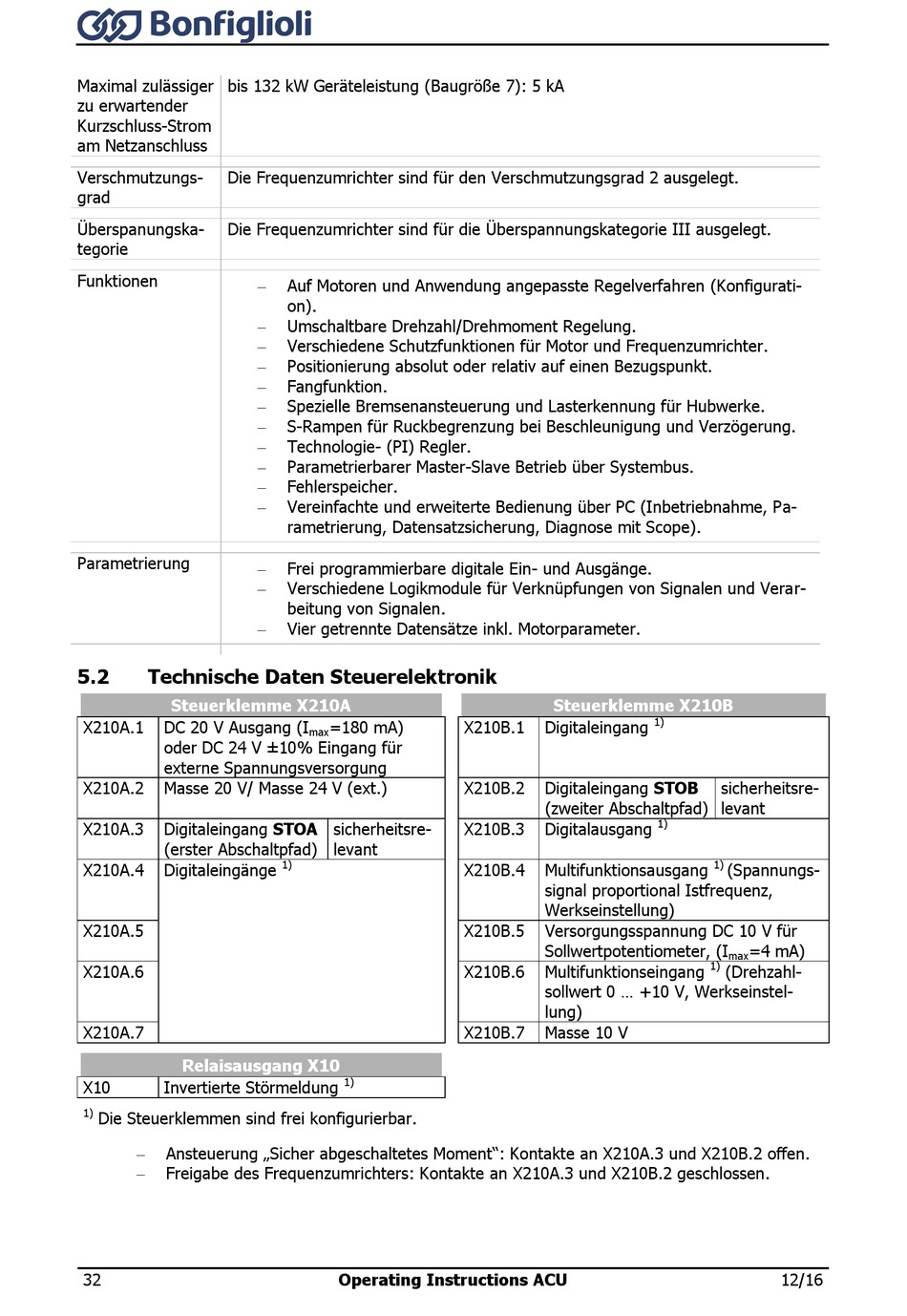

Technische Daten Steuerelektronik

Steuerklemme X210A
X210A.1 DC 20 V Ausgang (I
oder DC 24 V ±10% Eingang für
externe Spannungsversorgung
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA
(erster Abschaltpfad)
X210A.4 Digitaleingänge
X210A.5
X210A.6
X210A.7
Relaisausgang X10
X10 Invertierte Störmeldung
1)
Die Steuerklemmen sind frei konfigurierbar.
 Ansteuerung „Sicher abgeschaltetes Moment": Kontakte an X210A.3 und X210B.2 offen.
 Freigabe des Frequenzumrichters: Kontakte an X210A.3 und X210B.2 geschlossen.
32
 Auf Motoren und Anwendung angepasste Regelverfahren (Konfigurati-
on).
 Umschaltbare Drehzahl/Drehmoment Regelung.
 Verschiedene Schutzfunktionen für Motor und Frequenzumrichter.
 Positionierung absolut oder relativ auf einen Bezugspunkt.
 Fangfunktion.
 Spezielle Bremsenansteuerung und Lasterkennung für Hubwerke.
 S-Rampen für Ruckbegrenzung bei Beschleunigung und Verzögerung.
 Technologie- (PI) Regler.
 Parametrierbarer Master-Slave Betrieb über Systembus.
 Fehlerspeicher.
 Vereinfachte und erweiterte Bedienung über PC (Inbetriebnahme, Pa-
rametrierung, Datensatzsicherung, Diagnose mit Scope).
 Frei programmierbare digitale Ein- und Ausgänge.
 Verschiedene Logikmodule für Verknüpfungen von Signalen und Verar-
beitung von Signalen.
 Vier getrennte Datensätze inkl. Motorparameter.
=180 mA)
max
sicherheitsre-
levant
1)
1)
Operating Instructions ACU
Steuerklemme X210B
X210B.1 Digitaleingang
X210B.2 Digitaleingang STOB
(zweiter Abschaltpfad)
X210B.3 Digitalausgang
X210B.4 Multifunktionsausgang
signal proportional Istfrequenz,
Werkseinstellung)
X210B.5 Versorgungsspannung DC 10 V für
Sollwertpotentiometer, (I
X210B.6 Multifunktionseingang
sollwert 0 ... +10 V, Werkseinstel-
lung)
X210B.7 Masse 10 V
1)
sicherheitsre-
levant
1)
1)
(Spannungs-
=4 mA)
max
1)
(Drehzahl-
12/16
