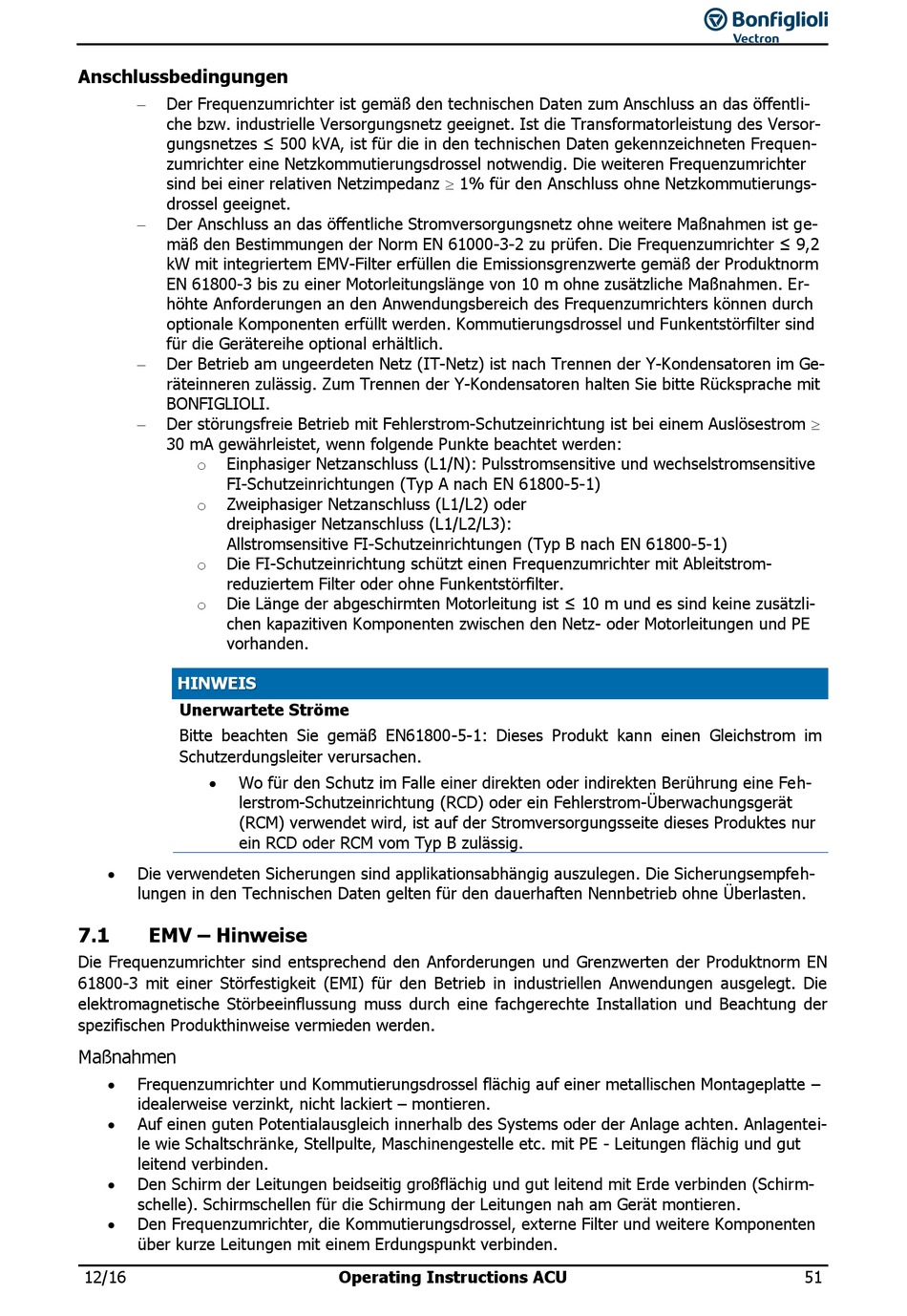

Emv - Hinweise - BONFIGLIOLI Active Cube 201 Betriebshandbuch

Anschlussbedingungen

Der Frequenzumrichter ist gemäß den technischen Daten zum Anschluss an das öffentli-
che bzw. industrielle Versorgungsnetz geeignet. Ist die Transformatorleistung des Versor-
gungsnetzes ≤ 500 kVA, ist für die in den technischen Daten gekennzeichneten Frequen-
zumrichter eine Netzkommutierungsdrossel notwendig. Die weiteren Frequenzumrichter
sind bei einer relativen Netzimpedanz  1% für den Anschluss ohne Netzkommutierungs-
drossel geeignet.

Der Anschluss an das öffentliche Stromversorgungsnetz ohne weitere Maßnahmen ist ge-
mäß den Bestimmungen der Norm EN 61000-3-2 zu prüfen. Die Frequenzumrichter ≤ 9,2
kW mit integriertem EMV-Filter erfüllen die Emissionsgrenzwerte gemäß der Produktnorm
EN 61800-3 bis zu einer Motorleitungslänge von 10 m ohne zusätzliche Maßnahmen. Er-
höhte Anforderungen an den Anwendungsbereich des Frequenzumrichters können durch
optionale Komponenten erfüllt werden. Kommutierungsdrossel und Funkentstörfilter sind
für die Gerätereihe optional erhältlich.
 Der Betrieb am ungeerdeten Netz (IT-Netz) ist nach Trennen der Y-Kondensatoren im Ge-
räteinneren zulässig. Zum Trennen der Y-Kondensatoren halten Sie bitte Rücksprache mit
BONFIGLIOLI.
 Der störungsfreie Betrieb mit Fehlerstrom-Schutzeinrichtung ist bei einem Auslösestrom 
30 mA gewährleistet, wenn folgende Punkte beachtet werden:
Einphasiger Netzanschluss (L1/N): Pulsstromsensitive und wechselstromsensitive
o
FI-Schutzeinrichtungen (Typ A nach EN 61800-5-1)
Zweiphasiger Netzanschluss (L1/L2) oder
o
dreiphasiger Netzanschluss (L1/L2/L3):
Allstromsensitive FI-Schutzeinrichtungen (Typ B nach EN 61800-5-1)
Die FI-Schutzeinrichtung schützt einen Frequenzumrichter mit Ableitstrom-
o
reduziertem Filter oder ohne Funkentstörfilter.
Die Länge der abgeschirmten Motorleitung ist ≤ 10 m und es sind keine zusätzli-
o
chen kapazitiven Komponenten zwischen den Netz- oder Motorleitungen und PE
vorhanden.
HINWEIS
Unerwartete Ströme
Bitte beachten Sie gemäß EN61800-5-1: Dieses Produkt kann einen Gleichstrom im
Schutzerdungsleiter verursachen.
 Wo für den Schutz im Falle einer direkten oder indirekten Berührung eine Feh-
lerstrom-Schutzeinrichtung (RCD) oder ein Fehlerstrom-Überwachungsgerät
(RCM) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur
ein RCD oder RCM vom Typ B zulässig.
 Die verwendeten Sicherungen sind applikationsabhängig auszulegen. Die Sicherungsempfeh-
lungen in den Technischen Daten gelten für den dauerhaften Nennbetrieb ohne Überlasten.
7.1 EMV – Hinweise
Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der Produktnorm EN
61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriellen Anwendungen ausgelegt. Die
elektromagnetische Störbeeinflussung muss durch eine fachgerechte Installation und Beachtung der
spezifischen Produkthinweise vermieden werden.
Maßnahmen

Frequenzumrichter und Kommutierungsdrossel flächig auf einer metallischen Montageplatte –
idealerweise verzinkt, nicht lackiert – montieren.
 Auf einen guten Potentialausgleich innerhalb des Systems oder der Anlage achten. Anlagentei-
le wie Schaltschränke, Stellpulte, Maschinengestelle etc. mit PE - Leitungen flächig und gut
leitend verbinden.
 Den Schirm der Leitungen beidseitig großflächig und gut leitend mit Erde verbinden (Schirm-
schelle). Schirmschellen für die Schirmung der Leitungen nah am Gerät montieren.
 Den Frequenzumrichter, die Kommutierungsdrossel, externe Filter und weitere Komponenten
über kurze Leitungen mit einem Erdungspunkt verbinden.
12/16 Operating Instructions ACU 51
