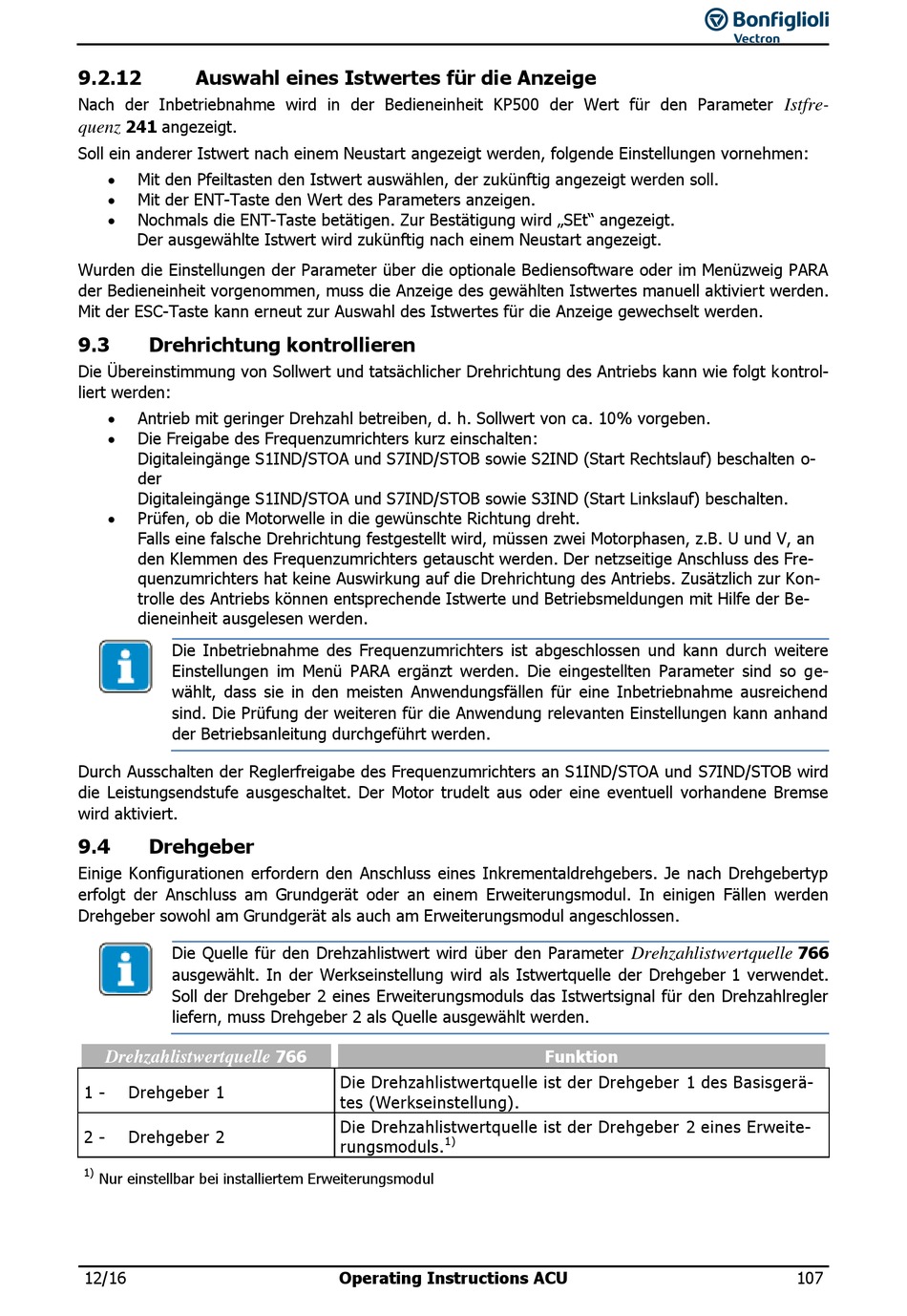

9.2.12 Auswahl eines Istwertes für die Anzeige
Nach der Inbetriebnahme wird in der Bedieneinheit KP500 der Wert für den Parameter
241 angezeigt.
quenz
Soll ein anderer Istwert nach einem Neustart angezeigt werden, folgende Einstellungen vornehmen:
 Mit den Pfeiltasten den Istwert auswählen, der zukünftig angezeigt werden soll.
 Mit der ENT-Taste den Wert des Parameters anzeigen.
 Nochmals die ENT-Taste betätigen. Zur Bestätigung wird „SEt" angezeigt.
Der ausgewählte Istwert wird zukünftig nach einem Neustart angezeigt.
Wurden die Einstellungen der Parameter über die optionale Bediensoftware oder im Menüzweig PARA
der Bedieneinheit vorgenommen, muss die Anzeige des gewählten Istwertes manuell aktiviert werden.
Mit der ESC-Taste kann erneut zur Auswahl des Istwertes für die Anzeige gewechselt werden.
9.3

Drehrichtung kontrollieren

Die Übereinstimmung von Sollwert und tatsächlicher Drehrichtung des Antriebs kann wie folgt kontrol-
liert werden:
 Antrieb mit geringer Drehzahl betreiben, d. h. Sollwert von ca. 10% vorgeben.
 Die Freigabe des Frequenzumrichters kurz einschalten:
Digitaleingänge S1IND/STOA und S7IND/STOB sowie S2IND (Start Rechtslauf) beschalten o-
der
Digitaleingänge S1IND/STOA und S7IND/STOB sowie S3IND (Start Linkslauf) beschalten.
 Prüfen, ob die Motorwelle in die gewünschte Richtung dreht.
Falls eine falsche Drehrichtung festgestellt wird, müssen zwei Motorphasen, z.B. U und V, an
den Klemmen des Frequenzumrichters getauscht werden. Der netzseitige Anschluss des Fre-
quenzumrichters hat keine Auswirkung auf die Drehrichtung des Antriebs. Zusätzlich zur Kon-
trolle des Antriebs können entsprechende Istwerte und Betriebsmeldungen mit Hilfe der Be-
dieneinheit ausgelesen werden.
Die Inbetriebnahme des Frequenzumrichters ist abgeschlossen und kann durch weitere
Einstellungen im Menü PARA ergänzt werden. Die eingestellten Parameter sind so ge-
wählt, dass sie in den meisten Anwendungsfällen für eine Inbetriebnahme ausreichend
sind. Die Prüfung der weiteren für die Anwendung relevanten Einstellungen kann anhand
der Betriebsanleitung durchgeführt werden.
Durch Ausschalten der Reglerfreigabe des Frequenzumrichters an S1IND/STOA und S7IND/STOB wird
die Leistungsendstufe ausgeschaltet. Der Motor trudelt aus oder eine eventuell vorhandene Bremse
wird aktiviert.
9.4

Drehgeber

Einige Konfigurationen erfordern den Anschluss eines Inkrementaldrehgebers. Je nach Drehgebertyp
erfolgt der Anschluss am Grundgerät oder an einem Erweiterungsmodul. In einigen Fällen werden
Drehgeber sowohl am Grundgerät als auch am Erweiterungsmodul angeschlossen.
Die Quelle für den Drehzahlistwert wird über den Parameter
ausgewählt. In der Werkseinstellung wird als Istwertquelle der Drehgeber 1 verwendet.
Soll der Drehgeber 2 eines Erweiterungsmoduls das Istwertsignal für den Drehzahlregler
liefern, muss Drehgeber 2 als Quelle ausgewählt werden.
Drehzahlistwertquelle
1 - Drehgeber 1
2 - Drehgeber 2
1)
Nur einstellbar bei installiertem Erweiterungsmodul
12/16
766
Die Drehzahlistwertquelle ist der Drehgeber 1 des Basisgerä-
tes (Werkseinstellung).
Die Drehzahlistwertquelle ist der Drehgeber 2 eines Erweite-
1)
rungsmoduls.
Operating Instructions ACU
Drehzahlistwertquelle
Funktion
Istfre-
766
107
