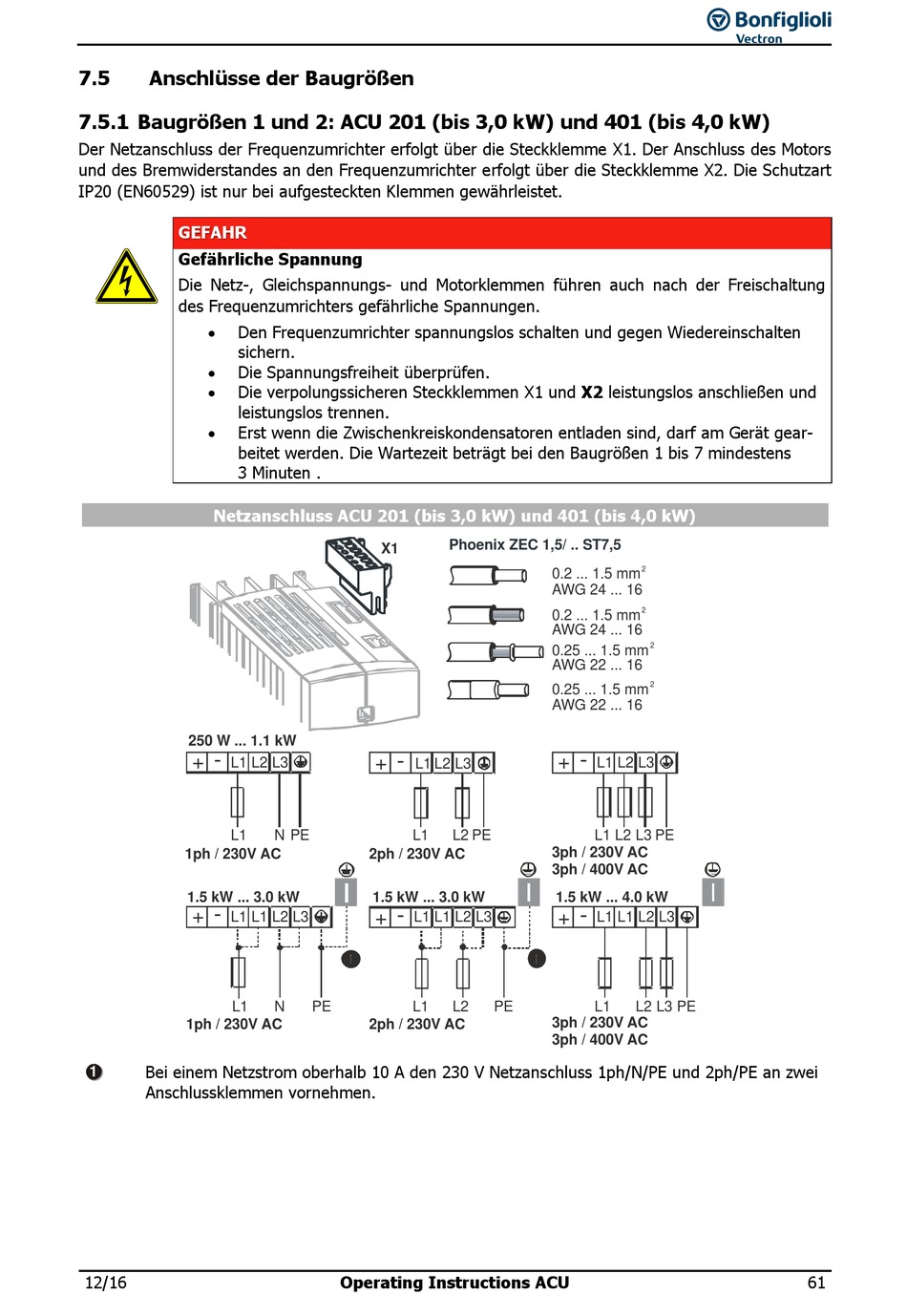

7.5 Anschlüsse der Baugrößen
7.5.1 Baugrößen 1 und 2: ACU 201 (bis 3,0 kW) und 401 (bis 4,0 kW)
Der Netzanschluss der Frequenzumrichter erfolgt über die Steckklemme X1. Der Anschluss des Motors
und des Bremwiderstandes an den Frequenzumrichter erfolgt über die Steckklemme X2. Die Schutzart
IP20 (EN60529) ist nur bei aufgesteckten Klemmen gewährleistet.
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Die verpolungssicheren Steckklemmen X1 und X2 leistungslos anschließen und
leistungslos trennen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten .
Netzanschluss ACU 201 (bis 3,0 kW) und 401 (bis 4,0 kW)
250 W ... 1.1 kW
-
+
L1
L1
1ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1
L1
1ph / 230V AC
Bei einem Netzstrom oberhalb 10 A den 230 V Netzanschluss 1ph/N/PE und 2ph/PE an zwei
1
Anschlussklemmen vornehmen.
12/16
X1
-
+
L2 L3
L1
N PE L1
2ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L2 L3 L1
N PE L1
2ph / 230V AC
Operating Instructions ACU
Phoenix ZEC 1,5/ .. ST7,5
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
-
+
L1
L2 L3
L2 PE L1
3ph / 230V AC
3ph / 400V AC
1.5 kW ... 4.0 kW
-
+
L1 L2 L3 L1
L2 PE L1
3ph / 230V AC
3ph / 400V AC
2
2
2
2
L2 L3
L2 L3 PE
L1 L2 L3
L2 L3 PE
