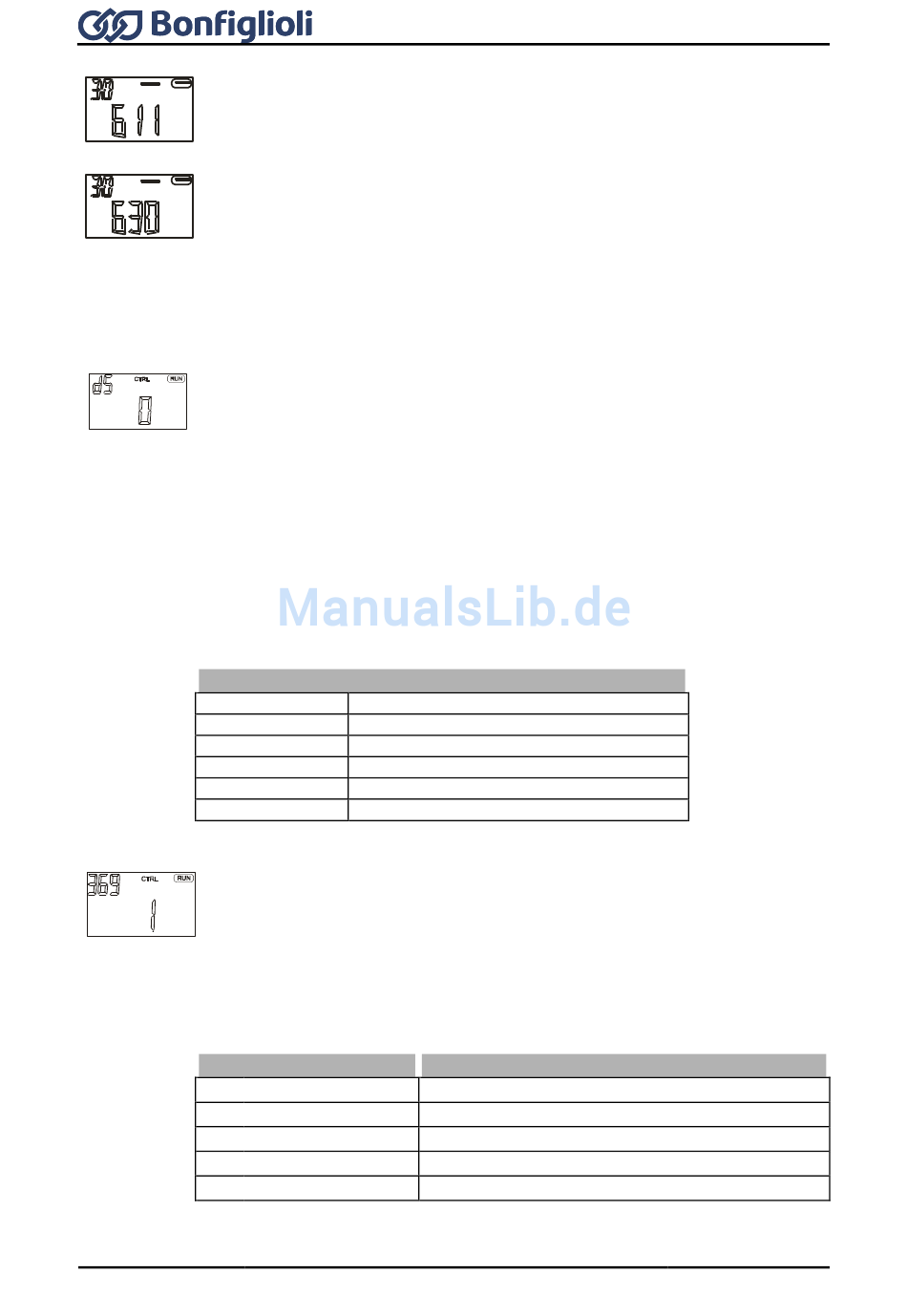

Konfiguration 611, Geberlose Feldorientierte Regelung einer Synchronma-
schine mit Technologieregler
Die Konfiguration 611 erweitert die Konfiguration 610 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
Konfiguration 630, – Geberlose Feldorientierte Regelung einer Synchron-
maschine, drehzahl- und drehmomentgeregelt
Die Konfiguration 630 erweitert die geberlose feldorientierte Regelung der Konfigu-
ration 610 um eine Drehmomentregelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt ruckfrei im Betrieb.

9.2.2 Datensatz

Die Datensatzumschaltung ermöglicht die Auswahl zwischen vier Datensätzen zur
Speicherung von Parametereinstellungen.
Wird der Datensatz 0 gewählt (Werkseinstellung), werden die im Datensatz 0 ge-
speicherten Parameterwerte in die Datensätze 1 bis 4 übertragen. Dadurch sind alle
Werte, die während der geführten Inbetriebnahme ermittelt wurden, in allen Da-
tensätzen gespeichert. Der Frequenzumrichter nutzt in der Werkseinstellung den
Datensatz 1 als aktiven Datensatz. (Die Umschaltung des Datensatzes durch Lo-
giksignale ist im Kapitel 16.4.7 "Datensatzumschaltung" beschrieben.)
Wird für die geführte Inbetriebnahme („SETUP") z. B. Datensatz 2 ausgewählt, wer-
den alle ermittelten und eingegebenen Werte in diesem Datensatz gespeichert. Die
anderen Datensätze enthalten dann weiterhin die Werte der Werkseinstellung. Für
den Betrieb des Frequenzumrichters muss in diesem Fall Datensatz 2 als aktiver
Datensatz ausgewählt werden.

9.2.3 Motortyp

Die Eigenschaften der einzustellenden Steuer- und Regelverfahren variieren mit dem
angeschlossenen Motor. Der Parameter
torvarianten mit den zugehörigen Tabellenwerten. Die Prüfung der eingegebenen
Bemessungswerte und die geführte Inbetriebnahme berücksichtigen den parame-
trierten Motortyp. Die Auswahl von Motortypen variiert entsprechend den Anwen-
dungen der verschiedenen Steuer- und Regelverfahren. Die Betriebsanleitung be-
schreibt die Funktionalität und das Betriebsverhalten für den dreiphasigen Asyn-
chronmotor.
0 - Unbekannt
1 - Asynchron
2 - Synchron
3 - Reluktanz
10 - Transformator
1)
Für die Einstellung des Parameters
erfolgt keine Parameteridentifikation.
100

Datensatz Einstellung

dS
0
1
2
3
4
Motortyp 369
1)
Operating Instructions ACU
Funktion
Alle Datensätze (DS0)
Datensatz 1 (DS1)
Datensatz 2 (DS2)
Datensatz 3 (DS3)
Datensatz 4 (DS4)
369 bietet eine Auswahl von Mo-
Motortyp
Funktion
Der Motor ist keiner der Standardtypen.
Dreiphasen Asynchronmotor, Kurzschlussläufer.
Dreiphasen Synchronmotor.
Dreiphasen Reluktanzmotor.
Transformator mit drei Primärwicklungen.
369
auf die Betriebsart „10 - Transformator"
Motortyp
