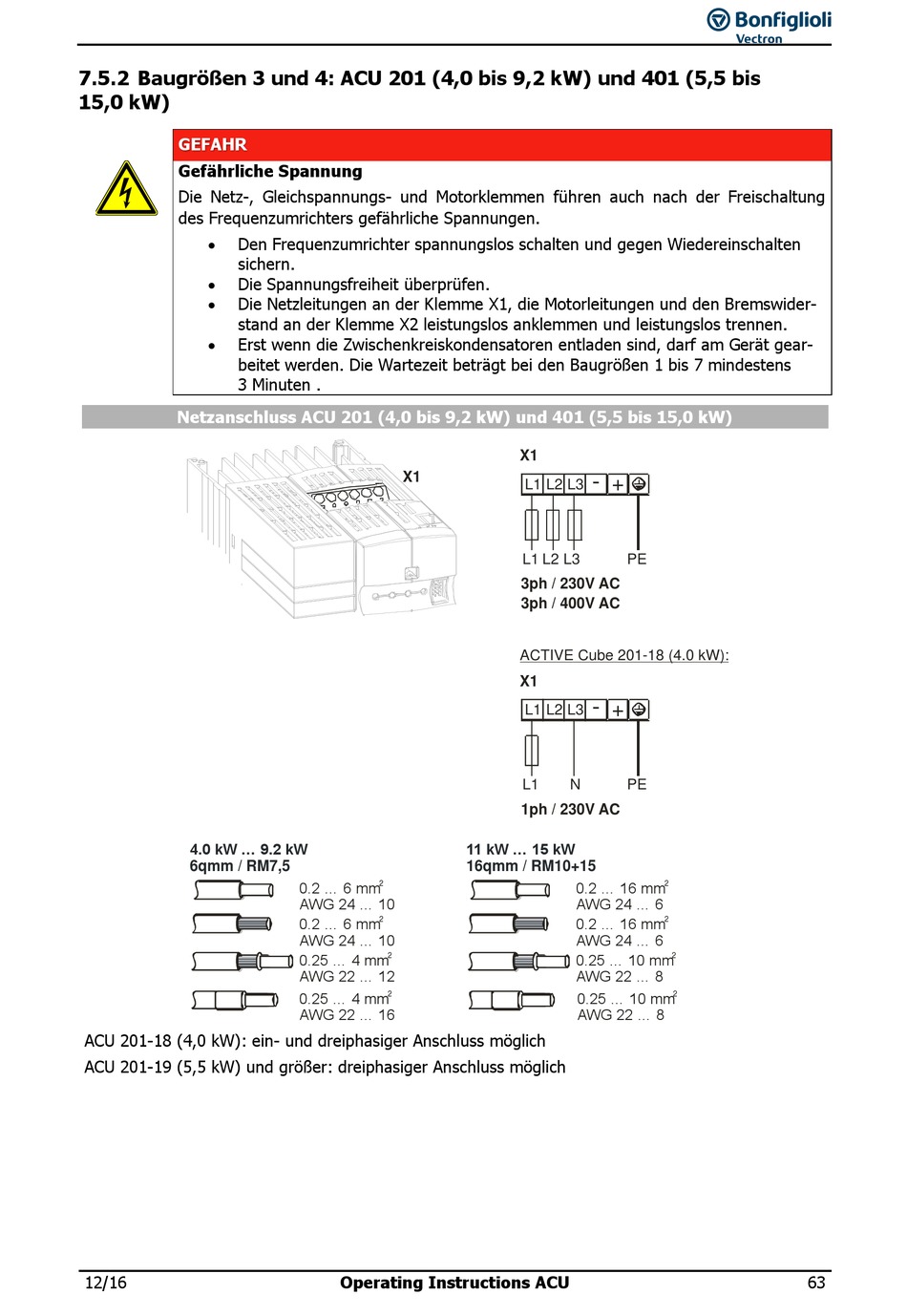

7.5.2 Baugrößen 3 und 4: ACU 201 (4,0 bis 9,2 kW) und 401 (5,5 bis
15,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswider-
stand an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten .
Netzanschluss ACU 201 (4,0 bis 9,2 kW) und 401 (5,5 bis 15,0 kW)
4.0 kW ... 9.2 kW
6qmm / RM7,5
ACU 201-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ACU 201-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
12/16
X1
11 kW ... 15 kW
16qmm / RM10+15
0.2 ... 6 mm
2
AWG 24 ... 10
0.2 ... 6 mm
2
AWG 24 ... 10
0.25 ... 4 mm 2
AWG 22 ... 12
0.25 ... 4 mm
2
AWG 22 ... 16
Operating Instructions ACU
X1
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
ACTIVE Cube 201-18 (4.0 kW):
X1
-
+
L1 L2 L3
L1 N PE
1ph / 230V AC
0.2 ... 16 mm
2
AWG 24 ... 6
0.2 ... 16 mm
2
AWG 24 ... 6
0.25 ... 10 mm 2
AWG 22 ... 8
0.25 ... 10 mm
2
AWG 22 ... 8
