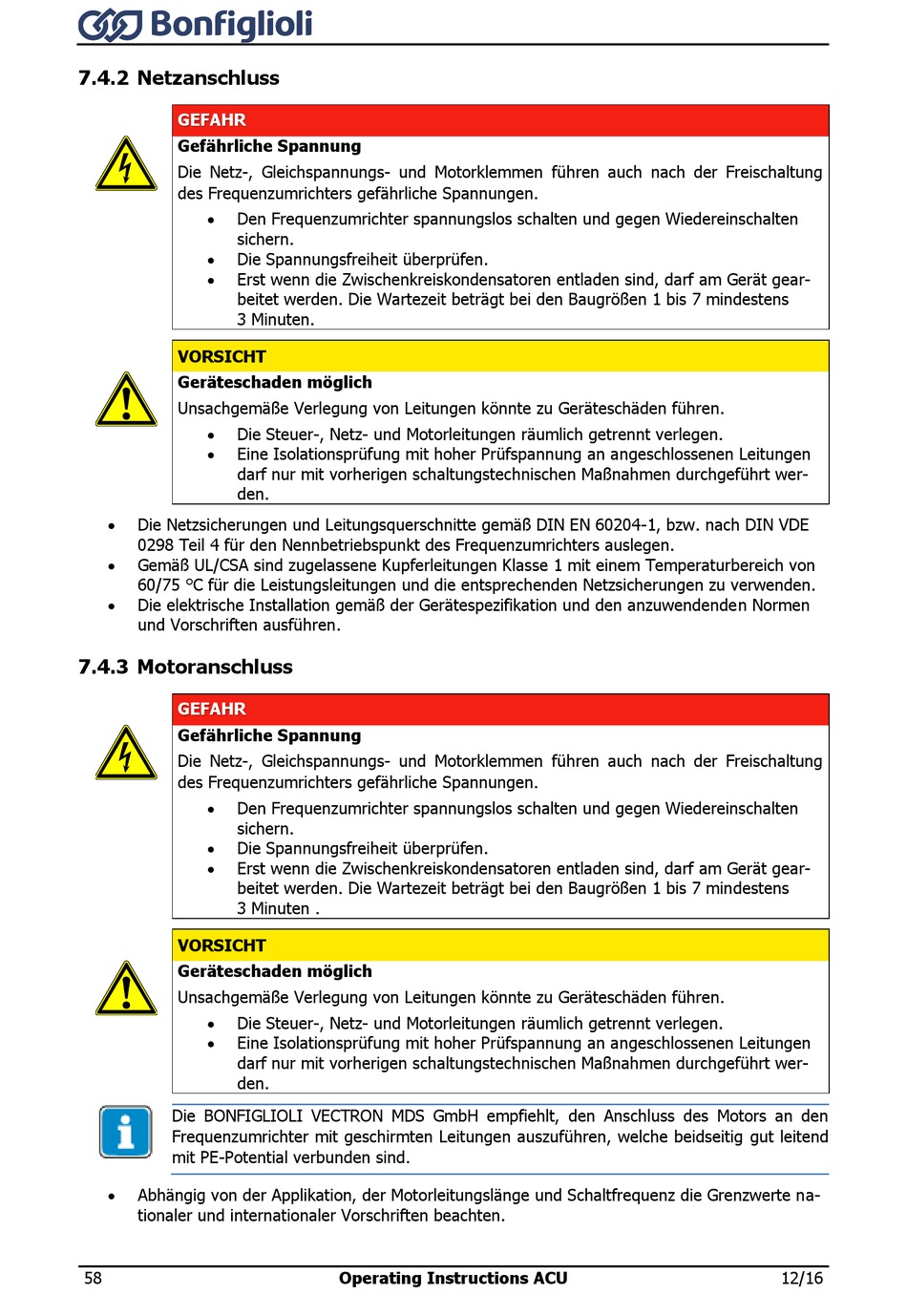

7.4.2 Netzanschluss

GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten.
VORSICHT
Geräteschaden möglich
Unsachgemäße Verlegung von Leitungen könnte zu Geräteschäden führen.

Die Steuer-, Netz- und Motorleitungen räumlich getrennt verlegen.
 Eine Isolationsprüfung mit hoher Prüfspannung an angeschlossenen Leitungen
darf nur mit vorherigen schaltungstechnischen Maßnahmen durchgeführt wer-
den.
 Die Netzsicherungen und Leitungsquerschnitte gemäß DIN EN 60204-1, bzw. nach DIN VDE
0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrichters auslegen.
 Gemäß UL/CSA sind zugelassene Kupferleitungen Klasse 1 mit einem Temperaturbereich von
60/75 °C für die Leistungsleitungen und die entsprechenden Netzsicherungen zu verwenden.

Die elektrische Installation gemäß der Gerätespezifikation und den anzuwendenden Normen
und Vorschriften ausführen.

7.4.3 Motoranschluss

GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.

Die Spannungsfreiheit überprüfen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten .
VORSICHT
Geräteschaden möglich
Unsachgemäße Verlegung von Leitungen könnte zu Geräteschäden führen.
 Die Steuer-, Netz- und Motorleitungen räumlich getrennt verlegen.
 Eine Isolationsprüfung mit hoher Prüfspannung an angeschlossenen Leitungen
darf nur mit vorherigen schaltungstechnischen Maßnahmen durchgeführt wer-
den.
Die BONFIGLIOLI VECTRON MDS GmbH empfiehlt, den Anschluss des Motors an den
Frequenzumrichter mit geschirmten Leitungen auszuführen, welche beidseitig gut leitend
mit PE-Potential verbunden sind.
 Abhängig von der Applikation, der Motorleitungslänge und Schaltfrequenz die Grenzwerte na-
tionaler und internationaler Vorschriften beachten.
