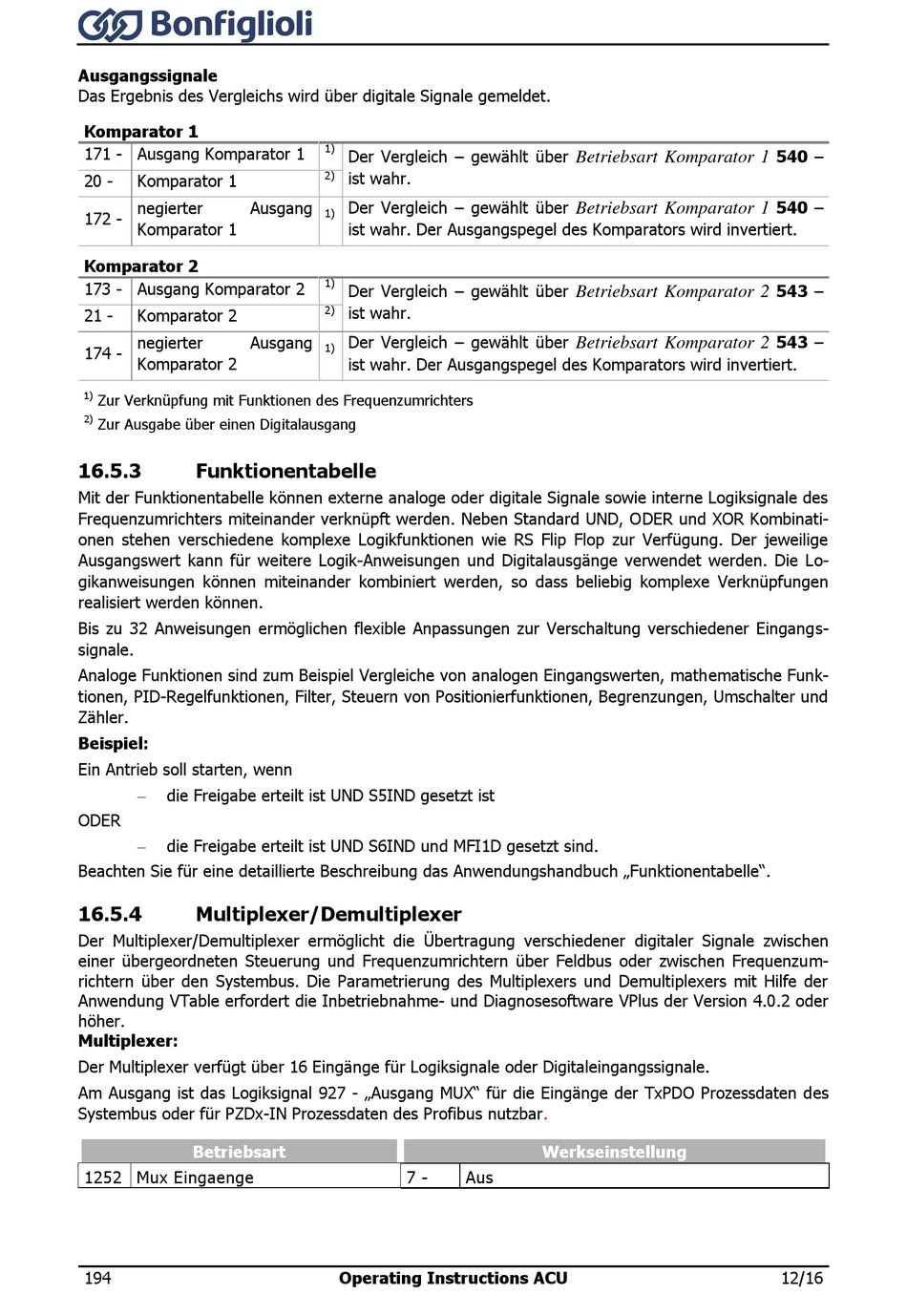

Ausgangssignale
Das Ergebnis des Vergleichs wird über digitale Signale gemeldet.
Komparator 1
171 - Ausgang Komparator 1
20 - Komparator 1
negierter
172 -
Komparator 1
Komparator 2
173 - Ausgang Komparator 2
21 - Komparator 2
negierter
174 -
Komparator 2
1)
Zur Verknüpfung mit Funktionen des Frequenzumrichters
2)
Zur Ausgabe über einen Digitalausgang
16.5.3

Funktionentabelle

Mit der Funktionentabelle können externe analoge oder digitale Signale sowie interne Logiksignale des
Frequenzumrichters miteinander verknüpft werden. Neben Standard UND, ODER und XOR Kombinati-
onen stehen verschiedene komplexe Logikfunktionen wie RS Flip Flop zur Verfügung. Der jeweilige
Ausgangswert kann für weitere Logik-Anweisungen und Digitalausgänge verwendet werden. Die Lo-
gikanweisungen können miteinander kombiniert werden, so dass beliebig komplexe Verknüpfungen
realisiert werden können.
Bis zu 32 Anweisungen ermöglichen flexible Anpassungen zur Verschaltung verschiedener Eingangs-
signale.
Analoge Funktionen sind zum Beispiel Vergleiche von analogen Eingangswerten, mathematische Funk-
tionen, PID-Regelfunktionen, Filter, Steuern von Positionierfunktionen, Begrenzungen, Umschalter und
Zähler.
Beispiel:
Ein Antrieb soll starten, wenn
 die Freigabe erteilt ist UND S5IND gesetzt ist
ODER

die Freigabe erteilt ist UND S6IND und MFI1D gesetzt sind.
Beachten Sie für eine detaillierte Beschreibung das Anwendungshandbuch „Funktionentabelle".
16.5.4

Multiplexer/Demultiplexer

Der Multiplexer/Demultiplexer ermöglicht die Übertragung verschiedener digitaler Signale zwischen
einer übergeordneten Steuerung und Frequenzumrichtern über Feldbus oder zwischen Frequenzum-
richtern über den Systembus. Die Parametrierung des Multiplexers und Demultiplexers mit Hilfe der
Anwendung VTable erfordert die Inbetriebnahme- und Diagnosesoftware VPlus der Version 4.0.2 oder
höher.
Multiplexer:
Der Multiplexer verfügt über 16 Eingänge für Logiksignale oder Digitaleingangssignale.
Am Ausgang ist das Logiksignal 927 - „Ausgang MUX" für die Eingänge der TxPDO Prozessdaten des
Systembus oder für PZDx-IN Prozessdaten des Profibus
Betriebsart
1252 Mux Eingaenge
194
1)
Der Vergleich – gewählt über
2) ist wahr.
Der Vergleich – gewählt über
Ausgang
1)
ist wahr. Der Ausgangspegel des Komparators wird invertiert.
1)
Der Vergleich – gewählt über
ist wahr.
2)
Ausgang Der Vergleich – gewählt über
1)
ist wahr. Der Ausgangspegel des Komparators wird invertiert.
7 -
Operating Instructions ACU
Betriebsart Komparator 1
Betriebsart Komparator 1
Betriebsart Komparator 2
Betriebsart Komparator 2
nutzbar.

Werkseinstellung

Aus
540 –
540 –
543 –
543 –
12/16
