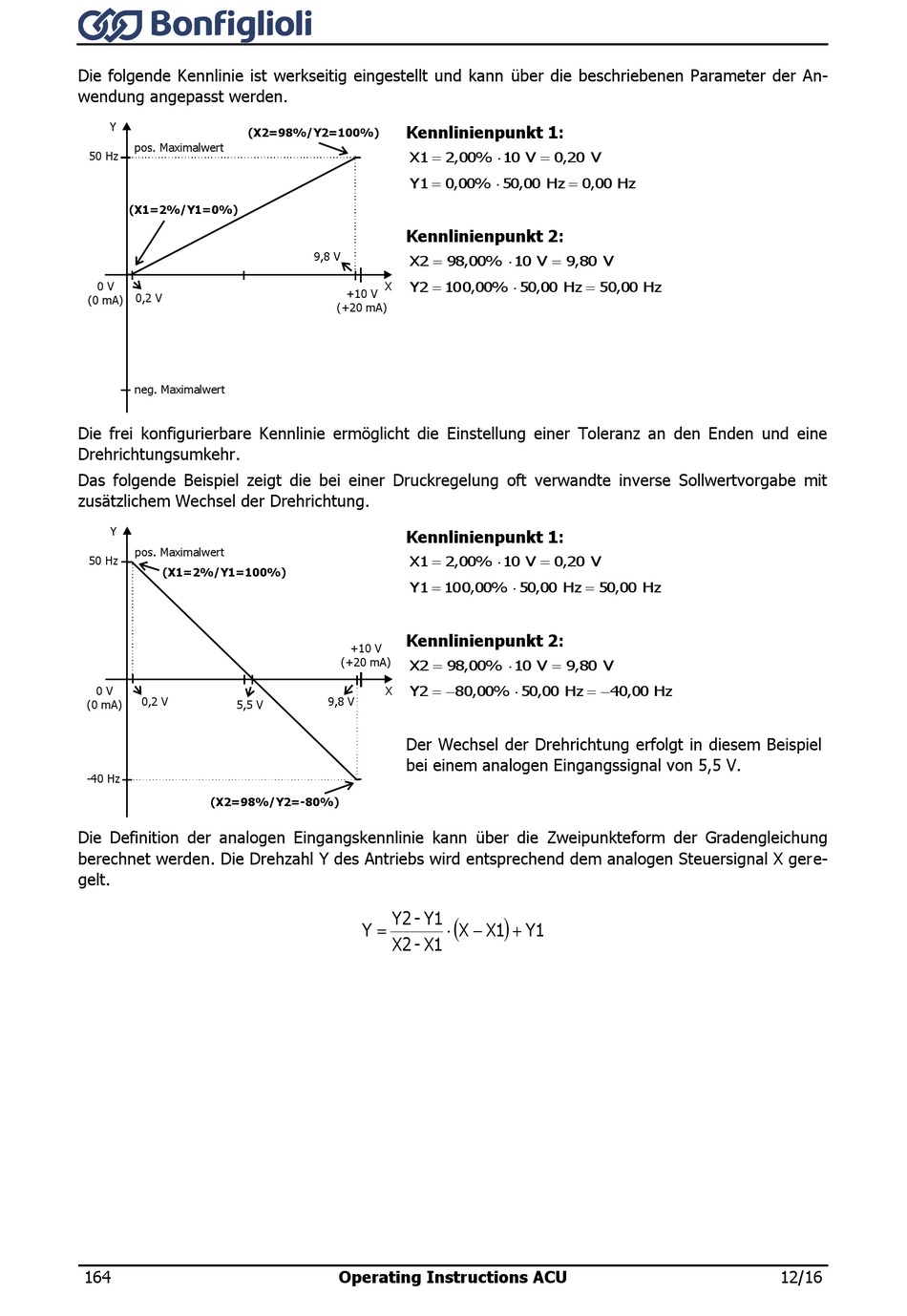

Die folgende Kennlinie ist werkseitig eingestellt und kann über die beschriebenen Parameter der An-
wendung angepasst werden.
Y
(X2=98%/Y2=100%)
pos. Maximalwert
50 Hz
(X1=2%/Y1=0%)
0 V
0,2 V
(0 mA)
neg. Maximalwert
Die frei konfigurierbare Kennlinie ermöglicht die Einstellung einer Toleranz an den Enden und eine
Drehrichtungsumkehr.
Das folgende Beispiel zeigt die bei einer Druckregelung oft verwandte inverse Sollwertvorgabe mit
zusätzlichem Wechsel der Drehrichtung.
Y
pos. Maximalwert
50 Hz
(X1=2%/Y1=100%)
0 V
0,2 V
(0 mA) 5,5 V
-40 Hz
(X2=98%/Y2=-80%)
Die Definition der analogen Eingangskennlinie kann über die Zweipunkteform der Gradengleichung
berechnet werden. Die Drehzahl Y des Antriebs wird entsprechend dem analogen Steuersignal X gere-
gelt.
164
Kennlinienpunkt 1:
X1  2,00%

Y1 0,00%
Kennlinienpunkt 2:
9,8 V
X2  98,00%
Y2  10 0,00%
X
+10 V
(+20 mA)
Kennlinienpunkt 1:
X1  2,00%
Y1  10 0,00%
Kennlinienpunkt 2:
+10 V
(+20 mA)
X2  98,00%
Y2   8 0,00%
X
9,8 V
Der Wechsel der Drehrichtung erfolgt in diesem Beispiel
bei einem analogen Eingangssignal von 5,5 V.
Y2 - Y1

Y   X 
X2 - X1
