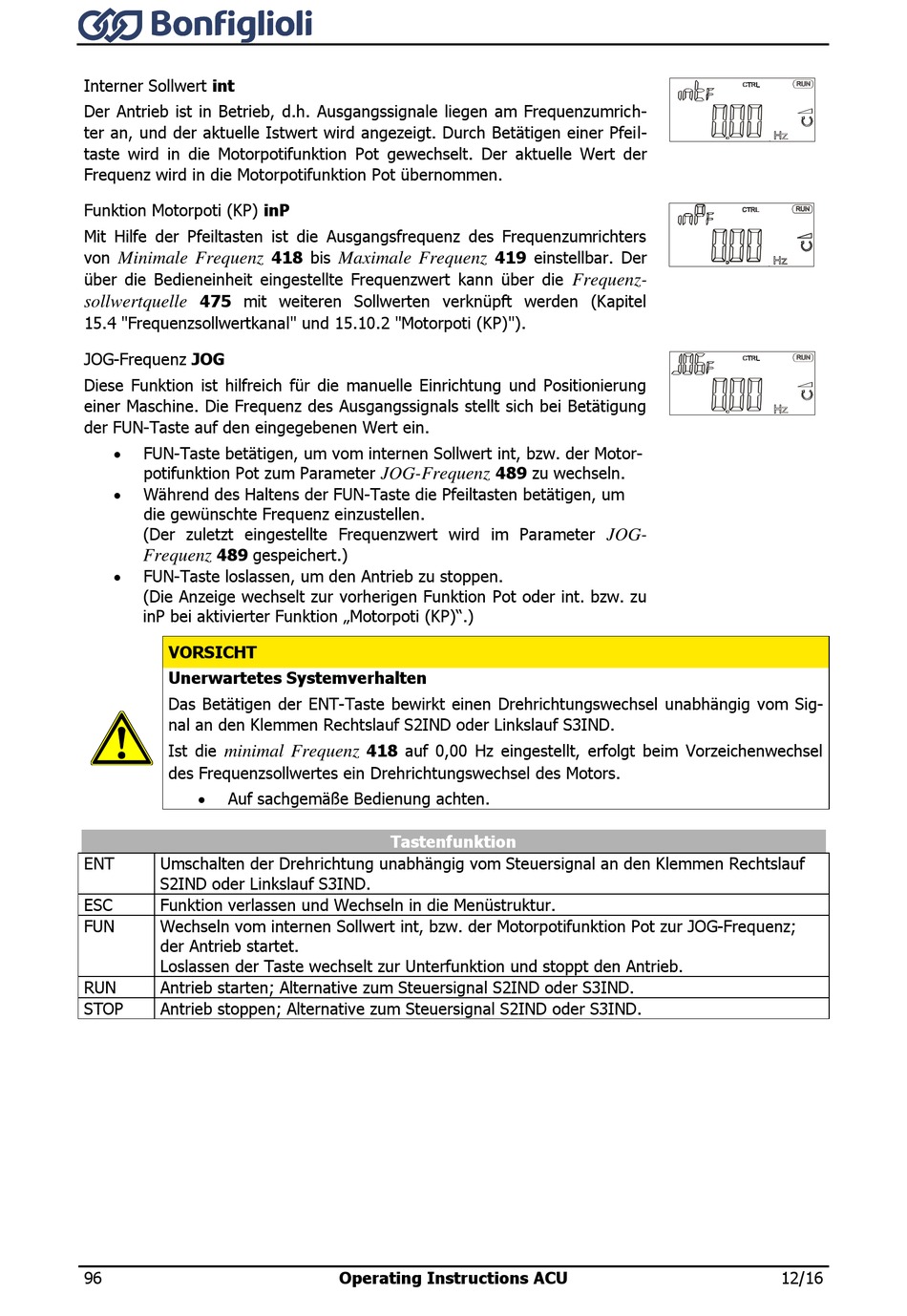

Tastenfunktion - BONFIGLIOLI Active Cube 201 Betriebshandbuch

Interner Sollwert int
Der Antrieb ist in Betrieb, d.h. Ausgangssignale liegen am Frequenzumrich-
ter an, und der aktuelle Istwert wird angezeigt. Durch Betätigen einer Pfeil-
taste wird in die Motorpotifunktion Pot gewechselt. Der aktuelle Wert der
Frequenz wird in die Motorpotifunktion Pot übernommen.
Funktion Motorpoti (KP) inP
Mit Hilfe der Pfeiltasten ist die Ausgangsfrequenz des Frequenzumrichters
von
Minimale Frequenz
über die Bedieneinheit eingestellte Frequenzwert kann über die
475 mit weiteren Sollwerten verknüpft werden (Kapitel
sollwertquelle
15.4 "Frequenzsollwertkanal" und 15.10.2 "Motorpoti (KP)").
JOG-Frequenz JOG
Diese Funktion ist hilfreich für die manuelle Einrichtung und Positionierung
einer Maschine. Die Frequenz des Ausgangssignals stellt sich bei Betätigung
der FUN-Taste auf den eingegebenen Wert ein.
 FUN-Taste betätigen, um vom internen Sollwert int, bzw. der Motor-
potifunktion Pot zum Parameter
 Während des Haltens der FUN-Taste die Pfeiltasten betätigen, um
die gewünschte Frequenz einzustellen.
(Der zuletzt eingestellte Frequenzwert wird im Parameter
489 gespeichert.)
Frequenz
 FUN-Taste loslassen, um den Antrieb zu stoppen.
(Die Anzeige wechselt zur vorherigen Funktion Pot oder int. bzw. zu
inP bei aktivierter Funktion „Motorpoti (KP)".)
VORSICHT
Unerwartetes Systemverhalten
Das Betätigen der ENT-Taste bewirkt einen Drehrichtungswechsel unabhängig vom Sig-
nal an den Klemmen Rechtslauf S2IND oder Linkslauf S3IND.
Ist die
minimal Frequenz
des Frequenzsollwertes ein Drehrichtungswechsel des Motors.
 Auf sachgemäße Bedienung achten.
ENT Umschalten der Drehrichtung unabhängig vom Steuersignal an den Klemmen Rechtslauf
S2IND oder Linkslauf S3IND.
ESC Funktion verlassen und Wechseln in die Menüstruktur.
FUN Wechseln vom internen Sollwert int, bzw. der Motorpotifunktion Pot zur JOG-Frequenz;
der Antrieb startet.
Loslassen der Taste wechselt zur Unterfunktion und stoppt den Antrieb.
RUN Antrieb starten; Alternative zum Steuersignal S2IND oder S3IND.
STOP Antrieb stoppen; Alternative zum Steuersignal S2IND oder S3IND.
96
418 bis
Maximale Frequenz
JOG-Frequenz
418 auf 0,00 Hz eingestellt, erfolgt beim Vorzeichenwechsel

Tastenfunktion

Operating Instructions ACU
419 einstellbar. Der
Frequenz-
489 zu wechseln.
JOG-
12/16
