Wurde der Ausgangsstrom, bedingt durch die ausgenutzte Langzeitüberlast, schon reduziert, steht die
Kurzzeitüberlast auch dann nicht mehr zur Verfügung, wenn sie vorher noch nicht ausgenutzt wurde.
Die definierte Überlastreserve (Ixt) des Frequenzumrichters steht nach einer 10 Minuten andauernden
Leistungsreduktion erneut zur Verfügung.
Ausgangssignale
Das Erreichen eines Grenzwertes – in
werden.
Warnung Strombegren-
15 -
zung
Regler Strombegrenzung
16 -
Langzeit-Ixt
Regler Strombegrenzung
17 -
Kurzzeit-Ixt
Regler Strombegrenzung
18 -
Tk
Regler Strombegrenzung
19 -
Motortemp.

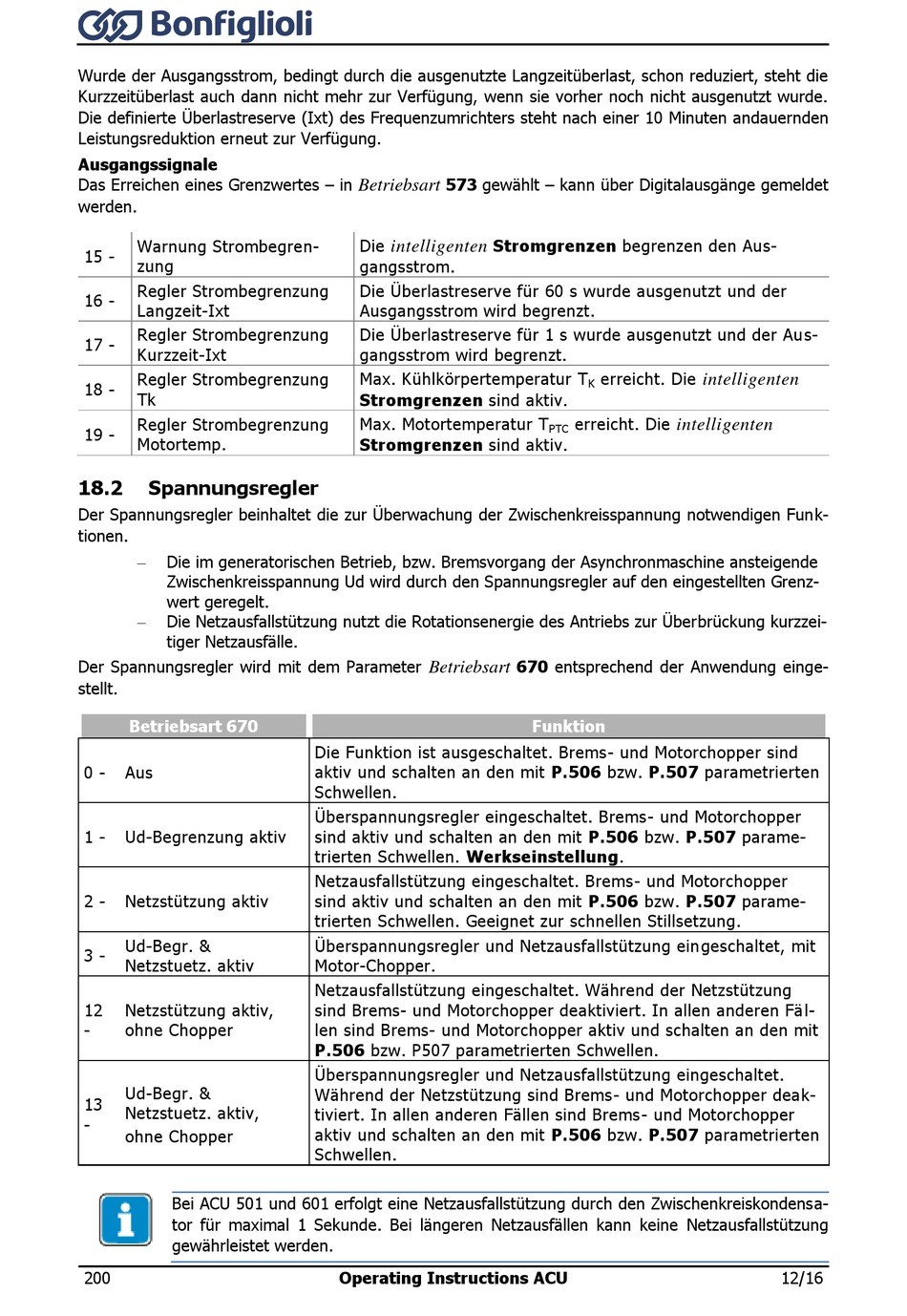

18.2

Spannungsregler

Der Spannungsregler beinhaltet die zur Überwachung der Zwischenkreisspannung notwendigen Funk-
tionen.
Die im generatorischen Betrieb, bzw. Bremsvorgang der Asynchronmaschine ansteigende
Zwischenkreisspannung Ud wird durch den Spannungsregler auf den eingestellten Grenz-
wert geregelt.
Die Netzausfallstützung nutzt die Rotationsenergie des Antriebs zur Überbrückung kurzzei-
tiger Netzausfälle.
Der Spannungsregler wird mit dem Parameter
stellt.
Betriebsart 670
0 -
Aus
1 -
Ud-Begrenzung aktiv
2 -
Netzstützung aktiv
Ud-Begr. &
3 -
Netzstuetz. aktiv
12
Netzstützung aktiv,
-
ohne Chopper
Ud-Begr. &
13
Netzstuetz. aktiv,
-
ohne Chopper
Bei ACU 501 und 601 erfolgt eine Netzausfallstützung durch den Zwischenkreiskondensa-
tor für maximal 1 Sekunde. Bei längeren Netzausfällen kann keine Netzausfallstützung
gewährleistet werden.
200
573 gewählt – kann über Digitalausgänge gemeldet
Betriebsart
Die
intelligenten
gangsstrom.
Die Überlastreserve für 60 s wurde ausgenutzt und der
Ausgangsstrom wird begrenzt.
Die Überlastreserve für 1 s wurde ausgenutzt und der Aus-
gangsstrom wird begrenzt.
Max. Kühlkörpertemperatur T
Stromgrenzen sind aktiv.
Max. Motortemperatur T
Stromgrenzen sind aktiv.
Betriebsart
Die Funktion ist ausgeschaltet. Brems- und Motorchopper sind
aktiv und schalten an den mit P.506 bzw. P.507 parametrierten
Schwellen.
Überspannungsregler eingeschaltet. Brems- und Motorchopper
sind aktiv und schalten an den mit P.506 bzw. P.507 parame-
trierten Schwellen. Werkseinstellung.
Netzausfallstützung eingeschaltet. Brems- und Motorchopper
sind aktiv und schalten an den mit P.506 bzw. P.507 parame-
trierten Schwellen. Geeignet zur schnellen Stillsetzung.
Überspannungsregler und Netzausfallstützung eingeschaltet, mit
Motor-Chopper.
Netzausfallstützung eingeschaltet. Während der Netzstützung
sind Brems- und Motorchopper deaktiviert. In allen anderen Fä l-
len sind Brems- und Motorchopper aktiv und schalten an den mit
P.506 bzw. P507 parametrierten Schwellen.
Überspannungsregler und Netzausfallstützung eingeschaltet.
Während der Netzstützung sind Brems- und Motorchopper deak-
tiviert. In allen anderen Fällen sind Brems- und Motorchopper
aktiv und schalten an den mit P.506 bzw. P.507 parametrierten
Schwellen.
Operating Instructions ACU
Stromgrenzen begrenzen den Aus-
erreicht. Die
K
erreicht. Die
PTC
670 entsprechend der Anwendung einge-
Funktion
intelligenten
intelligenten
12/16
