Konfiguration 210 - Feldorientierte Regelung, Drehzahlgeregelt; Konfiguration 211 - Feldorientierte Regelung, Mit Technologieregler - BONFIGLIOLI ACTIVE CUBE 201 Betriebsanleitung

5.7.6
Die Konfiguration 210 beinhaltet die Funktionen für die drehzahlgeregelte feldorien-
tierte Regelung einer Asynchronmaschine mit Drehgeberrückführung. Die getrennte
Regelung von drehmoment- und flussbildendem Strom ermöglicht eine hohe Ant-
riebsdynamik mit hohem Lastmoment. Die notwendige Drehgeberrückführung führt
zu einem exakten Drehzahl- und Drehmomentverhalten.
24 V
ext.
STOA
STOB
5.7.7
Die Konfiguration 211 erweitert die drehzahlgeregelte feldorientierte Regelung der
Konfiguration 210 um einen Technologieregler. Dieser ermöglicht eine Volumen-
strom-, Druck-, Füllstands- oder Drehzahlregelung.
24 V
ext.
STOA
STOB
09/08
09/08

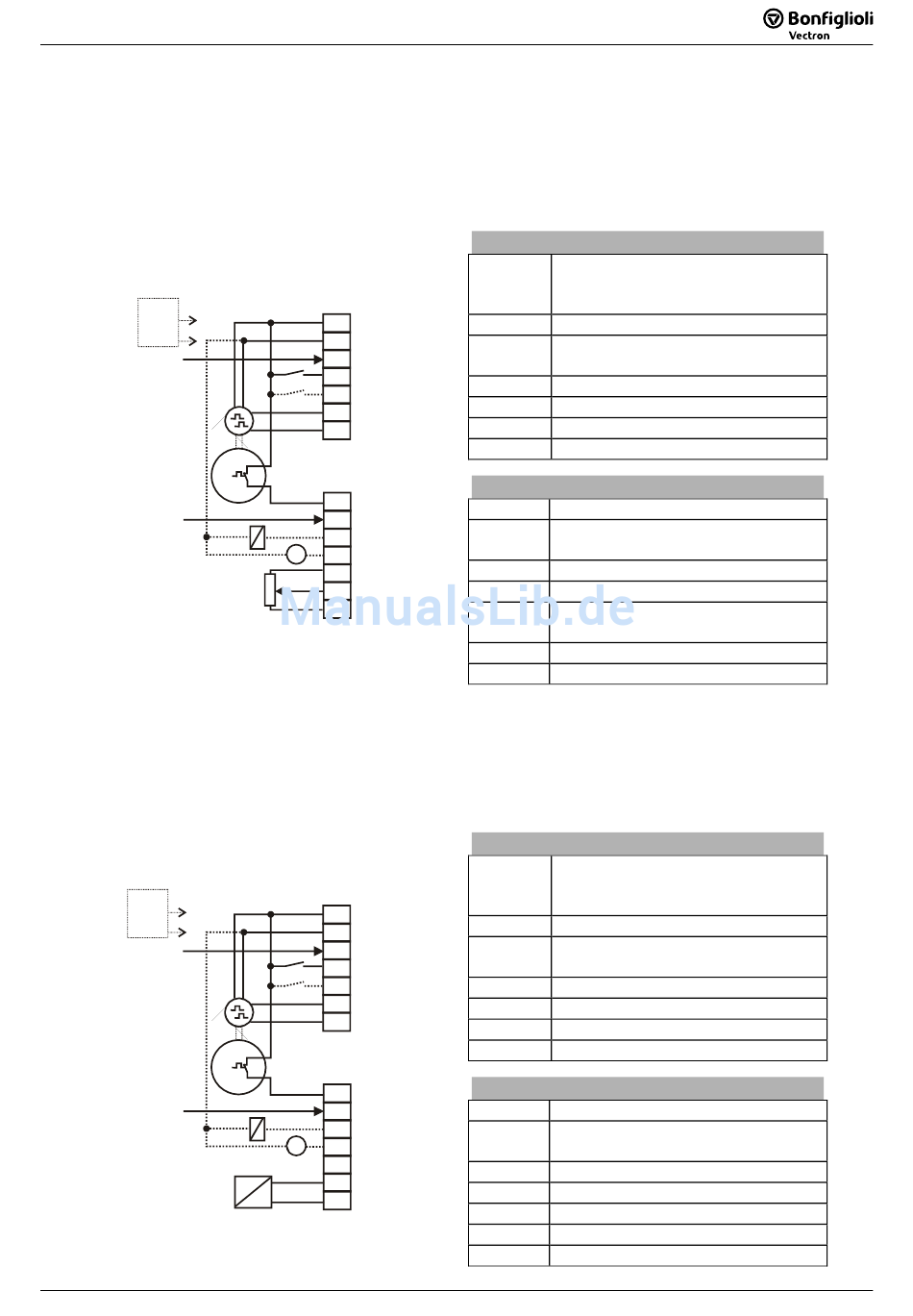

Konfiguration 210 – Feldorientierte Regelung,
drehzahlgeregelt
X210A
+20 V/180 mA
1
2
GND 20 V
3
S1IND
4
S2IND
5
S3IND
+ -
B
6 S4IND
A
7 S5IND
M
X210B
1 S6IND
2 S7IND
-
+
3 S1OUT
-
+
V 4 MFO1A
+10 V/4 mA
5
6 MFI1A
7 GND 10 V
Konfiguration 211 - Feldorientierte Regelung,
mit Technologieregler
X210A
+20 V/180 mA
1
2
GND 20 V
3
S1IND
4
S2IND
5 S3IND
+ -
B
6
S4IND
A
7 S5IND
M
X210B
1 S6IND
2 S7IND
-
+
3 S1OUT
-
+
V 4 MFO1A
+10 V/4 mA
5
+
6 MFI1A
7 GND 10 V
-
Betriebsanleitung ACU
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10V
X210B.7 Masse 10 V
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Festprozentwertumschaltung 1
X210A.5 keine Funktion zugeordnet
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Prozentistwert 0...+10 V
X210B.7 Masse 10 V
