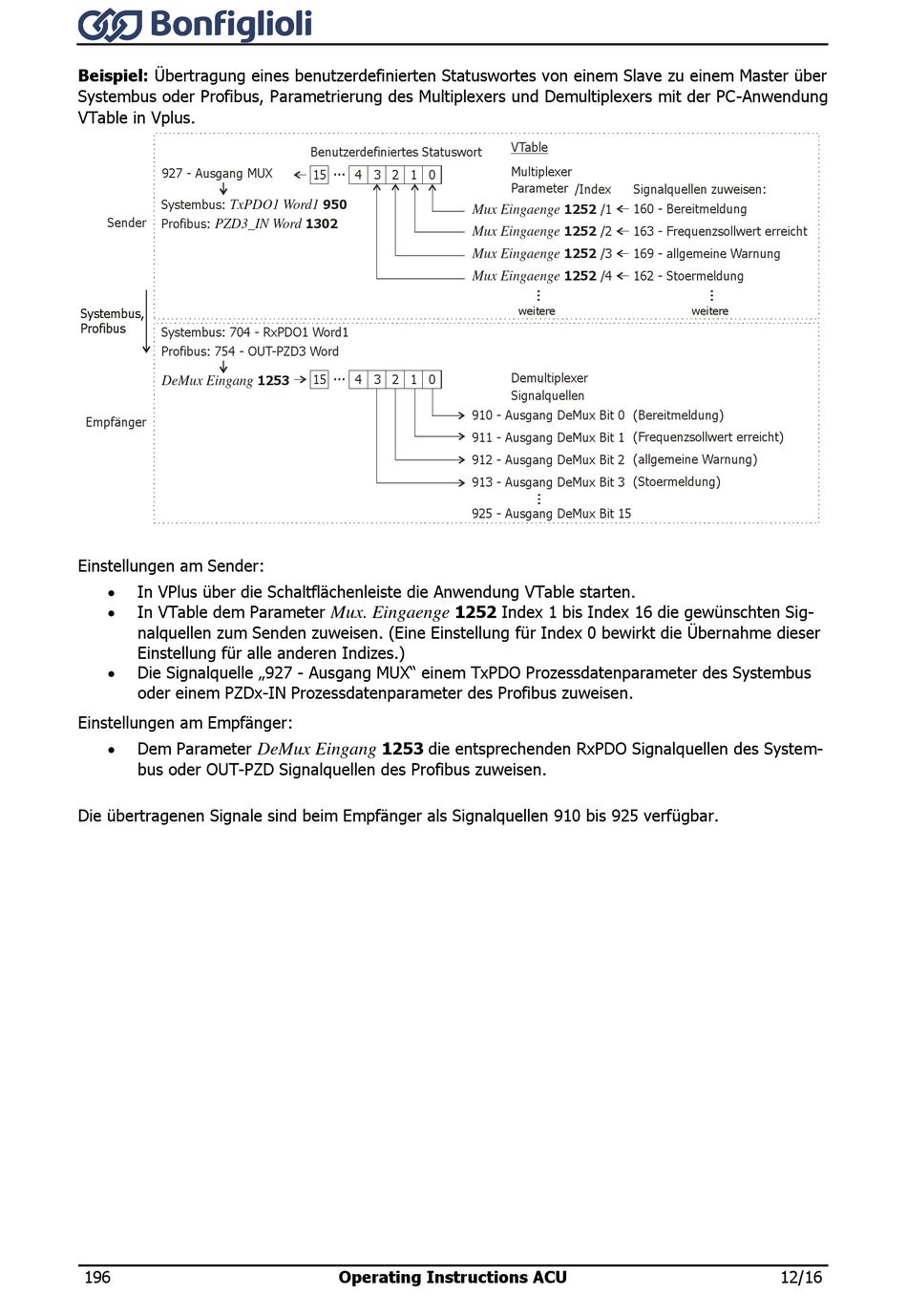

Beispiel: Übertragung eines benutzerdefinierten Statuswortes von einem Slave zu einem Master über
Systembus oder Profibus, Parametrierung des Multiplexers und Demultiplexers mit der PC-Anwendung
VTable in Vplus.
927 - Ausgang MUX
Systembus:
TxPDO1 Word1
Sender
Profibus:
PZD3_IN Word
Systembus, Systembus,
Profibus Profibus
Systembus: 704 - RxPDO1 Word1
Profibus: 754 - OUT-PZD3 Word
DeMux Eingang
Empfänger
Einstellungen am Sender:
 In VPlus über die Schaltflächenleiste die Anwendung VTable starten.
 In VTable dem Parameter
nalquellen zum Senden zuweisen. (Eine Einstellung für Index 0 bewirkt die Übernahme dieser
Einstellung für alle anderen Indizes.)
 Die Signalquelle „927 - Ausgang MUX" einem TxPDO Prozessdatenparameter des Systembus
oder einem PZDx-IN Prozessdatenparameter des Profibus zuweisen.
Einstellungen am Empfänger:
 Dem Parameter
bus oder OUT-PZD Signalquellen des Profibus zuweisen.
Die übertragenen Signale sind beim Empfänger als Signalquellen 910 bis 925 verfügbar.
196
Benutzerdefiniertes Statuswort
...
15 4 3 2 1
950
1302
...
15 4 3 2 1
1253
Mux. Eingaenge
1253 die entsprechenden RxPDO Signalquellen des System-
DeMux Eingang
Operating Instructions ACU
VTable
Multiplexer
0
Parameter /Index
1252
Mux Eingaenge
1252
Mux Eingaenge
1252
Mux Eingaenge
1252
Mux Eingaenge
weitere
Demultiplexer
0
Signalquellen
910 - Ausgang DeMux Bit 0
911 - Ausgang DeMux Bit 1
912 - Ausgang DeMux Bit 2
913 - Ausgang DeMux Bit 3
925 - Ausgang DeMux Bit 15
1252 Index 1 bis Index 16 die gewünschten Sig-
Signalquellen zuweisen:
160 - Bereitmeldung
/1
/2 163 - Frequenzsollwert erreicht
/3 169 - allgemeine Warnung
/4 162 - Stoermeldung
weitere
( Bereitmeldung )
( Frequenzsollwert erreicht
( allgemeine Warnung )
(Stoermeldung)
)
