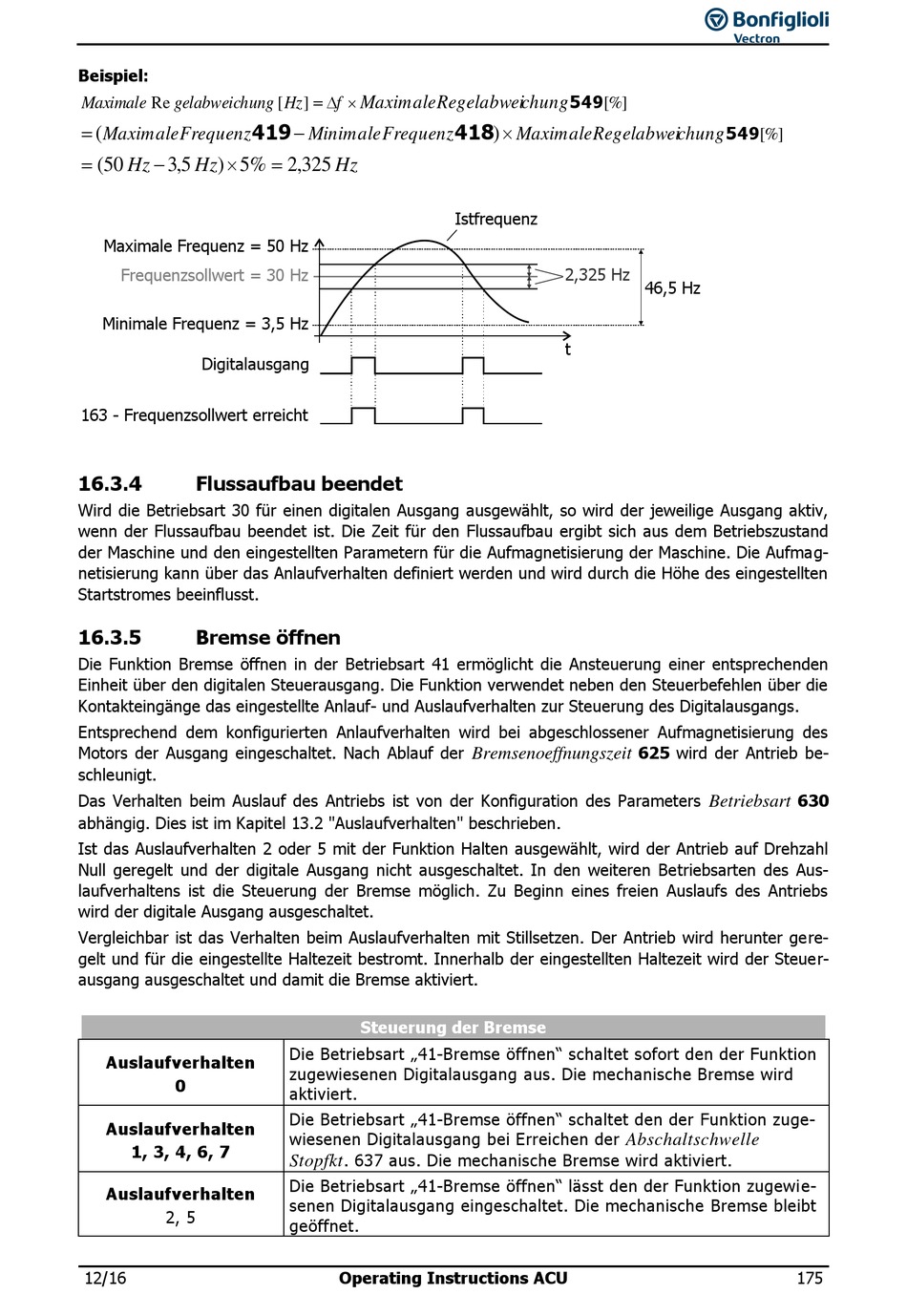

Flussaufbau Beendet; Bremse Öffnen - BONFIGLIOLI Active Cube 201 Betriebshandbuch

Beispiel:
Maximale Re gelabweich ung

(
Maximale Frequenz
  
( 50 Hz 3 5 , Hz ) 5 %
Maximale Frequenz = 50 Hz
Frequenzsollwert = 30 Hz
Minimale Frequenz = 3,5 Hz
Digitalausgang
163 - Frequenzsollwert erreicht
16.3.4

Flussaufbau beendet

Wird die Betriebsart 30 für einen digitalen Ausgang ausgewählt, so wird der jeweilige Ausgang aktiv,
wenn der Flussaufbau beendet ist. Die Zeit für den Flussaufbau ergibt sich aus dem Betriebszustand
der Maschine und den eingestellten Parametern für die Aufmagnetisierung der Maschine. Die Aufmag-
netisierung kann über das Anlaufverhalten definiert werden und wird durch die Höhe des eingestellten
Startstromes beeinflusst.
16.3.5 Bremse öffnen
Die Funktion Bremse öffnen in der Betriebsart 41 ermöglicht die Ansteuerung einer entsprechenden
Einheit über den digitalen Steuerausgang. Die Funktion verwendet neben den Steuerbefehlen über die
Kontakteingänge das eingestellte Anlauf- und Auslaufverhalten zur Steuerung des Digitalausgangs.
Entsprechend dem konfigurierten Anlaufverhalten wird bei abgeschlossener Aufmagnetisierung des
Motors der Ausgang eingeschaltet. Nach Ablauf der
schleunigt.
Das Verhalten beim Auslauf des Antriebs ist von der Konfiguration des Parameters
abhängig. Dies ist im Kapitel 13.2 "Auslaufverhalten" beschrieben.
Ist das Auslaufverhalten 2 oder 5 mit der Funktion Halten ausgewählt, wird der Antrieb auf Drehzahl
Null geregelt und der digitale Ausgang nicht ausgeschaltet. In den weiteren Betriebsarten des Aus-
laufverhaltens ist die Steuerung der Bremse möglich. Zu Beginn eines freien Auslaufs des Antriebs
wird der digitale Ausgang ausgeschaltet.
Vergleichbar ist das Verhalten beim Auslaufverhalten mit Stillsetzen. Der Antrieb wird herunter gere-
gelt und für die eingestellte Haltezeit bestromt. Innerhalb der eingestellten Haltezeit wird der Steuer-
ausgang ausgeschaltet und damit die Bremse aktiviert.
Auslaufverhalten
0
Auslaufverhalten
1, 3, 4, 6, 7
Auslaufverhalten
2, 5
12/16
  
Maximale
[ Hz ] f
419 
Minimale Frequenz

, 2 325 Hz
Steuerung der Bremse
Die Betriebsart „41-Bremse öffnen" schaltet sofort den der Funktion
zugewiesenen Digitalausgang aus. Die mechanische Bremse wird
aktiviert.
Die Betriebsart „41-Bremse öffnen" schaltet den der Funktion zuge-
wiesenen Digitalausgang bei Erreichen der
. 637 aus. Die mechanische Bremse wird aktiviert.
Stopfkt
Die Betriebsart „41-Bremse öffnen" lässt den der Funktion zugewie-
senen Digitalausgang eingeschaltet. Die mechanische Bremse bleibt
geöffnet.
Operating Instructions ACU
549
Regelabwei chung
[%]
418 
)
Maximale Regelabwei
Istfrequenz
2,325 Hz
t
Bremsenoeffnungszeit
549
chung
[%]
46,5 Hz
625 wird der Antrieb be-
Betriebsart
Abschaltschwelle
175
630
