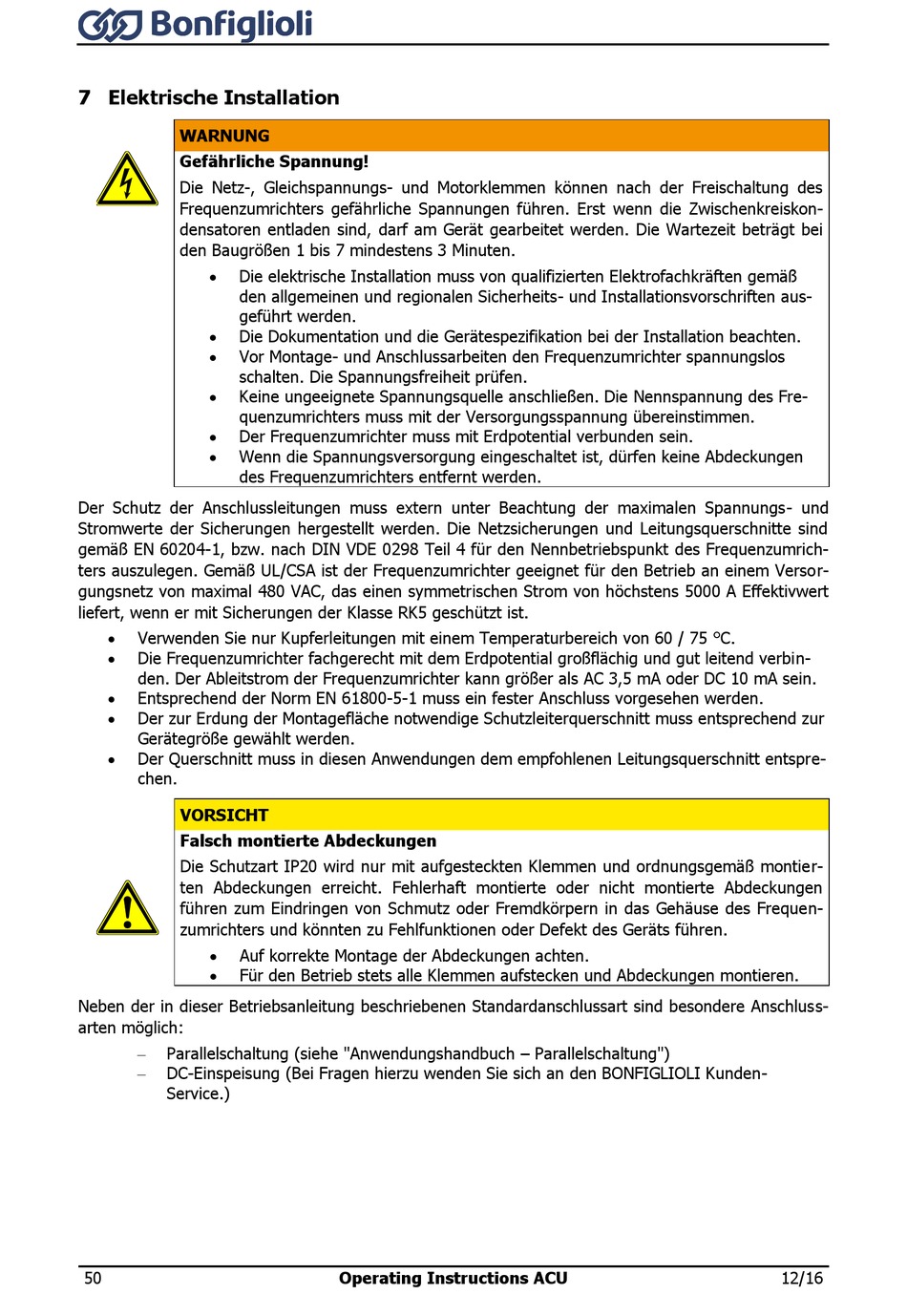

7 Elektrische Installation

WARNUNG
Gefährliche Spannung!
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen. Erst wenn die Zwischenkreiskon-
densatoren entladen sind, darf am Gerät gearbeitet werden. Die Wartezeit beträgt bei
den Baugrößen 1 bis 7 mindestens 3 Minuten.
 Die elektrische Installation muss von qualifizierten Elektrofachkräften gemäß
den allgemeinen und regionalen Sicherheits- und Installationsvorschriften aus-
geführt werden.
 Die Dokumentation und die Gerätespezifikation bei der Installation beachten.
 Vor Montage- und Anschlussarbeiten den Frequenzumrichter spannungslos
schalten. Die Spannungsfreiheit prüfen.
 Keine ungeeignete Spannungsquelle anschließen. Die Nennspannung des Fre-
quenzumrichters muss mit der Versorgungsspannung übereinstimmen.
 Der Frequenzumrichter muss mit Erdpotential verbunden sein.
 Wenn die Spannungsversorgung eingeschaltet ist, dürfen keine Abdeckungen
des Frequenzumrichters entfernt werden.
Der Schutz der Anschlussleitungen muss extern unter Beachtung der maximalen Spannungs- und
Stromwerte der Sicherungen hergestellt werden. Die Netzsicherungen und Leitungsquerschnitte sind
gemäß EN 60204-1, bzw. nach DIN VDE 0298 Teil 4 für den Nennbetriebspunkt des Frequenzumrich-
ters auszulegen. Gemäß UL/CSA ist der Frequenzumrichter geeignet für den Betrieb an einem Versor-
gungsnetz von maximal 480 VAC, das einen symmetrischen Strom von höchstens 5000 A Effektivwert
liefert, wenn er mit Sicherungen der Klasse RK5 geschützt ist.

Verwenden Sie nur Kupferleitungen mit einem Temperaturbereich von 60 / 75 °C.

Die Frequenzumrichter fachgerecht mit dem Erdpotential großflächig und gut leitend verbin-
den. Der Ableitstrom der Frequenzumrichter kann größer als AC 3,5 mA oder DC 10 mA sein.
 Entsprechend der Norm EN 61800-5-1 muss ein fester Anschluss vorgesehen werden.
 Der zur Erdung der Montagefläche notwendige Schutzleiterquerschnitt muss entsprechend zur
Gerätegröße gewählt werden.
 Der Querschnitt muss in diesen Anwendungen dem empfohlenen Leitungsquerschnitt entspre-
chen.
VORSICHT
Falsch montierte Abdeckungen
Die Schutzart IP20 wird nur mit aufgesteckten Klemmen und ordnungsgemäß montier-
ten Abdeckungen erreicht. Fehlerhaft montierte oder nicht montierte Abdeckungen
führen zum Eindringen von Schmutz oder Fremdkörpern in das Gehäuse des Frequen-
zumrichters und könnten zu Fehlfunktionen oder Defekt des Geräts führen.
 Auf korrekte Montage der Abdeckungen achten.
 Für den Betrieb stets alle Klemmen aufstecken und Abdeckungen montieren.
Neben der in dieser Betriebsanleitung beschriebenen Standardanschlussart sind besondere Anschluss-
arten möglich:
 Parallelschaltung (siehe "Anwendungshandbuch – Parallelschaltung")
 DC-Einspeisung (Bei Fragen hierzu wenden Sie sich an den BONFIGLIOLI Kunden-
Service.)
