Betriebsart Indirekte Volumenstromregelung,
Parameter 440 = 5
Betriebsart

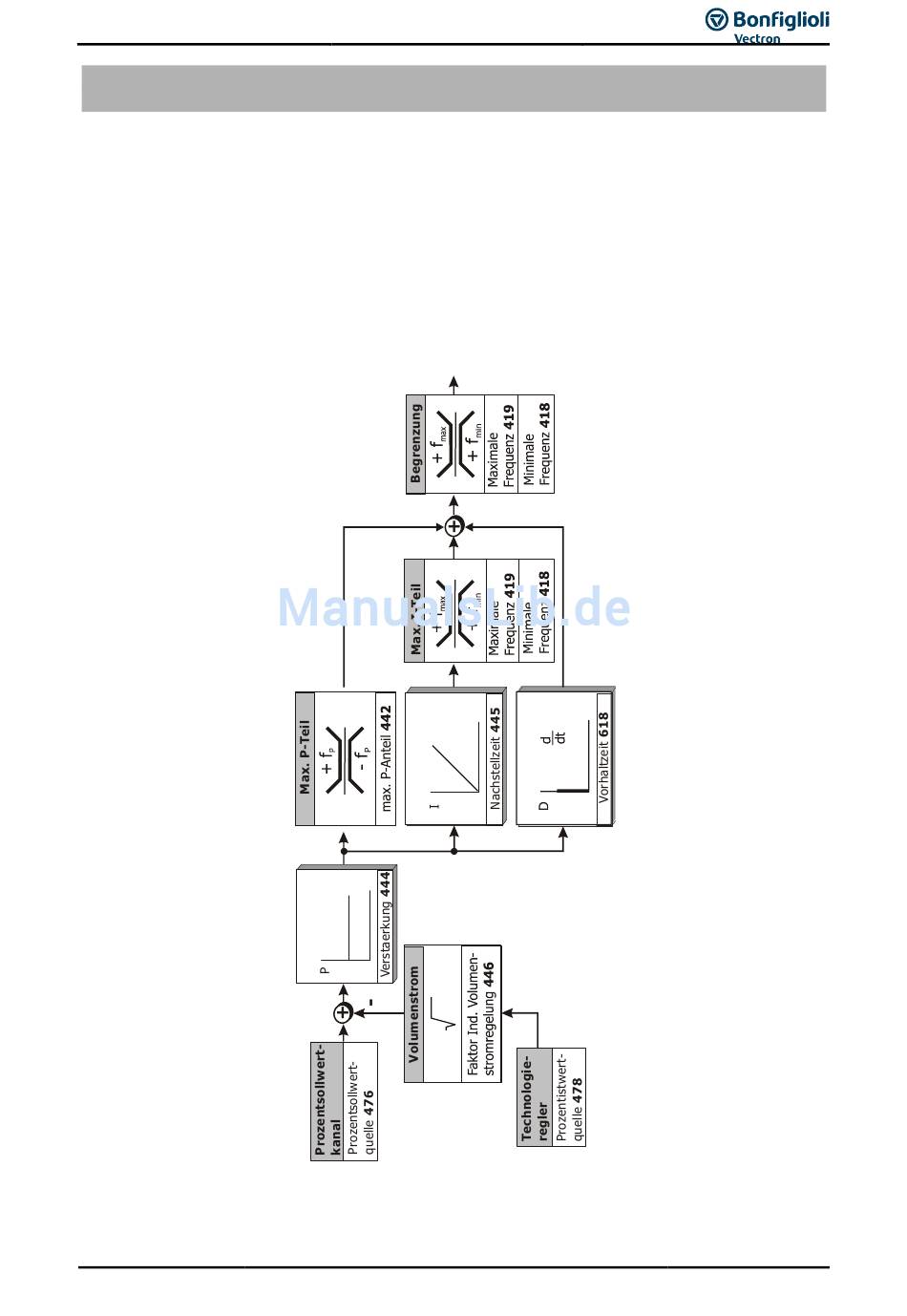

Diese Betriebsart ist für die Volumenstromregelung basierend auf einer Druckmessung geeignet.
Die radizierte Istwertgröße ermöglicht zum Beispiel über die Einlaufdüse des Ventilators den Wirk-
druck in der Anlage direkt zu messen. Der Wirkdruck hat ein quadratisches Verhältnis zum Volumen-
strom und bildet somit die Regelgröße der Volumenstromregelung. Die Berechnung entspricht dem
„Proportionalitätsgesetz", welches für Kreiselmaschinen allgemein gültig ist.
Die Anpassung an die jeweilige Applikation und die Messung erfolgt über den
Faktor Ind. Volumen-
446. Die Istwerte werden aus den zu parametrierenden Anlagendaten Nenndruck
stromregelung
und Volumenstrom nach dem Schlechtpunktverfahren berechnet, wie im Kapitel
20.4.2 "Volumenstrom und Druck" beschrieben.
Die Ausgangsfrequenz wird durch die 418 und 419 be-
Minimale Frequenz Maximale Frequenz
grenzt.
