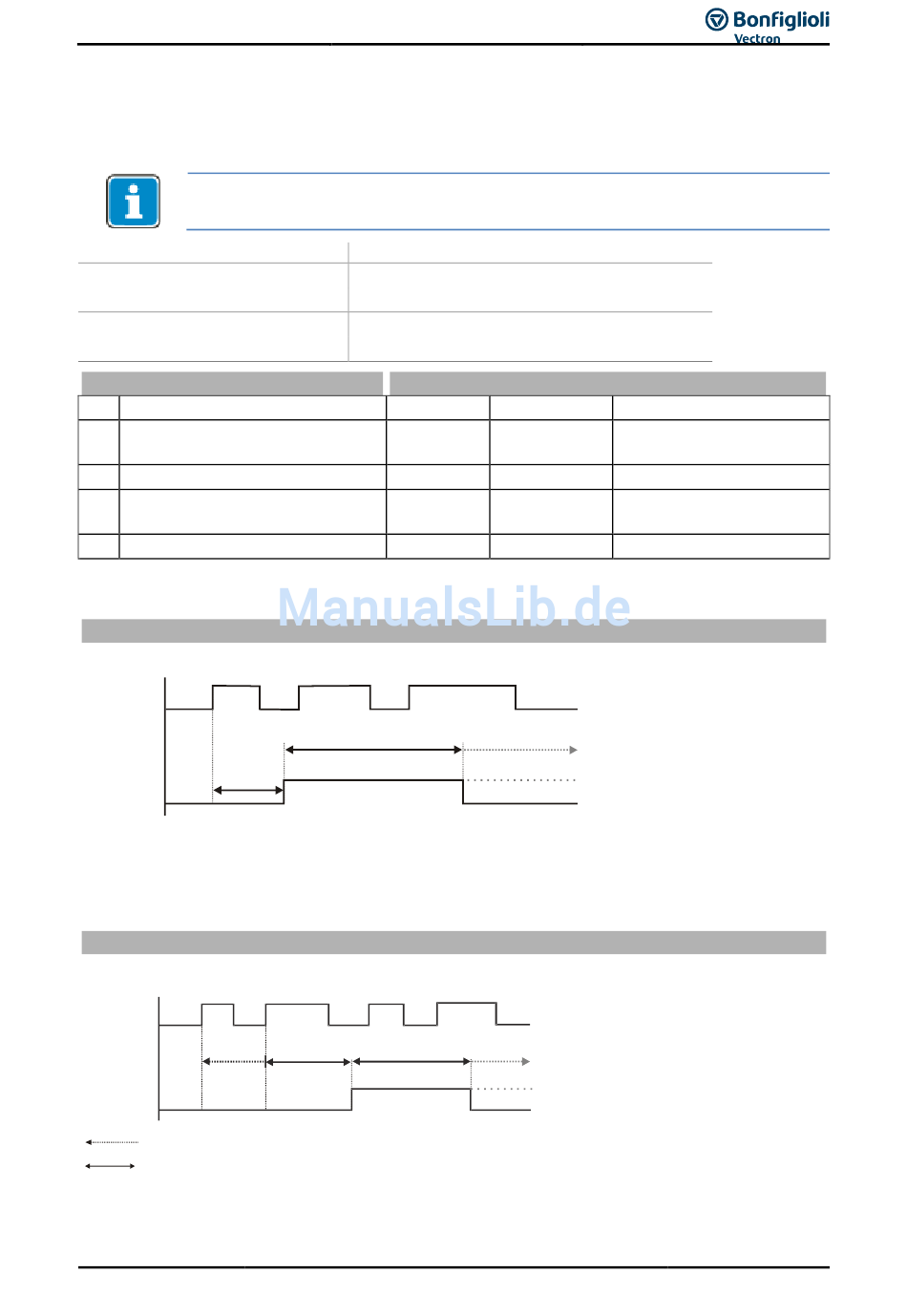

16.5.1.1
Timer – Zeitkonstante
Die logische Abfolge von Eingangs- und Ausgangssignal ist durch die Zeitkonstanten für beide Timer-
funktionen getrennt einzustellen. Die werkseitig eingestellten Parameterwerte führen zu einer direkten
Verknüpfung von Eingangs- und Ausgangssignal ohne zeitliche Verzögerung.
Vor dem Starten des Timers die Betriebsart auswählen und die Zeitkonstanten einstel-
len, um undefinierte Zustände zu vermeiden.
Betriebsart auswählen für:
790
Betriebsart Timer 1
793
Betriebsart Timer 2
Parameter
Nr. Beschreibung
Zeit 1 Timer 1, Signalverzöge-
791
rung
792 Zeit 2 Timer 1, Signaldauer
Zeit 1 Timer 2, Signalverzöge-
794
rung
795 Zeit 2 Timer 2, Signaldauer
Beispiele zur Timerfunktion in Abhängigkeit von der gewählten Betriebsart und dem
Eingangssignal:
Parameter
Betriebsart Timer 1
Eingang
Zeit 1
Ausgang
Mit der positiven Signalflanke am Eingang läuft die Signalverzögerung (Zeit 1). Nach Ablauf der Sig-
nalverzögerung (Zeit 1) wird für die Signaldauer (Zeit 2) das Ausgangssignal geschaltet.
In den Einstellungen für die Signaldauer (
das Ausgangssignal nicht zurückgesetzt.
Parameter
Betriebsart Timer 1
Eingang
Zeit 1
Ausgang
: Zeit ist nicht vollständig abgelaufen
: Zeit ist vollständig abgelaufen
Mit der positiven Signalflanke am Eingang läuft die Signalverzögerung (Zeit 1). Wird innerhalb der
Signalverzögerung (Zeit 1) eine positive Signalflanke erkannt, startet die Zeit 1 erneut (Retrigger).
Nach Ablauf der Signalverzögerung (Zeit 1) wird für die Signaldauer (Zeit 2) das Ausgangssignal ge-
schaltet.
12/16
Zeitkonstanten einstellen in:
Zeit 1 Timer 1
Zeit 2 Timer 1
Zeit 1 Timer 2
Zeit 2 Timer 2
Min.
0,00 s/m/h
0,00 s/m/h
0,00 s/m/h
0,00 s/m/h
Normal, positive Flanke
790 oder
Betriebsart Timer 2
Zeit 2
Zeit 2 Timer 1
Retrigger, positive Flanke
790 oder
Betriebsart Timer 2
Zeit 1
Zeit 2
Operating Instructions ACU
791 (Signalverzögerung)
792 (Signaldauer)
794 (Signalverzögerung)
795 (Signaldauer)
Einstellung
Max.
Werkseinst.
650,00 s/m/h
650,00 s/m/h
650,00 s/m/h
650,00 s/m/h
793 = 1
Werkseinstellung (Zeit 2 = 0)
792 = 0 und
Zeit 2 Timer 2
793 = 2
Werkseinstellung (Zeit 2 = 0)
0,00 s/m/h
0,00 s/m/h
0,00 s/m/h
0,00 s/m/h
795 = 0) wird
191
