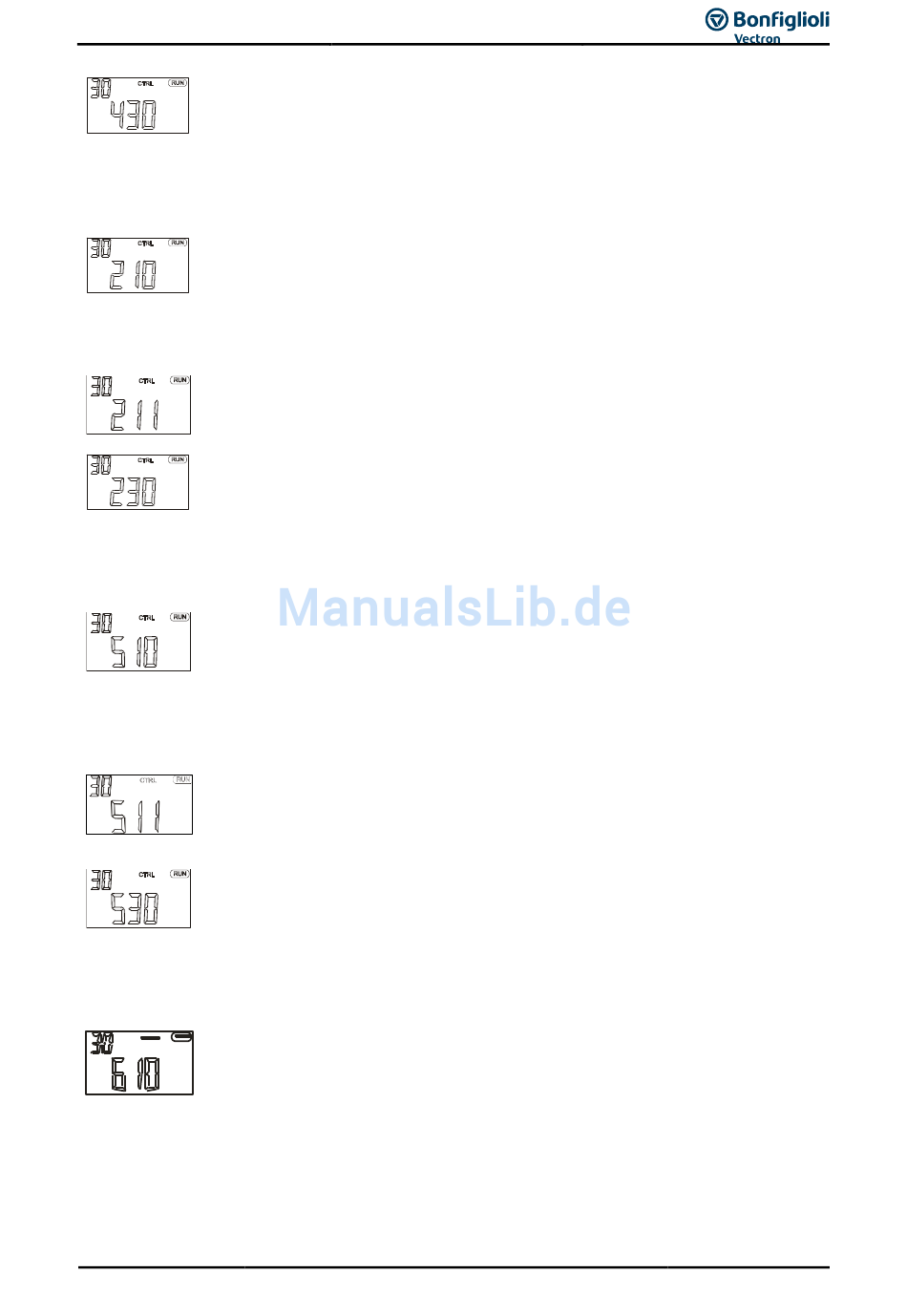

Konfiguration 430, geberlose feldorientierte Regelung
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 430 erweitert die Konfiguration 410 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung erfolgt
ruckfrei im Betrieb.
Konfiguration 210, feldorientierte Regelung
Die Konfiguration 210 beinhaltet die Funktionen für die drehzahlgeregelte feldorien-
tierte Regelung einer Asynchronmaschine mit Drehgeberrückführung. Die getrennte
Regelung von drehmoment- und flussbildendem Strom ermöglicht eine hohe An-
triebsdynamik mit hohem Lastmoment. Die notwendige Drehgeberrückführung führt
zu einem exakten Drehzahl- und Drehmomentverhalten.
Konfiguration 211, feldorientierte Regelung mit Technologieregler
Die Konfiguration 211 erweitert die Konfiguration 210 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
Konfiguration 230, feldorientierte Regelung
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 230 erweitert die Konfiguration 210 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt ruckfrei im Betrieb.
Konfiguration 510, feldorientierte Regelung einer Synchronmaschine,
drehzahlgeregelt
Die Konfiguration 510 beinhaltet die Funktionen für die drehzahlgeregelte feldorien-
tierte Regelung einer Synchronmaschine mit Drehgeberrückführung. Die getrennte
Regelung von drehmoment- und flussbildendem Strom ermöglicht eine hohe An-
triebsdynamik mit hohem Lastmoment. Die notwendige Drehgeberrückführung führt
zu einem exakten Drehzahl- und Drehmomentverhalten.
Konfiguration 511, Feldorientierte Regelung einer Synchronmaschine mit
Technologieregler
Die Konfiguration 511 erweitert die Konfiguration 510 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
Konfiguration 530, feldorientierte Regelung einer Synchronmaschine
mit Drehzahl- /Drehmomentregelung
Die Konfiguration 530 erweitert die Konfiguration 510 um Funktionen zur drehmo-
mentabhängigen feldorientierten Regelung. Der Drehmomentsollwert wird als Pro-
zentwert abgebildet und in ein entsprechendes Betriebsverhalten der Anwendung
übertragen. Die Umschaltung zwischen drehzahlveränderlicher Regelung und dreh-
momentabhängiger Regelung erfolgt ruckfrei im Betrieb.
Konfiguration 610, Geberlose Feldorientierte Regelung einer Synchronma-
schine, drehzahlgeregelt
Die Konfiguration 610 beinhaltet die Funktionen für die geberlose feldorientierte
Regelung einer Synchronmaschine ohne Resolverrückführung. Die getrennte Rege-
lung von drehmoment- und flussbildendem Strom ermöglicht eine hohe Antriebsdy-
namik mit hohem Lastmoment. Die fehlende Resolverrückführung resultiert gegen-
über der Konfiguration 510 in einem leichten Verlust der Dynamik und Drehzahlgüte.
