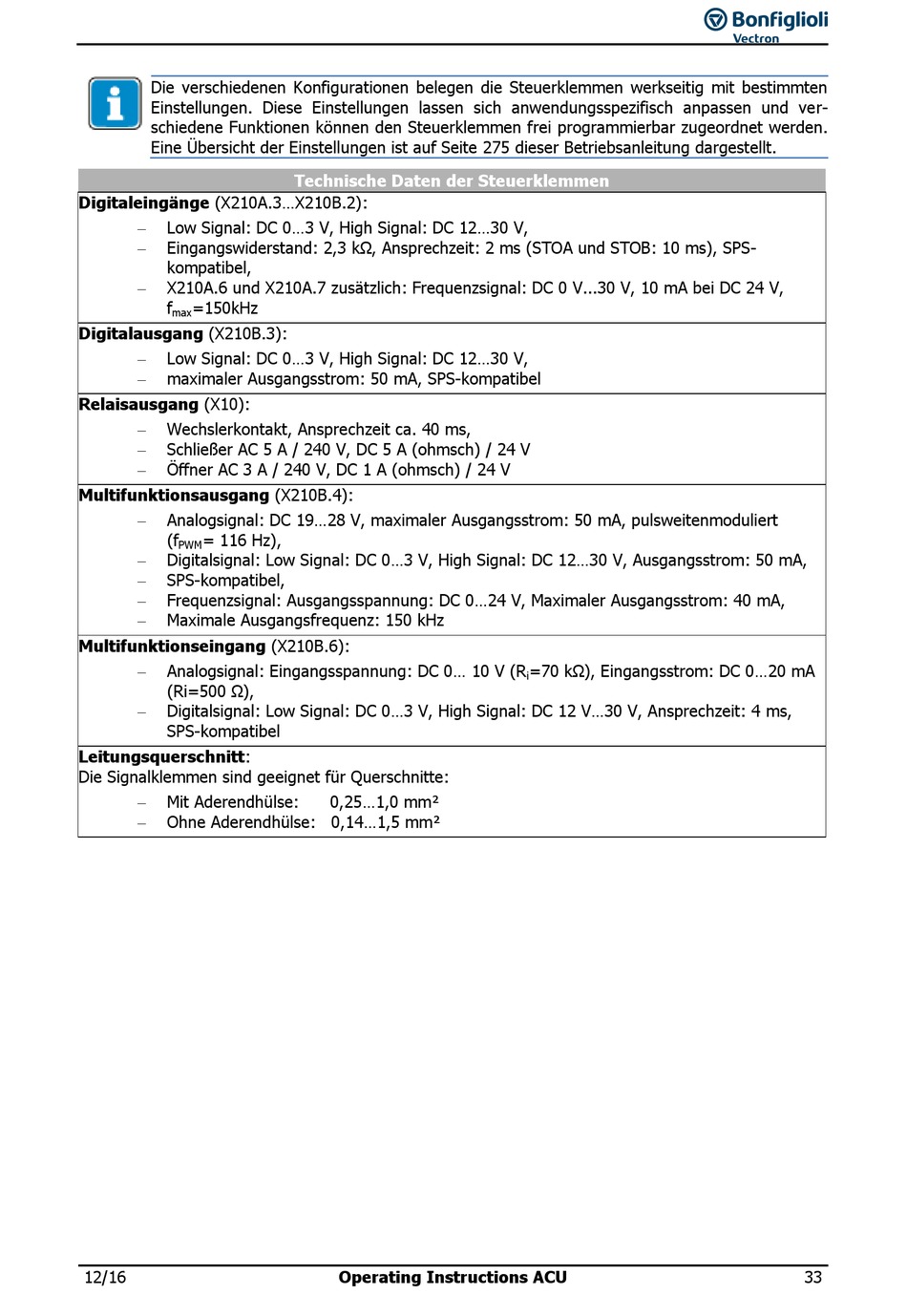

BONFIGLIOLI Active Cube 201 Betriebshandbuch Seite 33

Die verschiedenen Konfigurationen belegen die Steuerklemmen werkseitig mit bestimmten
Einstellungen. Diese Einstellungen lassen sich anwendungsspezifisch anpassen und ver-
schiedene Funktionen können den Steuerklemmen frei programmierbar zugeordnet werden.
Eine Übersicht der Einstellungen ist auf Seite 275 dieser Betriebsanleitung dargestellt.
Digitaleingänge (X210A.3...X210B.2):
 Low Signal: DC 0...3 V, High Signal: DC 12...30 V,
 Eingangswiderstand: 2,3 kΩ, Ansprechzeit: 2 ms (STOA und STOB: 10 ms), SPS-
kompatibel,

X210A.6 und X210A.7 zusätzlich: Frequenzsignal: DC 0 V...30 V, 10 mA bei DC 24 V,
f =150kHz
max
Digitalausgang (X210B.3):
 Low Signal: DC 0...3 V, High Signal: DC 12...30 V,
 maximaler Ausgangsstrom: 50 mA, SPS-kompatibel
Relaisausgang (X10):
 Wechslerkontakt, Ansprechzeit ca. 40 ms,
 Schließer AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V
 Öffner AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
Multifunktionsausgang (X210B.4):
 Analogsignal: DC 19...28 V, maximaler Ausgangsstrom: 50 mA, pulsweitenmoduliert
(f = 116 Hz),
PWM
 Digitalsignal: Low Signal: DC 0...3 V, High Signal: DC 12...30 V, Ausgangsstrom: 50 mA,
 SPS-kompatibel,
 Frequenzsignal: Ausgangsspannung: DC 0...24 V, Maximaler Ausgangsstrom: 40 mA,
 Maximale Ausgangsfrequenz: 150 kHz
Multifunktionseingang (X210B.6):

Analogsignal: Eingangsspannung: DC 0... 10 V (R
(Ri=500 Ω),

Digitalsignal: Low Signal: DC 0...3 V, High Signal: DC 12 V...30 V, Ansprechzeit: 4 ms,
SPS-kompatibel
Leitungsquerschnitt:
Die Signalklemmen sind geeignet für Querschnitte:
 Mit Aderendhülse:
 Ohne Aderendhülse: 0,14...1,5 mm²
12/16
Technische Daten der Steuerklemmen
0,25...1,0 mm²
Operating Instructions ACU
=70 kΩ), Eingangsstrom: DC 0...20 mA
i
33
