Konfiguration 210 - Feldorientierte Regelung, Drehzahlgeregelt; Konfiguration 211 - Feldorientierte Regelung, Mit Technologieregler - BONFIGLIOLI ACTIVE Betriebsanleitung

5.6.2.6
Die Konfiguration 210 beinhaltet die Funktionen für die drehzahlgeregelte feldorien-
tierte Regelung einer Asynchronmaschine mit Drehgeberrückführung. Die getrennte
Regelung von drehmoment- und flussbildendem Strom ermöglicht eine hohe An-
triebsdynamik mit hohem Lastmoment. Die notwendige Drehgeberrückführung führt
zu einem exakten Drehzahl- und Drehmomentverhalten.
5.6.2.7
Die Konfiguration 211 erweitert die drehzahlgeregelte feldorientierte Regelung der
Konfiguration 210 um einen Technologieregler. Dieser ermöglicht eine Volumen-
strom-, Druck-, Füllstands- oder Drehzahlregelung.
54
54

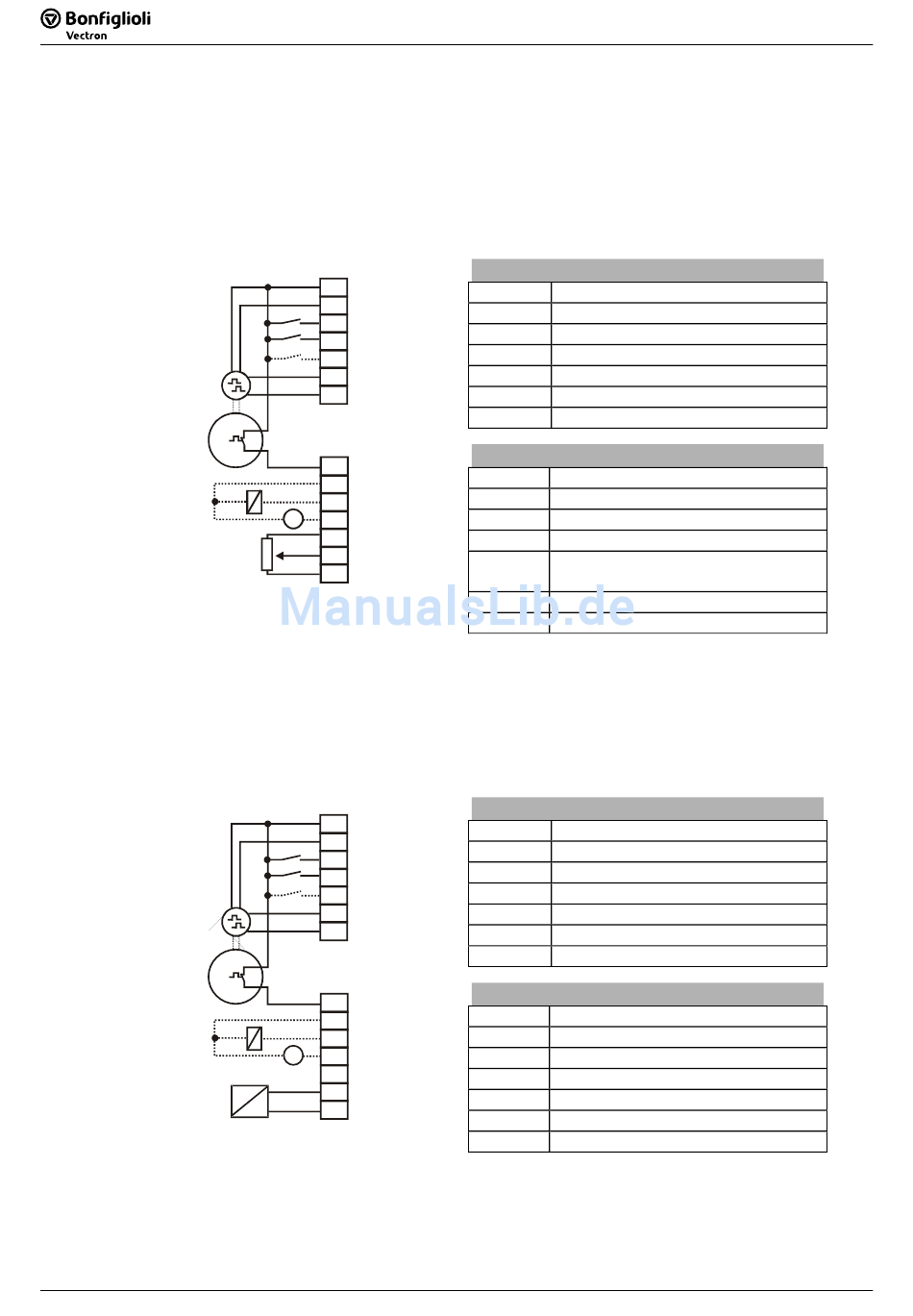

Konfiguration 210 – Feldorientierte Regelung,
drehzahlgeregelt
X210A
1 +20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
+ -
B
6
S4IND
A
7
S5IND
M
X210B
1 S6IND
GND 20 V
2
-
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
6 MFI1A
GND 10 V
7
Konfiguration 211 – Feldorientierte Regelung,
mit Technologieregler
X210A
1 +20 V/180 mA
2 GND 20 V
3 S1IND
S2IND
4
5 S3IND
+ -
B
6
S4IND
A
7
S5IND
M
X210B
S6IND
1
GND 20 V
2
-
+
S1OUT
3
-
+
MFO1A
V
4
+10 V/4 mA
5
+
6 MFI1A
GND 10 V
7
-
Betriebsanleitung ACT
Betriebsanleitung ACT
Steuerklemme X210A
X210A.1 Versorgungsspannung +20 V
X210A.2 Masse 20 V
X210A.3 Reglerfreigabe/Fehlerquittierung
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Masse 20 V
X210B.3 Betriebsmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10V
X210B.7 Masse 10 V
Steuerklemme X210A
X210A.1 Versorgungsspannung +20 V
X210A.2 Masse 20 V
X210A.3 Reglerfreigabe/Fehlerquittierung
X210A.4 Festprozentwertumschaltung 1
X210A.5 keine Funktion zugeordnet
X210A.6 Drehgeber Spur B
X210A.7 Drehgeber Spur A
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Masse 20 V
X210B.3 Betriebsmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Prozentistwert 0...+10V
X210B.7 Masse 10 V
