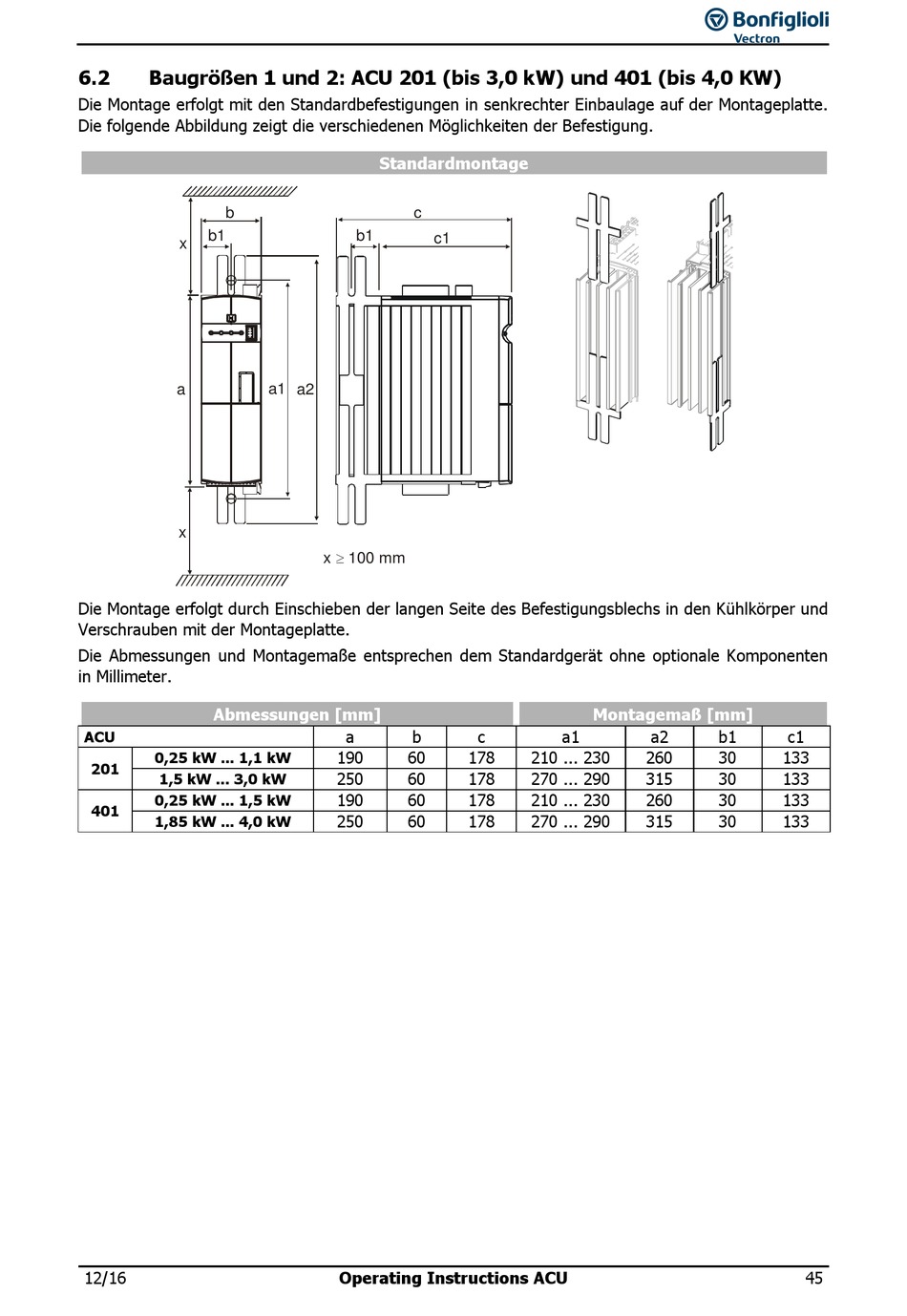

6.2 Baugrößen 1 und 2: ACU 201 (bis 3,0 kW) und 401 (bis 4,0 KW)
Die Montage erfolgt mit den Standardbefestigungen in senkrechter Einbaulage auf der Montageplatte.
Die folgende Abbildung zeigt die verschiedenen Möglichkeiten der Befestigung.
b
b1
x
a
x
Die Montage erfolgt durch Einschieben der langen Seite des Befestigungsblechs in den Kühlkörper und
Verschrauben mit der Montageplatte.
Die Abmessungen und Montagemaße entsprechen dem Standardgerät ohne optionale Komponenten
in Millimeter.
Abmessungen [mm]
ACU
0,25 kW ... 1,1 kW
201
1,5 kW ... 3,0 kW
0,25 kW ... 1,5 kW
401
1,85 kW ... 4,0 kW
12/16
Standardmontage
c
b1
c1
a1
a2

x 100 mm
a b
190 60
250 60
190 60
250 60
Operating Instructions ACU
Montagemaß [mm]
c a1
178 210 ... 230
178 270 ... 290
178 210 ... 230
178 270 ... 290
a2 b1 c1
260 30 133
315 30 133
260 30 133
315 30 133
