Istwertmenü (Val) - BONFIGLIOLI Active Cube 201 Betriebshandbuch

Betätigen der ESC-Taste führt zurück in das Hauptmenü der Bedieneinheit.
▲ ▼ Navigation in der Menüstruktur und Anwahl eines Menüzweigs.
ENT Übergang in den gewählten Menüzweig.
ESC Verlassen des Menüzweiges und Rücksprung zum Hauptmenü.

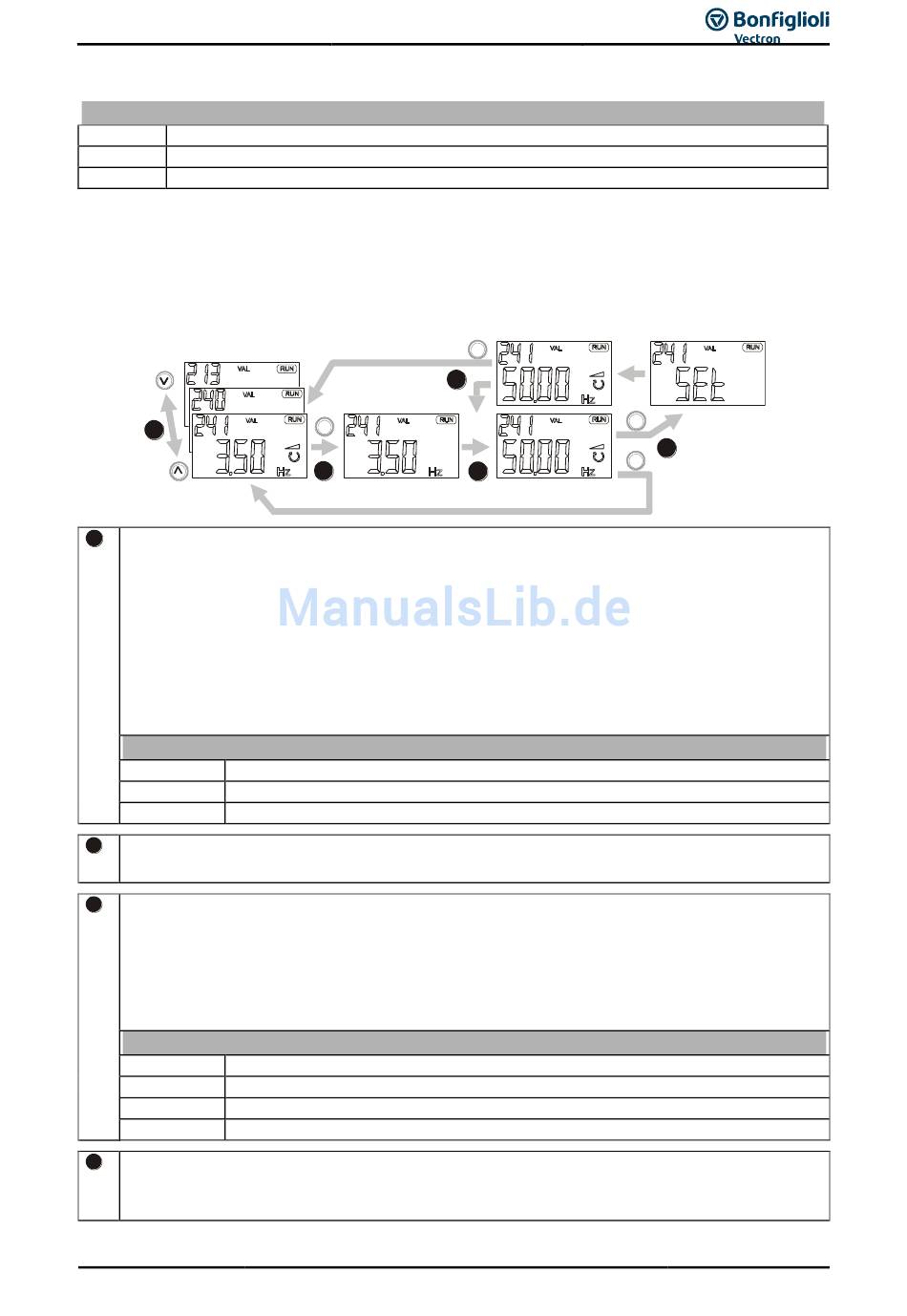

8.3 Istwertmenü (VAL)
Die Bedieneinheit zeigt im Menüzweig VAL, abhängig von der gewählten Konfiguration und den instal-
lierten Optionen, eine Vielzahl von Istwerten an. Die Betriebsanleitung dokumentiert die Parameter
und die Basisfunktionen der Software, die mit dem jeweiligen Istwert verknüpft sind.
A
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfolge angezeigten
A
Istwerten auswählen.
Ist die höchste Parameternummer erreicht, wird nach Betätigen der ▲-Taste die kleinste Pa-
rameternummer angezeigt.
Ist die kleinste Parameternummer erreicht, wird nach Betätigen der ▼-Taste die höchste Pa-
rameternummer angezeigt.
Datensatzumschaltbare Istwertparameter werden im aktuellen Datensatz mit zugehöriger Da-
tensatznummer angezeigt. Die Siebensegmentanzeige zeigt den Datensatz 0, wenn die Istwer-
te in den vier Datensätzen gleich sind.
▲ + ▼ Wechseln zum Istwertparameter beim Einschalten.
FUN , ▲ Anzeigen des letzten Istwertparameters (höchste Nummer).
FUN , ▼ Anzeigen des ersten Istwertparameters (kleinste Nummer).
Mit der ENT-Taste den Istwert auswählen. Dieser wird mit aktuellem Parameterwert, Einheit
B
und aktivem Datensatz angezeigt.
Im Rahmen der Inbetriebnahme, Betriebs- und Fehleranalyse ist es möglich, jeden Istwertpa-
C
rameter gezielt zu überwachen.
Die Istwertparameter sind zum Teil in den vier zur Verfügung stehenden Datensätzen ange-
ordnet. Sind die Parameterwerte in den vier Datensätzen identisch, wird der Istwert im Daten-
satz 0 angezeigt. Unterschiedliche Istwerte in den vier Datensätzen werden im Datensatz 0
durch die Anzeige dIFF gekennzeichnet.
Wechseln des Datensatzes bei umschaltbaren Istwerten.
▲ , ▼
FUN , ▲ Maximalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ▼ Minimalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ENT Anzeigen des Mittelwertes der Istwertgröße im Zeitraum der Überwachung.
Mit der ENT-Taste den ausgewählten Istwert als Parameter für die Anzeige beim Einschalten
D
speichern. Kurzzeitig erscheint die Meldung SEt mit der Parameternummer. Beim Einschalten
des Frequenzumrichters wird zukünftig dieser Istwert automatisch angezeigt.
12/16
Tasten
ESC
E
ENT
B C
Tasten
Tasten
Operating Instructions ACU
ENT
D
ESC
87
