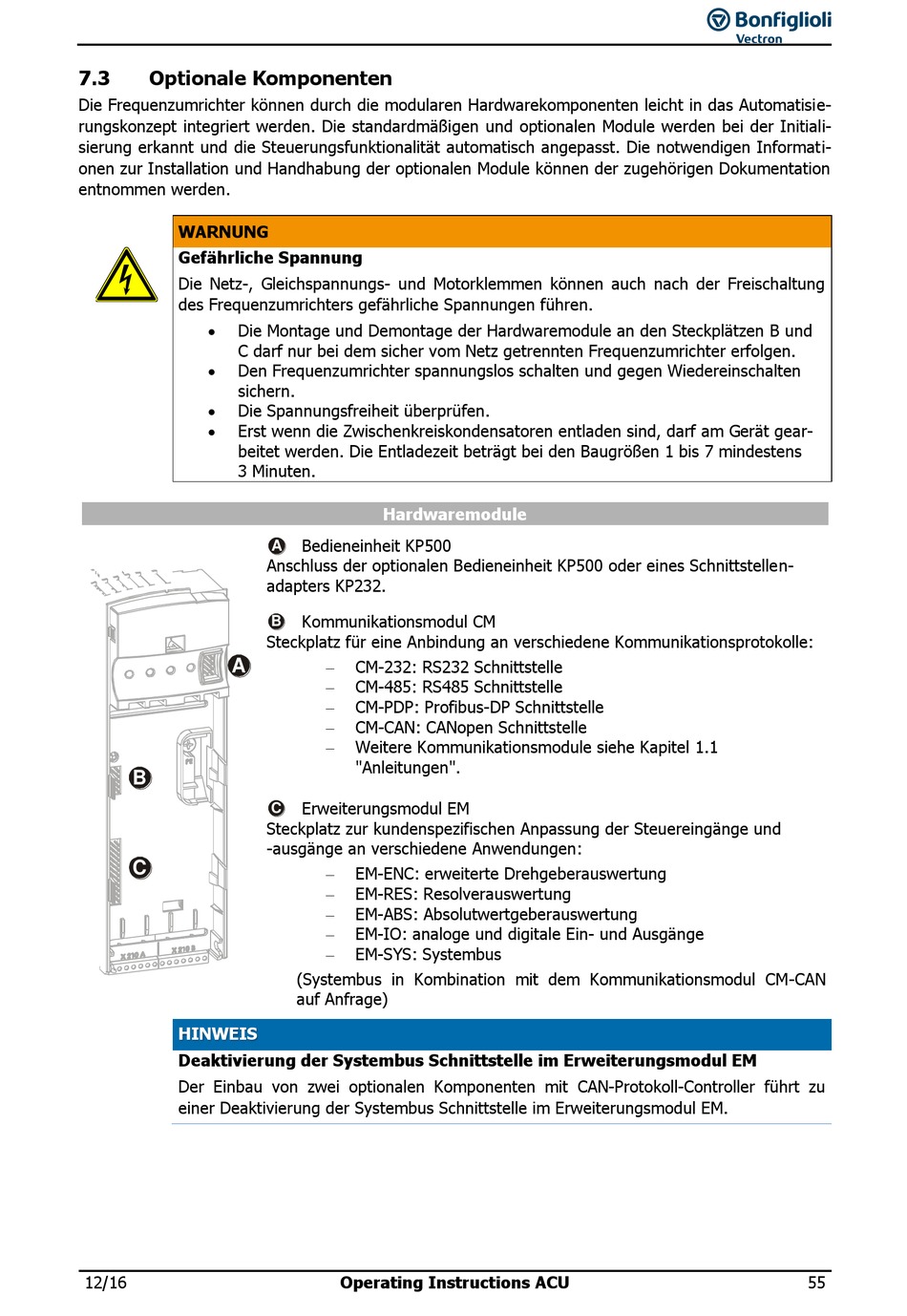

Optionale Komponenten - BONFIGLIOLI Active Cube 201 Betriebshandbuch

7.3

Optionale Komponenten

Die Frequenzumrichter können durch die modularen Hardwarekomponenten leicht in das Automatisie-
rungskonzept integriert werden. Die standardmäßigen und optionalen Module werden bei der Initiali-
sierung erkannt und die Steuerungsfunktionalität automatisch angepasst. Die notwendigen Informati-
onen zur Installation und Handhabung der optionalen Module können der zugehörigen Dokumentation
entnommen werden.
WARNUNG
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
 Die Montage und Demontage der Hardwaremodule an den Steckplätzen B und
C darf nur bei dem sicher vom Netz getrennten Frequenzumrichter erfolgen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Entladezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten.
A
B
C
HINWEIS
Deaktivierung der Systembus Schnittstelle im Erweiterungsmodul EM
Der Einbau von zwei optionalen Komponenten mit CAN-Protokoll-Controller führt zu
einer Deaktivierung der Systembus Schnittstelle im Erweiterungsmodul EM.
12/16
Hardwaremodule
Bedieneinheit KP500
A
Anschluss der optionalen Bedieneinheit KP500 oder eines Schnittstellen-
adapters KP232.
Kommunikationsmodul CM
B
Steckplatz für eine Anbindung an verschiedene Kommunikationsprotokolle:
 CM-232: RS232 Schnittstelle
 CM-485: RS485 Schnittstelle
 CM-PDP: Profibus-DP Schnittstelle
 CM-CAN: CANopen Schnittstelle
 Weitere Kommunikationsmodule siehe Kapitel 1.1
"Anleitungen".
Erweiterungsmodul EM
C
Steckplatz zur kundenspezifischen Anpassung der Steuereingänge und
-ausgänge an verschiedene Anwendungen:
 EM-ENC: erweiterte Drehgeberauswertung
 EM-RES: Resolverauswertung
 EM-ABS: Absolutwertgeberauswertung
 EM-IO: analoge und digitale Ein- und Ausgänge
 EM-SYS: Systembus
(Systembus in Kombination mit dem Kommunikationsmodul CM-CAN
auf Anfrage)
