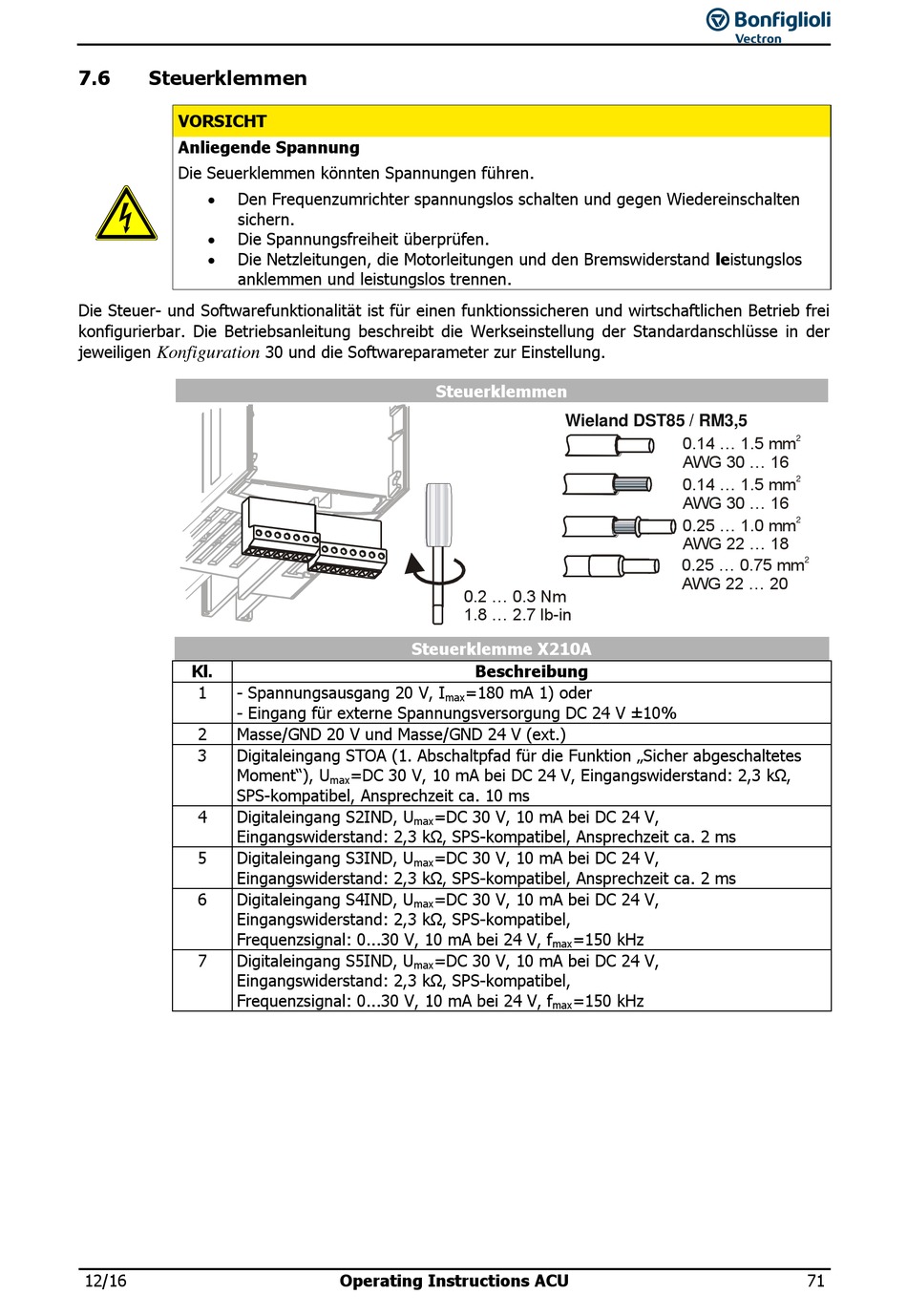

Steuerklemmen

VORSICHT
Anliegende Spannung
Die Seuerklemmen könnten Spannungen führen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen, die Motorleitungen und den Bremswiderstand leistungslos
anklemmen und leistungslos trennen.
Die Steuer- und Softwarefunktionalität ist für einen funktionssicheren und wirtschaftlichen Betrieb frei
konfigurierbar. Die Betriebsanleitung beschreibt die Werkseinstellung der Standardanschlüsse in der
jeweiligen
Konfiguration
Kl.
1 - Spannungsausgang 20 V, I
- Eingang für externe Spannungsversorgung DC 24 V ±10%
2 Masse/GND 20 V und Masse/GND 24 V (ext.)
3 Digitaleingang STOA (1. Abschaltpfad für die Funktion „Sicher abgeschaltetes
Moment"), U
SPS-kompatibel, Ansprechzeit ca. 10 ms
4 Digitaleingang S2IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel, Ansprechzeit ca. 2 ms
5 Digitaleingang S3IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel, Ansprechzeit ca. 2 ms
6 Digitaleingang S4IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel,
Frequenzsignal: 0...30 V, 10 mA bei 24 V, f
7 Digitaleingang S5IND, U
Eingangswiderstand: 2,3 kΩ, SPS-kompatibel,
Frequenzsignal: 0...30 V, 10 mA bei 24 V, f
12/16
30 und die Softwareparameter zur Einstellung.
Steuerklemmen
Steuerklemme X210A
=DC 30 V, 10 mA bei DC 24 V, Eingangswiderstand: 2,3 kΩ,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
=DC 30 V, 10 mA bei DC 24 V,
max
Operating Instructions ACU
Wieland DST85 / RM3,5
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in

Beschreibung

=180 mA 1) oder
max
=150 kHz
max
=150 kHz
max
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.25 ... 1.0 mm
2
AWG 22 ... 18
0.25 ... 0.75 mm
2
AWG 22 ... 20
