3.2
Vorsicht!
Die geführte Inbetriebnahme des Frequenzumrichters für eine der unten aufgeführ-
ten Konfigurationen durchführen. Diese beinhalten die Funktionen der Fahrsatzposi-
tionierung.
Hinweis:

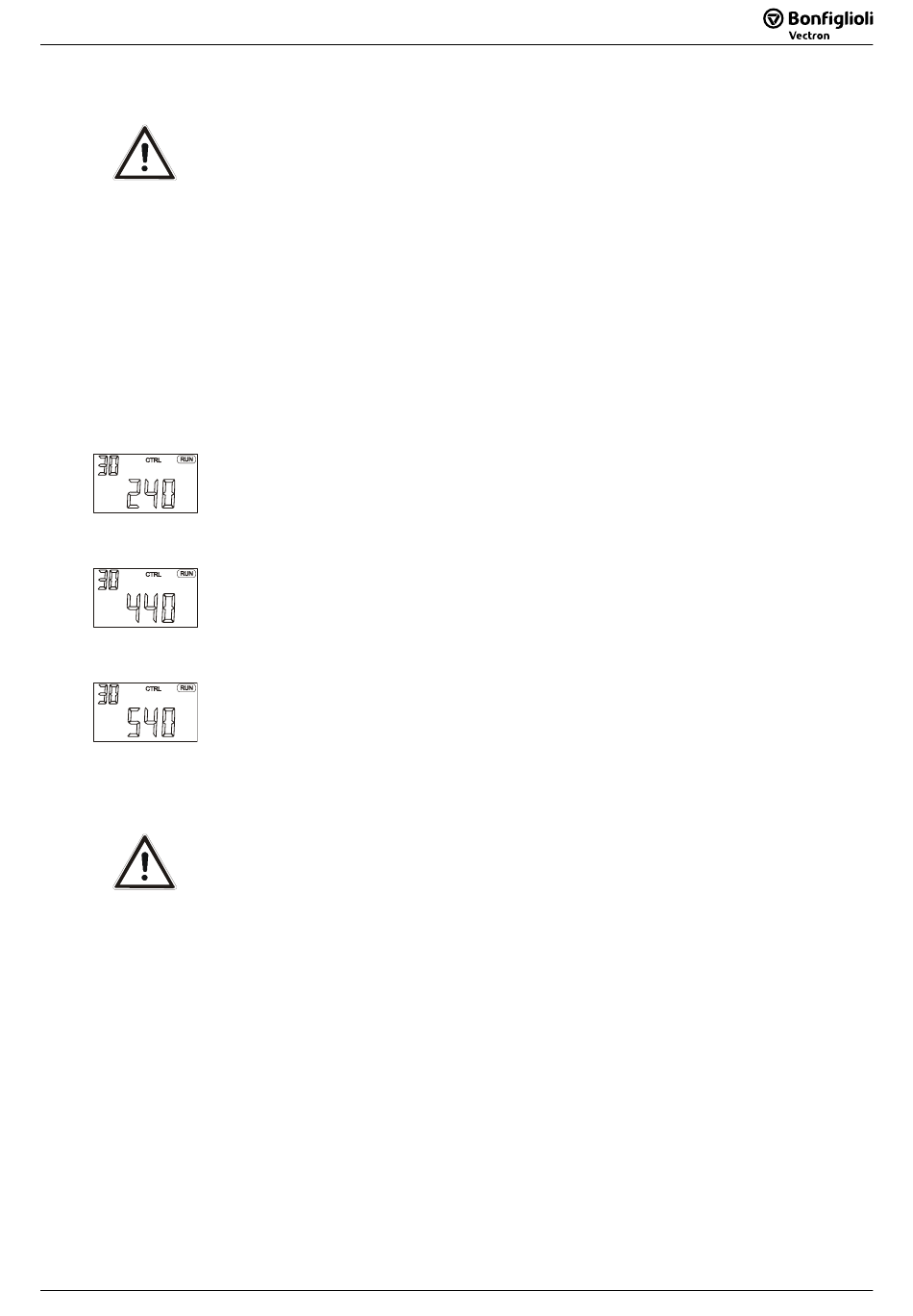

Konfiguration 240, feldorientierte Regelung mit Positionierung
Die Konfiguration 240 erweitert die feldorientierte Regelung einer Asynchronmaschi-
ne um die Funktionen der Positionierung.
Die Motorregelung und die Positionierregelung können den gleichen Geber (Motor-
geber) oder verschiedene Geber (Motorgeber und Streckengeber) verwenden.
Konfiguration 440, geberlose feldorientierte Regelung mit Positionierung
Die Konfiguration 440 erweitert die geberlose feldorientierte Regelung einer Asyn-
chronmaschine um die Funktionen der Positionierung.
Die Motorregelung erfolgt geberlos. Die Positionierregelung kann über einen beliebi-
gen Gebereingang genutzt werden.
Konfiguration 540, feldorientierte Regelung einer Synchronmaschine mit
Positionierung
Die Konfiguration 540 erweitert die feldorientierte Regelung einer Synchronmaschine
um die Funktionen der Positionierung. Dies erfordert ein Erweiterungsmodul EM-RES
mit Resolverschnittstelle.
Die Motorregelung und die Positionierregelung können den gleichen Geber (Motor-
geber) oder verschiedene Geber (Motorgeber und Streckengeber) verwenden.
Vorsicht!
Hinweis:
Hinweis:
04/08
04/08

Motor Inbetriebnahme

Bei der geführten Inbetriebnahme die Sicherheitshinweise im Kapitel
„Allgemeine Sicherheits- und Anwendungshinweise" und in der Be-
triebsanleitung oder Kurzanleitung „Quick Start Guide" des Frequenzum-
richters beachten.
Die geführte Inbetriebnahme beinhaltet die Funktion zur Parameter-
identifikation. Durch eine Messung werden die Parameter ermittelt und
entsprechend eingestellt. Bei erhöhten Anforderungen an die Genauig-
keit der Drehzahl-/Drehmomentregelung sollte nach der ersten geführ-
ten Inbetriebnahme diese noch einmal unter Betriebsbedingungen
durchgeführt werden, da ein Teil der Maschinendaten von der Betriebs-
temperatur abhängig ist.
Für die Steuerung einer Synchronmaschine in der Konfiguration 540
muss vor der geführten Inbetriebnahme zunächst der Parameter
set
382 eingestellt werden. Dazu entsprechend der Betriebsanleitung
für das installierte Erweiterungsmodul EM-RES vorgehen. Ansonsten
sind Personenschäden oder Beschädigungen der Maschine möglich.
Für die erste Inbetriebnahme kann der Antrieb mit Hilfe der JOG-
Funktion manuell über die Tastenfunktion „FUN" oder über Digitalein-
gänge gefahren werden.
Der automatische Ablauf von Fahrsätzen kann für die Inbetriebnahme in
der Geschwindigkeit reduziert werden. Dies wird durch die Funktion des
Geschwindigkeits-Override realisiert.
Die Benutzung des Motorgebers für Motorregelung und Positionierrege-
lung kann nur in schlupffreien Systemen (zum Beispiel Linearspindel)
optimal eingesetzt werden. Verwenden Sie in schlupfbehafteten Syste-
men (zum Beispiel Rad-Schiene) stets einen Streckengeber für optimale
Ergebnisse.
