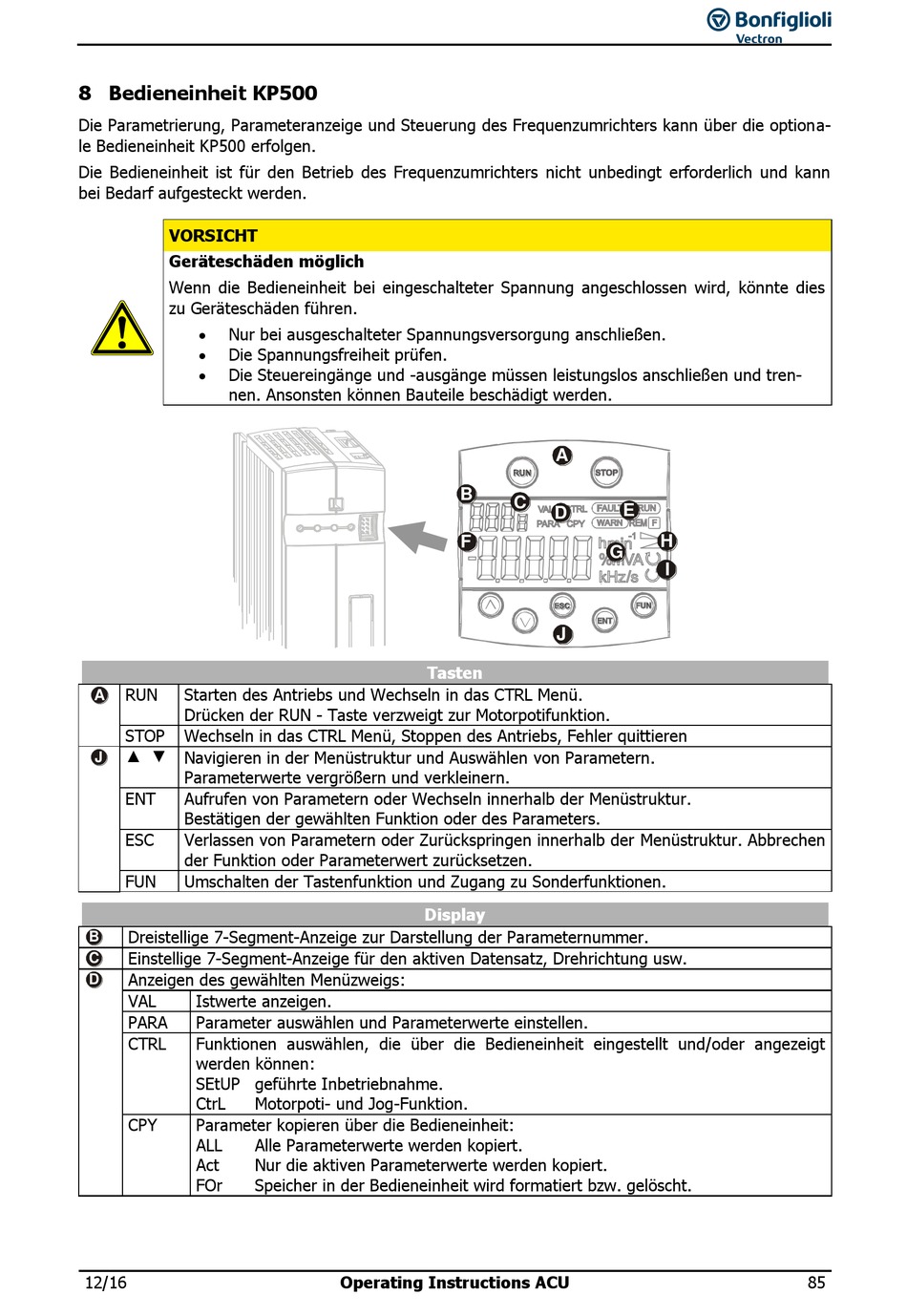

8 Bedieneinheit KP500

Die Parametrierung, Parameteranzeige und Steuerung des Frequenzumrichters kann über die optiona-
le Bedieneinheit KP500 erfolgen.
Die Bedieneinheit ist für den Betrieb des Frequenzumrichters nicht unbedingt erforderlich und kann
bei Bedarf aufgesteckt werden.
VORSICHT
Geräteschäden möglich
Wenn die Bedieneinheit bei eingeschalteter Spannung angeschlossen wird, könnte dies
zu Geräteschäden führen.
 Nur bei ausgeschalteter Spannungsversorgung anschließen.
 Die Spannungsfreiheit prüfen.
 Die Steuereingänge und -ausgänge müssen leistungslos anschließen und tren-
nen. Ansonsten können Bauteile beschädigt werden.
RUN Starten des Antriebs und Wechseln in das CTRL Menü.
A
Drücken der RUN - Taste verzweigt zur Motorpotifunktion.
STOP Wechseln in das CTRL Menü, Stoppen des Antriebs, Fehler quittieren
▲ ▼ Navigieren in der Menüstruktur und Auswählen von Parametern.
J
Parameterwerte vergrößern und verkleinern.
ENT Aufrufen von Parametern oder Wechseln innerhalb der Menüstruktur.
Bestätigen der gewählten Funktion oder des Parameters.
ESC Verlassen von Parametern oder Zurückspringen innerhalb der Menüstruktur. Abbrechen
der Funktion oder Parameterwert zurücksetzen.
FUN Umschalten der Tastenfunktion und Zugang zu Sonderfunktionen.
Dreistellige 7-Segment-Anzeige zur Darstellung der Parameternummer.
B
Einstellige 7-Segment-Anzeige für den aktiven Datensatz, Drehrichtung usw.
C
Anzeigen des gewählten Menüzweigs:
D
VAL Istwerte anzeigen.
PARA Parameter auswählen und Parameterwerte einstellen.
CTRL Funktionen auswählen, die über die Bedieneinheit eingestellt und/oder angezeigt
werden können:
SEtUP geführte Inbetriebnahme.
CtrL
CPY Parameter kopieren über die Bedieneinheit:
ALL
Act
FOr
12/16
Display
Motorpoti- und Jog-Funktion.
Alle Parameterwerte werden kopiert.
Nur die aktiven Parameterwerte werden kopiert.
Speicher in der Bedieneinheit wird formatiert bzw. gelöscht.
Operating Instructions ACU
A
B
C
D
F
J
Tasten
E
H
G
I
