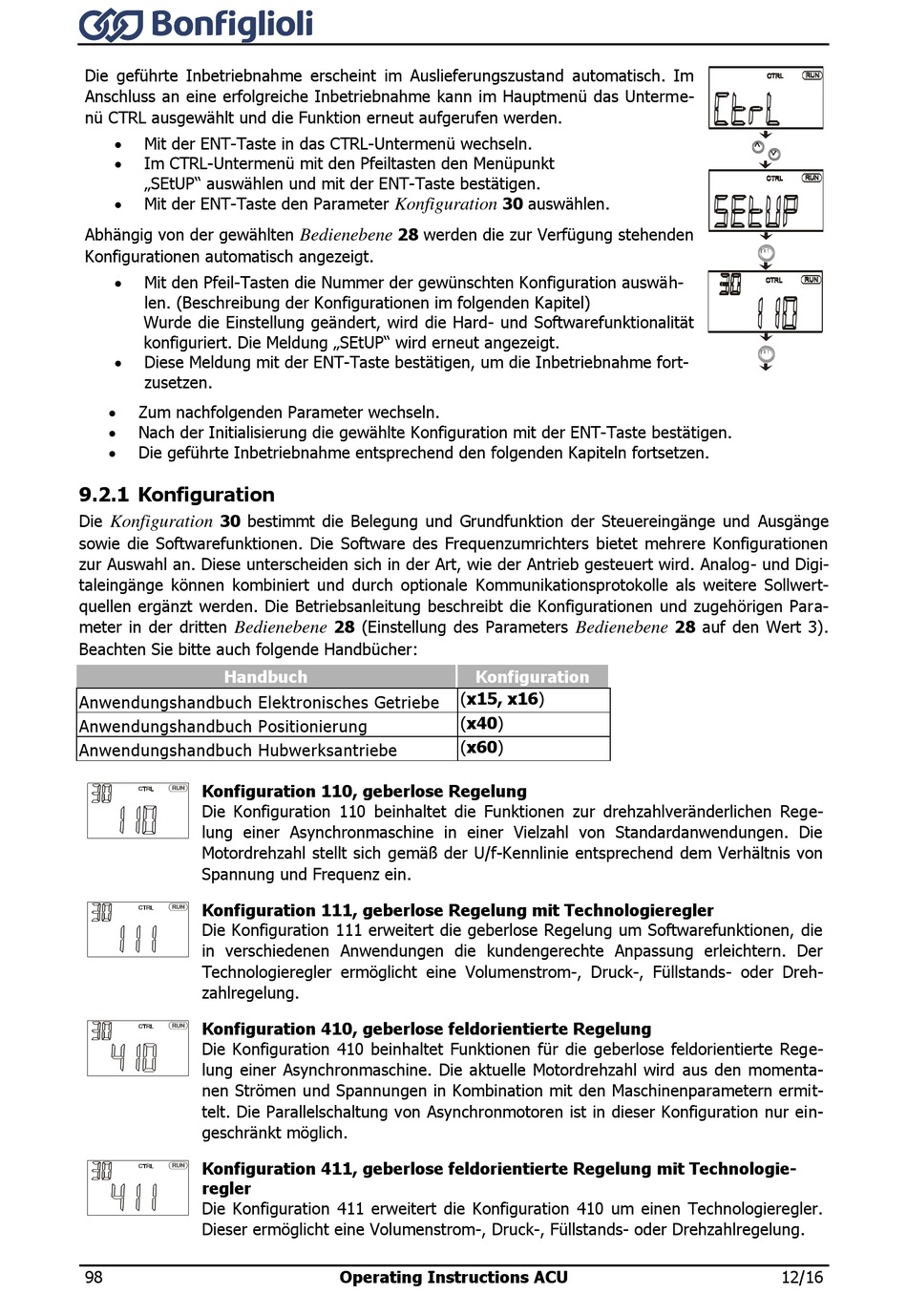

Die geführte Inbetriebnahme erscheint im Auslieferungszustand automatisch. Im
Anschluss an eine erfolgreiche Inbetriebnahme kann im Hauptmenü das Unterme-
nü CTRL ausgewählt und die Funktion erneut aufgerufen werden.
 Mit der ENT-Taste in das CTRL-Untermenü wechseln.
 Im CTRL-Untermenü mit den Pfeiltasten den Menüpunkt
„SEtUP" auswählen und mit der ENT-Taste bestätigen.
 Mit der ENT-Taste den Parameter
Abhängig von der gewählten
Konfigurationen automatisch angezeigt.
 Mit den Pfeil-Tasten die Nummer der gewünschten Konfiguration auswäh-
len. (Beschreibung der Konfigurationen im folgenden Kapitel)
Wurde die Einstellung geändert, wird die Hard- und Softwarefunktionalität
konfiguriert. Die Meldung „SEtUP" wird erneut angezeigt.
 Diese Meldung mit der ENT-Taste bestätigen, um die Inbetriebnahme fort-
zusetzen.
 Zum nachfolgenden Parameter wechseln.
 Nach der Initialisierung die gewählte Konfiguration mit der ENT-Taste bestätigen.
 Die geführte Inbetriebnahme entsprechend den folgenden Kapiteln fortsetzen.

9.2.1 Konfiguration

Die 30 bestimmt die Belegung und Grundfunktion der Steuereingänge und Ausgänge
Konfiguration
sowie die Softwarefunktionen. Die Software des Frequenzumrichters bietet mehrere Konfigurationen
zur Auswahl an. Diese unterscheiden sich in der Art, wie der Antrieb gesteuert wird. Analog- und Digi-
taleingänge können kombiniert und durch optionale Kommunikationsprotokolle als weitere Sollwert-
quellen ergänzt werden. Die Betriebsanleitung beschreibt die Konfigurationen und zugehörigen Para-
meter in der dritten
Bedienebene
Beachten Sie bitte auch folgende Handbücher:
Handbuch
Anwendungshandbuch Elektronisches Getriebe
Anwendungshandbuch Positionierung
Anwendungshandbuch Hubwerksantriebe
Konfiguration 110, geberlose Regelung
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Rege-
lung einer Asynchronmaschine in einer Vielzahl von Standardanwendungen. Die
Motordrehzahl stellt sich gemäß der U/f-Kennlinie entsprechend dem Verhältnis von
Spannung und Frequenz ein.
Konfiguration 111, geberlose Regelung mit Technologieregler
Die Konfiguration 111 erweitert die geberlose Regelung um Softwarefunktionen, die
in verschiedenen Anwendungen die kundengerechte Anpassung erleichtern. Der
Technologieregler ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Dreh-
zahlregelung.
Konfiguration 410, geberlose feldorientierte Regelung
Die Konfiguration 410 beinhaltet Funktionen für die geberlose feldorientierte Rege-
lung einer Asynchronmaschine. Die aktuelle Motordrehzahl wird aus den momenta-
nen Strömen und Spannungen in Kombination mit den Maschinenparametern ermit-
telt. Die Parallelschaltung von Asynchronmotoren ist in dieser Konfiguration nur ein-
geschränkt möglich.
Konfiguration 411, geberlose feldorientierte Regelung mit Technologie-
regler
Die Konfiguration 411 erweitert die Konfiguration 410 um einen Technologieregler.
Dieser ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlregelung.
98
Konfiguration
28 werden die zur Verfügung stehenden
Bedienebene
28 (Einstellung des Parameters
(x15, x16)
(x40)
(x60)
Operating Instructions ACU
30 auswählen.
Bedienebene
Konfiguration
E N T
E N T
28 auf den Wert 3).
