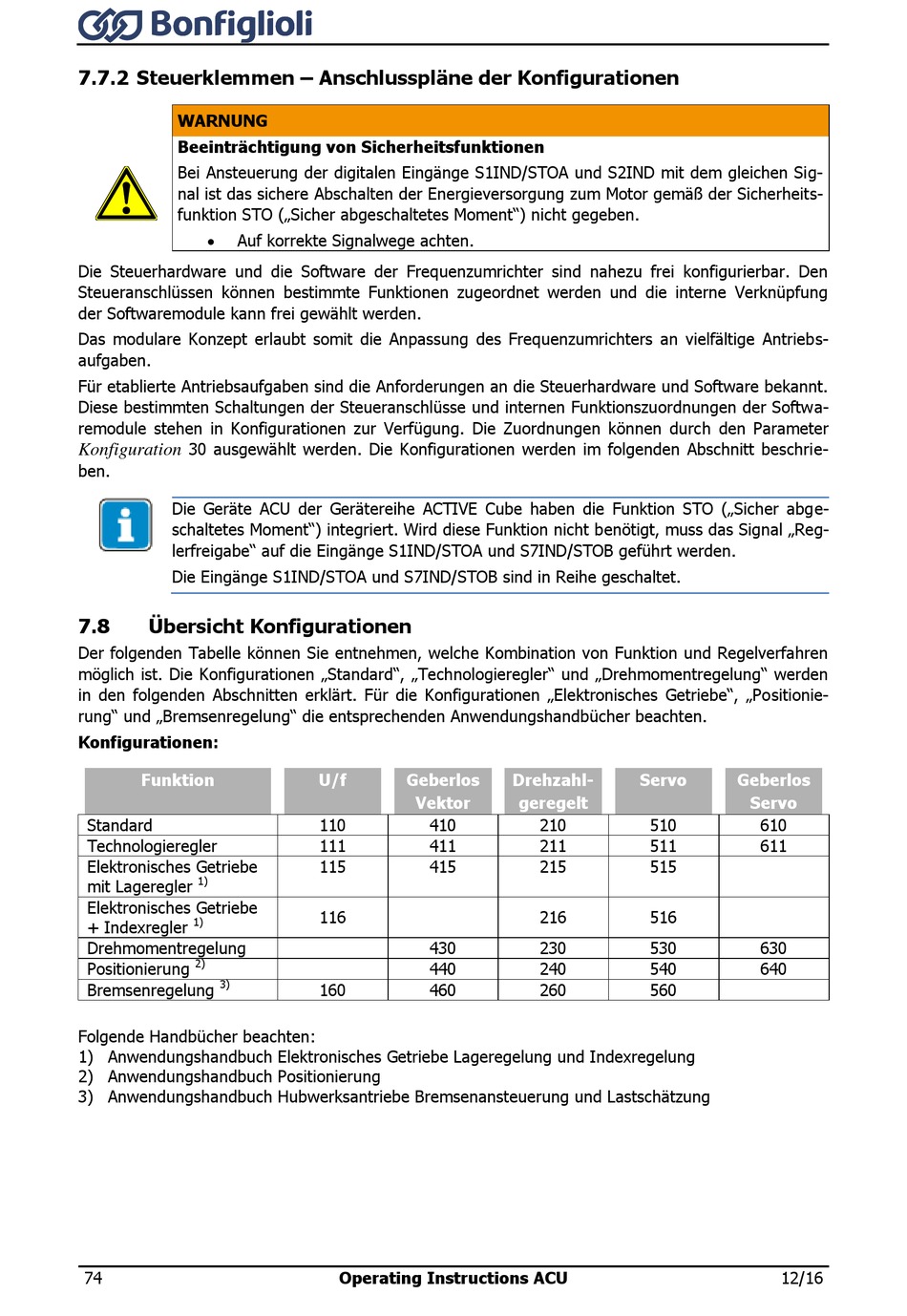

7.7.2 Steuerklemmen – Anschlusspläne der Konfigurationen
WARNUNG
Beeinträchtigung von Sicherheitsfunktionen
Bei Ansteuerung der digitalen Eingänge S1IND/STOA und S2IND mit dem gleichen Sig-
nal ist das sichere Abschalten der Energieversorgung zum Motor gemäß der Sicherheits-
funktion STO („Sicher abgeschaltetes Moment") nicht gegeben.
 Auf korrekte Signalwege achten.
Die Steuerhardware und die Software der Frequenzumrichter sind nahezu frei konfigurierbar. Den
Steueranschlüssen können bestimmte Funktionen zugeordnet werden und die interne Verknüpfung
der Softwaremodule kann frei gewählt werden.
Das modulare Konzept erlaubt somit die Anpassung des Frequenzumrichters an vielfältige Antriebs-
aufgaben.
Für etablierte Antriebsaufgaben sind die Anforderungen an die Steuerhardware und Software bekannt.
Diese bestimmten Schaltungen der Steueranschlüsse und internen Funktionszuordnungen der Softwa-
remodule stehen in Konfigurationen zur Verfügung. Die Zuordnungen können durch den Parameter
30 ausgewählt werden. Die Konfigurationen werden im folgenden Abschnitt beschrie-
Konfiguration
ben.
Die Geräte ACU der Gerätereihe ACTIVE Cube haben die Funktion STO („Sicher abge-
schaltetes Moment") integriert. Wird diese Funktion nicht benötigt, muss das Signal „Reg-
lerfreigabe" auf die Eingänge S1IND/STOA und S7IND/STOB geführt werden.
Die Eingänge S1IND/STOA und S7IND/STOB sind in Reihe geschaltet.
7.8 Übersicht Konfigurationen
Der folgenden Tabelle können Sie entnehmen, welche Kombination von Funktion und Regelverfahren
möglich ist. Die Konfigurationen „Standard", „Technologieregler" und „Drehmomentregelung" werden
in den folgenden Abschnitten erklärt. Für die Konfigurationen „Elektronisches Getriebe", „Positionie-
rung" und „Bremsenregelung" die entsprechenden Anwendungshandbücher beachten.
Konfigurationen:
Funktion
Standard
Technologieregler
Elektronisches Getriebe
1)
mit Lageregler
Elektronisches Getriebe
1)
+ Indexregler
Drehmomentregelung
2)
Positionierung
3)
Bremsenregelung
Folgende Handbücher beachten:
1) Anwendungshandbuch Elektronisches Getriebe Lageregelung und Indexregelung
2) Anwendungshandbuch Positionierung
3) Anwendungshandbuch Hubwerksantriebe Bremsenansteuerung und Lastschätzung
74
U/f Geberlos
Vektor
110 410
111 411
115 415
116
430
440
160 460
Operating Instructions ACU
Drehzahl- Servo
geregelt
210 510
211 511
215 515
216 516
230 530
240 540
260 560
Geberlos
Servo
610
611
630
640
