BONFIGLIOLI Active Cube 201 Betriebshandbuch Seite 166

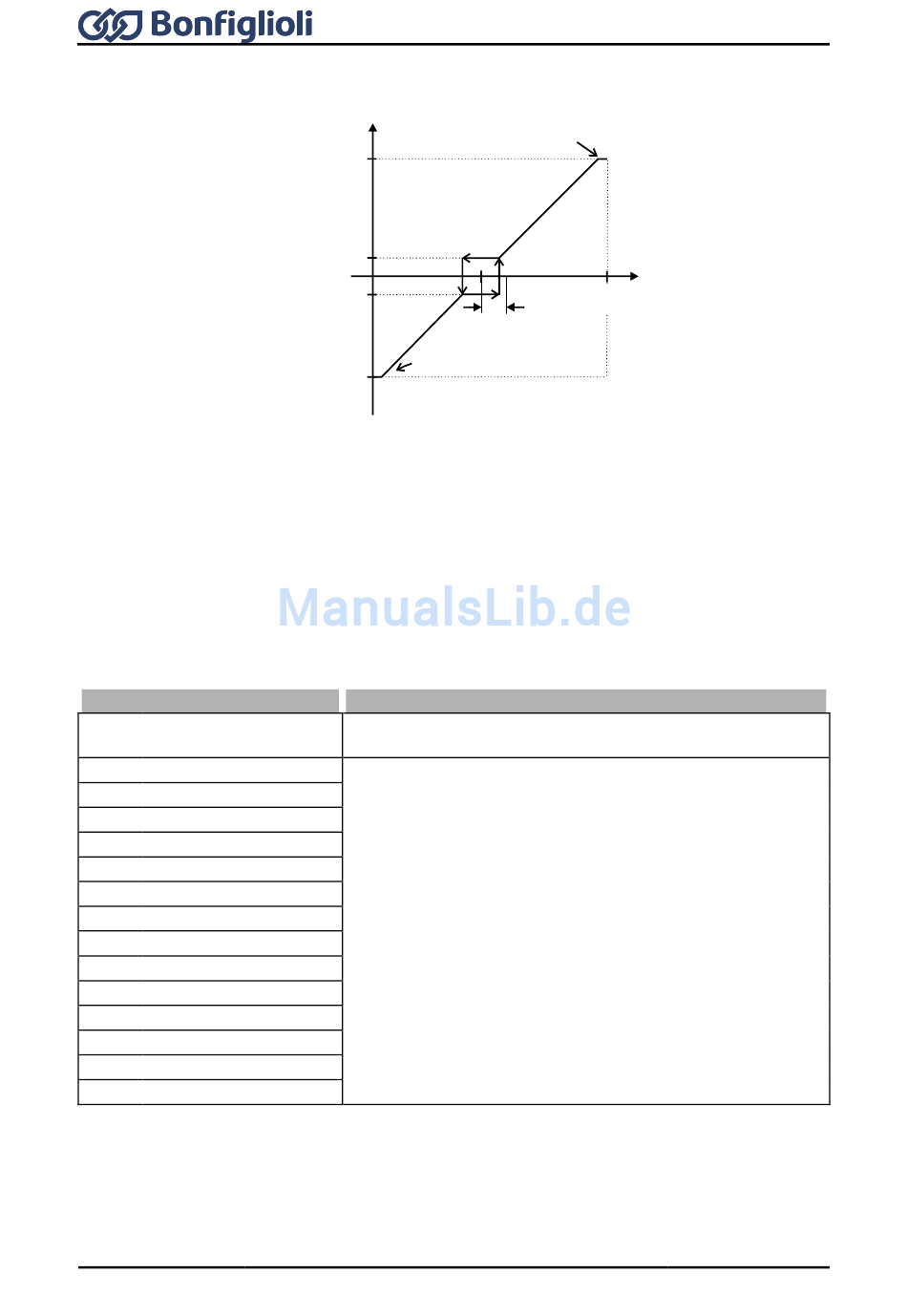

Der werkseitig eingestellte Parameter
erweitert das parametrierte Toleranzband zur Hysterese.
So wird beispielsweise von positiven Eingangssignalen kommend, die Ausgangsgröße so lange auf
dem positiven Minimalwert gehalten, bis das Eingangssignal kleiner wird als der Wert für das Tole-
ranzband in negative Richtung. Erst dann wird auf der eingestellten Kennlinie weiter verfahren.
16.1.1.4 Filterzeitkonstante
Die Zeitkonstante des Filters für den Analogsollwert ist über den Parameter
einstellbar.
Die Zeitkonstante gibt an, über welche Zeit das Eingangssignal mittels eines Tiefpasses gemittelt wird,
um z. B. Störeinflüsse auszuschalten.
Der Einstellbereich umfasst in 15 Schritten einen Wertebereich zwischen 0 ms und 5000 ms.
Filterzeitkonstante
0 - Zeitkonstante 0 ms
2 - Zeitkonstante 2 ms
4 - Zeitkonstante 4 ms
8 - Zeitkonstante 8 ms
16 - Zeitkonstante 16 ms
32 - Zeitkonstante 32 ms
64 - Zeitkonstante 64 ms
128 - Zeitkonstante 128 ms
256 - Zeitkonstante 256 ms
512 - Zeitkonstante 512 ms
1000 - Zeitkonstante 1000 ms
2000 - Zeitkonstante 2000 ms
3000 - Zeitkonstante 3000 ms
4000 - Zeitkonstante 4000 ms
5000 - Zeitkonstante 5000 ms
166
Minimale Frequenz
pos. Maximalwert
pos. Minimalwert
neg. Minimalwert
(X1/Y1)
neg. Maximalwert
Toleranzband mit eingestellter Minimalfrequenz
451
Filter deaktiviert – Analogsollwert wird ungefiltert durchge-
leitet.
Filter aktiviert – Mittelung des Eingangssignals über den
eingestellten Wert der Filterzeitkonstanten.
Operating Instructions ACU
418 oder
Minimaler Prozentsollwert
(X2/Y2)
+10 V
(+20 mA)
Nullpunkt
Toleranzband
Funktion
518
451
Filterzeitkonstante
12/16
