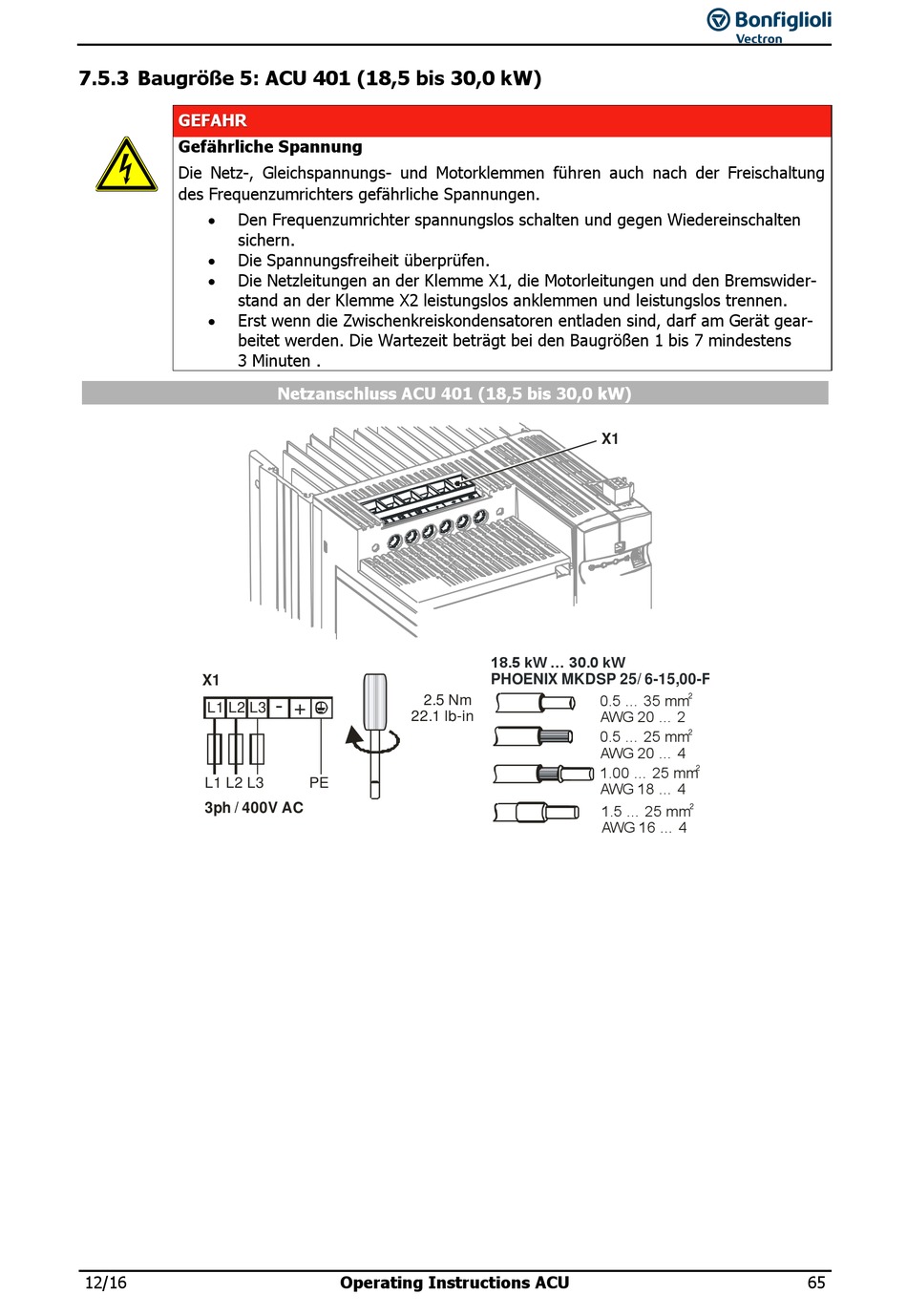

7.5.3 Baugröße 5: ACU 401 (18,5 bis 30,0 kW)
GEFAHR
Gefährliche Spannung
Die Netz-, Gleichspannungs- und Motorklemmen führen auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen.
 Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten
sichern.
 Die Spannungsfreiheit überprüfen.
 Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswider-
stand an der Klemme X2 leistungslos anklemmen und leistungslos trennen.
 Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gear-
beitet werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens
3 Minuten .
X1
L1 L2 L3
L1 L2 L3
3ph / 400V AC
12/16
Netzanschluss ACU 401 (18,5 bis 30,0 kW)
2.5 Nm
-
+
22.1 lb-in
PE
Operating Instructions ACU
X1
18.5 kW ... 30.0 kW
PHOENIX MKDSP 25/ 6-15,00-F
0.5 ... 35 mm
AWG 20 ... 2
0.5 ... 25 mm
AWG 20 ... 4
1.00 ... 25 mm
AWG 18 ... 4
1.5 ... 25 mm
AWG 16 ... 4
2
2
2
2
65
