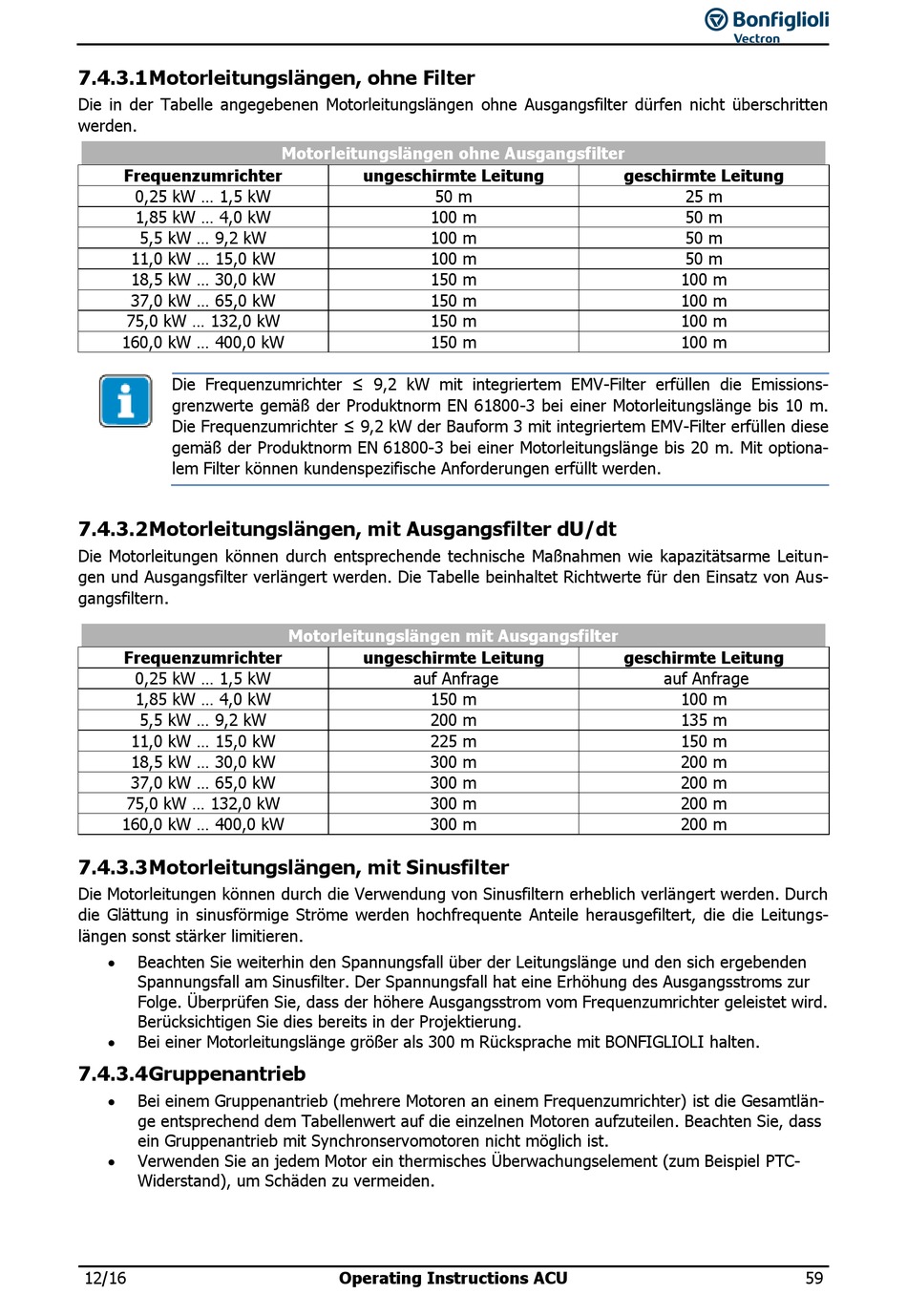

7.4.3.1 Motorleitungslängen, ohne Filter
Die in der Tabelle angegebenen Motorleitungslängen ohne Ausgangsfilter dürfen nicht überschritten
werden.
Frequenzumrichter
0,25 kW ... 1,5 kW
1,85 kW ... 4,0 kW
5,5 kW ... 9,2 kW
11,0 kW ... 15,0 kW
18,5 kW ... 30,0 kW
37,0 kW ... 65,0 kW
75,0 kW ... 132,0 kW
160,0 kW ... 400,0 kW
Die Frequenzumrichter ≤ 9,2 kW mit integriertem EMV-Filter erfüllen die Emissions-
grenzwerte gemäß der Produktnorm EN 61800-3 bei einer Motorleitungslänge bis 10 m.
Die Frequenzumrichter ≤ 9,2 kW der Bauform 3 mit integriertem EMV-Filter erfüllen diese
gemäß der Produktnorm EN 61800-3 bei einer Motorleitungslänge bis 20 m. Mit optiona-
lem Filter können kundenspezifische Anforderungen erfüllt werden.
7.4.3.2 Motorleitungslängen, mit Ausgangsfilter dU/dt
Die Motorleitungen können durch entsprechende technische Maßnahmen wie kapazitätsarme Leitun-
gen und Ausgangsfilter verlängert werden. Die Tabelle beinhaltet Richtwerte für den Einsatz von Aus-
gangsfiltern.
Frequenzumrichter
0,25 kW ... 1,5 kW
1,85 kW ... 4,0 kW
5,5 kW ... 9,2 kW
11,0 kW ... 15,0 kW
18,5 kW ... 30,0 kW
37,0 kW ... 65,0 kW
75,0 kW ... 132,0 kW
160,0 kW ... 400,0 kW
7.4.3.3 Motorleitungslängen, mit Sinusfilter
Die Motorleitungen können durch die Verwendung von Sinusfiltern erheblich verlängert werden. Durch
die Glättung in sinusförmige Ströme werden hochfrequente Anteile herausgefiltert, die die Leitungs-
längen sonst stärker limitieren.
 Beachten Sie weiterhin den Spannungsfall über der Leitungslänge und den sich ergebenden
Spannungsfall am Sinusfilter. Der Spannungsfall hat eine Erhöhung des Ausgangsstroms zur
Folge. Überprüfen Sie, dass der höhere Ausgangsstrom vom Frequenzumrichter geleistet wird.
Berücksichtigen Sie dies bereits in der Projektierung.

Bei einer Motorleitungslänge größer als 300 m Rücksprache mit BONFIGLIOLI halten.
7.4.3.4 Gruppenantrieb
 Bei einem Gruppenantrieb (mehrere Motoren an einem Frequenzumrichter) ist die Gesamtlän-
ge entsprechend dem Tabellenwert auf die einzelnen Motoren aufzuteilen. Beachten Sie, dass
ein Gruppenantrieb mit Synchronservomotoren nicht möglich ist.
 Verwenden Sie an jedem Motor ein thermisches Überwachungselement (zum Beispiel PTC-
Widerstand), um Schäden zu vermeiden.
12/16
Motorleitungslängen ohne Ausgangsfilter
ungeschirmte Leitung
50 m
100 m
100 m
100 m
150 m
150 m
150 m
150 m
Motorleitungslängen mit Ausgangsfilter
ungeschirmte Leitung
auf Anfrage
150 m
200 m
225 m
300 m
300 m
300 m
300 m
Operating Instructions ACU
geschirmte Leitung
25 m
50 m
50 m
50 m
100 m
100 m
100 m
100 m
geschirmte Leitung
auf Anfrage
100 m
135 m
150 m
200 m
200 m
200 m
200 m
