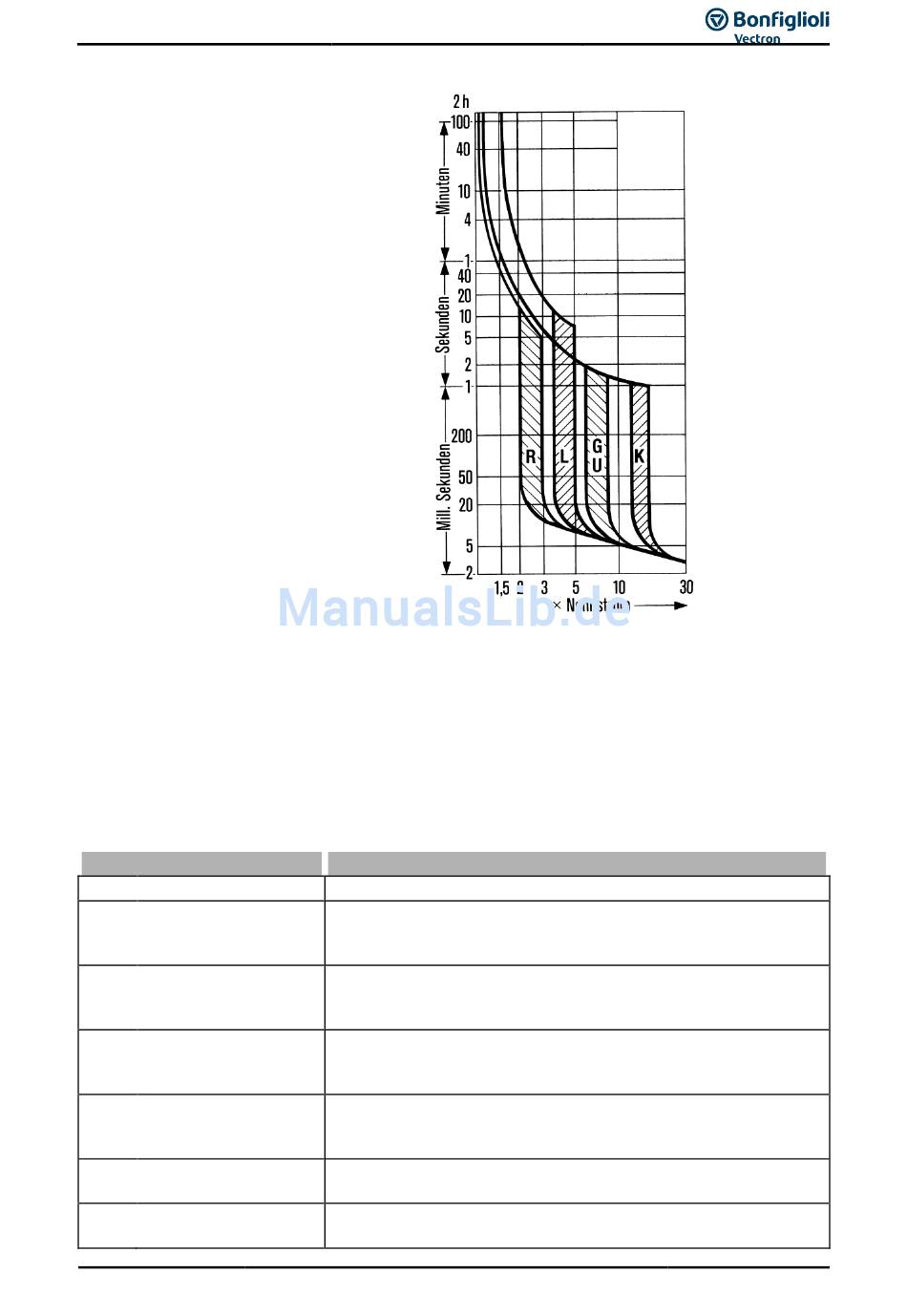

Im Handel sind konventionelle Motorschutz-
schalter für unterschiedliche Anwendungen
mit verschiedenen Auslösecharakteristiken
(L, G/U, R und K), gemäß nebenstehendem
Diagramm, erhältlich. Da Frequenzumrichter
in den meisten Fällen zur Speisung von Mo-
toren genutzt werden, die wiederum als
Betriebsmittel mit sehr hohen Anlaufströmen
eingestuft werden, ist in dieser Funktion
ausschließlich die K-Charakteristik realisiert.
Entgegen der Arbeitsweise eines konventio-
nellen Motorschutzschalters, der bei Errei-
chen der Auslöseschwelle sofort das zu
schützende Betriebsmittel freischaltet, bietet
diese Funktion die Möglichkeit statt einer
sofortigen Abschaltung eine Warnmeldung
auszugeben.
Der Nennstrom des Motorschutzschalters
bezieht sich auf den Motorbemessungs-
strom, der mit dem Parameter
371 des jeweiligen Datensatzes vor-
strom
gegeben wird.
Die Nennwerte des Frequenzumrichters bei
der Dimensionierung der Anwendung ent-
sprechend berücksichtigen.
Die Funktion des Motorschutzschalters ist datensatzumschaltbar. Damit können an einem Frequenzu-
mrichter unterschiedliche Motoren betrieben werden. Für jeden Motor kann somit ein eigener Motor-
schutzschalter existieren.
Für den Betriebsfall, dass ein Motor am Frequenzumrichter betrieben wird, für den einige Einstellgrö-
ßen, wie z. B. Minimal- und Maximalfrequenz über die Datensatzumschaltung verändert werden, darf
nur ein Motorschutzschalter vorhanden sein. Diese Funktionalität kann durch Wahl des Parameters
571 für den Einzelmotorbetrieb oder Mehrmotorenbetrieb differenziert werden.
Betriebsart
571
Betriebsart
0 - Aus
K-Char., Mehrmotorb.,
1 -
Fehlerabsch.
K-Char., Einzelmotor,
2 -
Fehlerabsch.
K-Char., Mehrmotorb.,
11 -
Warnmeldung
K-Char., Einzelmotor,
22 -
Warnmeldung
I²t, Einzelmotor, Feh-
42 -
lerabsch.
I²t, Mehrmotorb.,
51 -
Warnmeldung
12/16
Bemessungs-
Die Funktion ist deaktiviert.
In jedem der vier Datensätze werden die Bemessungswerte
überwacht. Die Überlastung des Antriebs wird durch Fehlerab-
schaltung "F0401" vermieden.
Die Bemessungswerte im ersten Datensatz werden unabhängig
vom aktiven Datensatz verwendet. Die Überlastung des An-
triebs wird durch Fehlerabschaltung "F0401" vermieden.
In jedem der vier Datensätze werden die Bemessungswerte
überwacht. Die Überlastung des Antriebs wird durch eine
Warnmeldung "A0200" signalisiert.
Die Bemessungswerte im ersten Datensatz werden unabhängig
vom aktiven Datensatz verwendet. Die Überlastung des A n-
triebs wird durch eine Warnmeldung "A0200" signalisiert.
siehe Kapitel 19.5.2
siehe Kapitel 19.5.2
