5 Reparatur
5.8.4 Austauschen des Getriebes von Achse 4
Fortsetzung

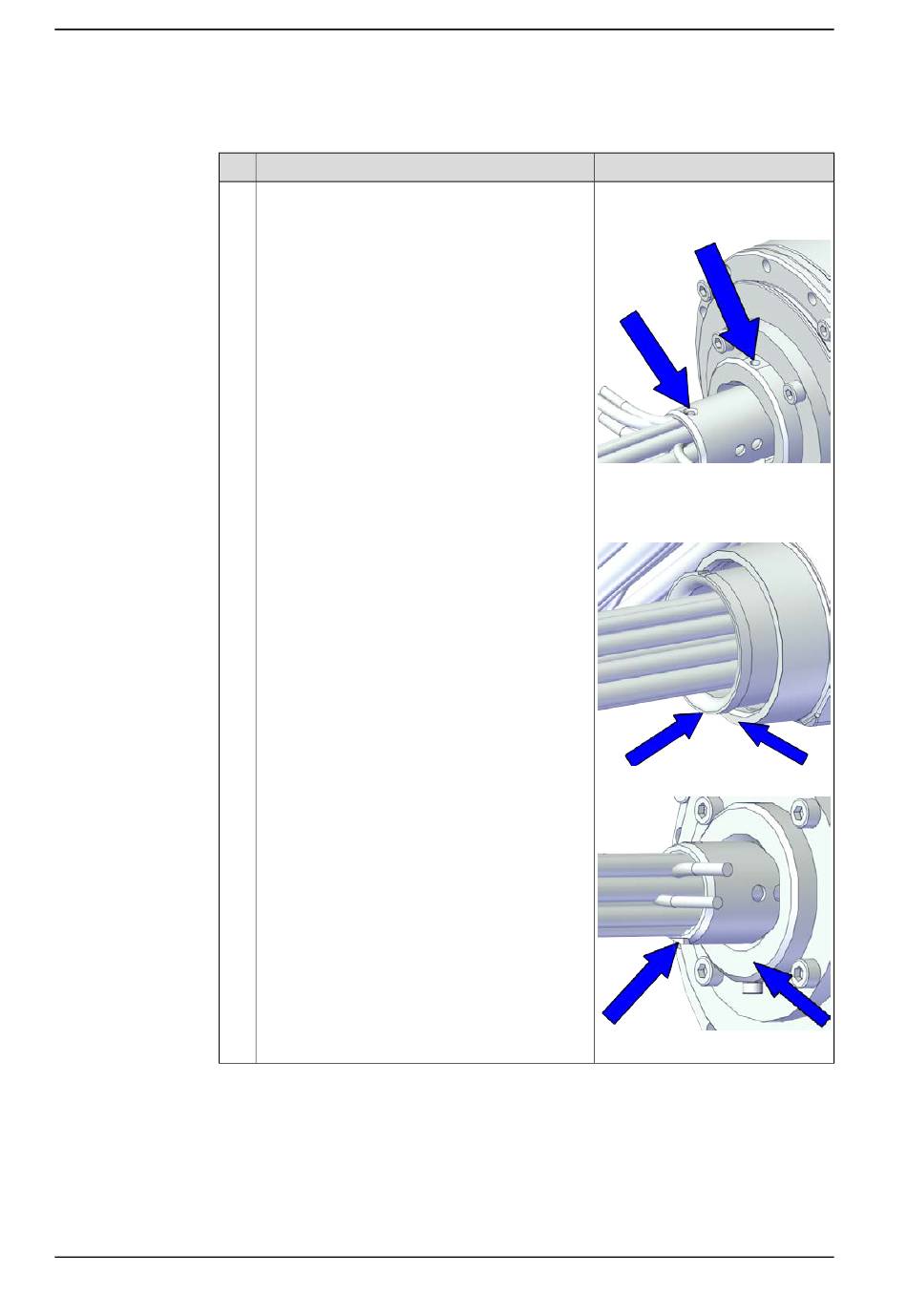

Sichern des oberen Kabelpakets am Getriebe von Achse 4.
1
Fortsetzung auf nächster Seite
542
Aktion
Stellen Sie Folgendes sicher:
•
Die Bohrung am Kabelschutzrohr ist an der
Bohrung der Sicherungsschraube am Ge-
triebe ausgerichtet.
•
Die Oberfläche des Kabelschutzrohres
verläuft an einer Seite vollkommen parallel
zur Antriebsrollen-Abdeckung und an der
anderen Seite parallel zum Flansch.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
In der nachfolgenden Abbildung
sehen Sie die aneinander auszu-
richtenden Bohrungen.
xx1800003018
In der nachfolgenden Abbildung
sehen Sie die parallel zueinander
auszurichtenden Flächen.
xx1800003019
xx1800003020
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
