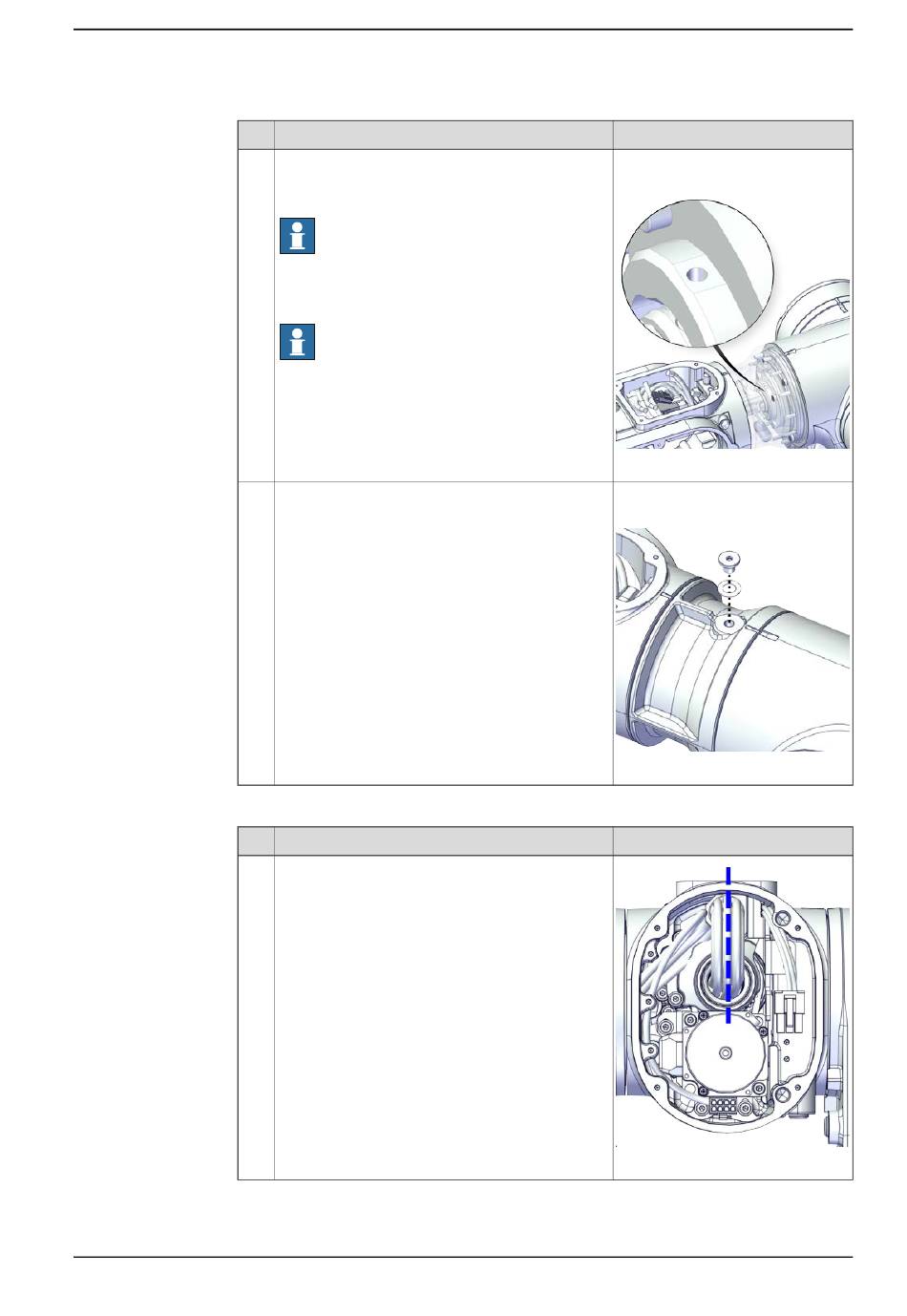

Wiederanschluss der Verbinder des Motors von Achse 4.
1
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Tragen Sie etwas Schraubensicherung Loctite
243 auf die Verschlussschraube auf und setzen
Sie diese wieder ein.
Hinweis
Vergewissern Sie sich, dass der Kopf der Ver-
schlussschraube parallel zur Flanschoberfläche
steht.
Hinweis
Entfernen Sie eventuelle überschüssige Schrau-
bensicherungs-Flüssigkeit von der Schraube und
der Bohrung, bevor Sie die Schraube einfügen.
Entfernen Sie auch nach dem Wiedereinsetzen
eventuelle überschüssige Flüssigkeit.
Bringen Sie den Schraubstopfen und die Unterleg-
scheibe wieder an der Verlängerungseinheit an.
Aktion
Überprüfen Sie den Zustand der Verkabelung.
Vergewissern Sie sich, dass die Verkabelung
vertikal verläuft und nicht verdreht ist.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.8.4 Austauschen des Getriebes von Achse 4
Hinweis
Schraube: M3x8 (1 St.)
Anzugsdrehmoment: 0,4 Nm
xx1800003001
Schraubstopfen: 3HAC064146-001
Anzugsdrehmoment: 2 Nm
xx1800003000
Hinweis
xx1800003618
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
543
