5 Reparatur

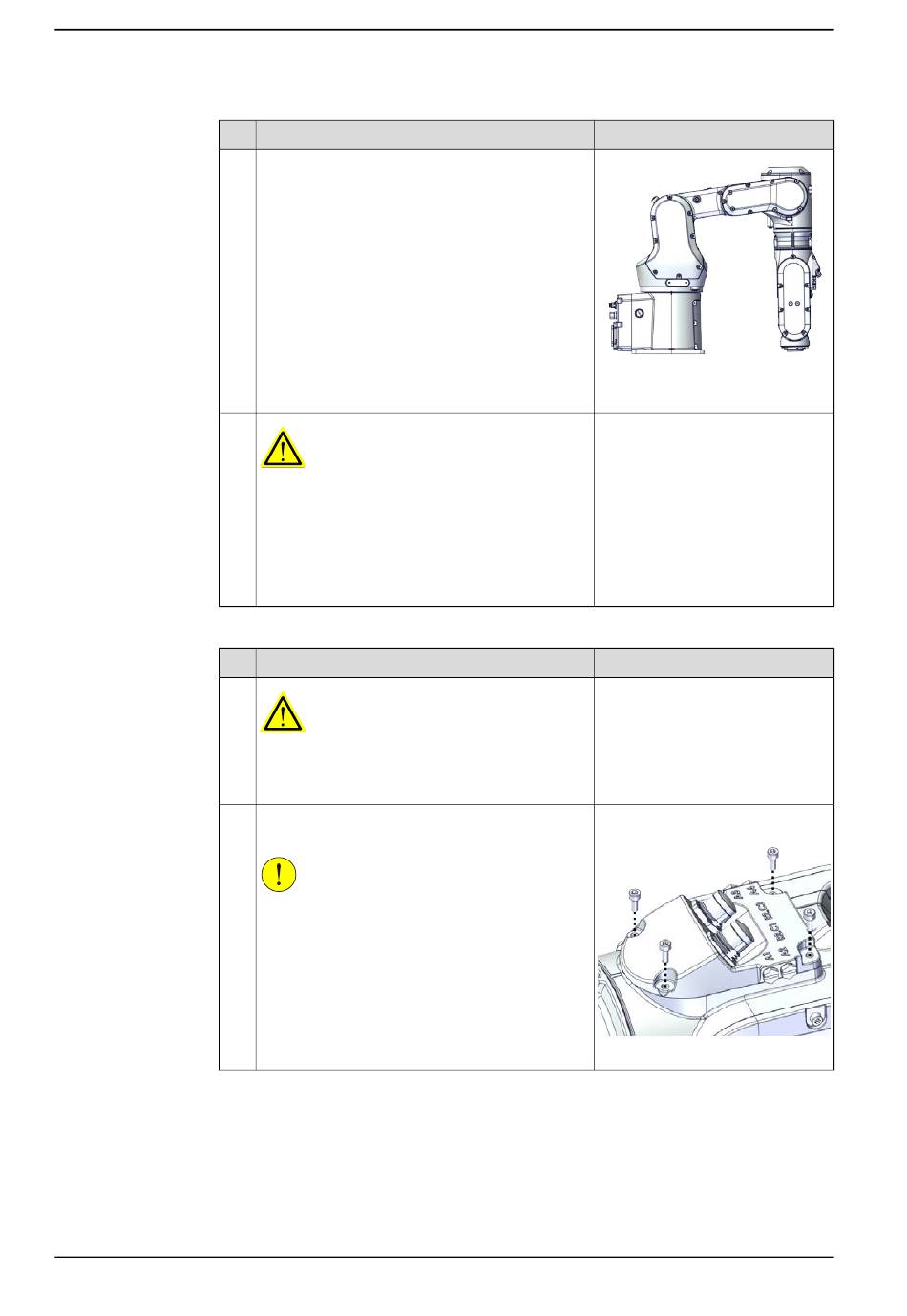

5.8.4 Austauschen des Getriebes von Achse 4
Fortsetzung
2
3
Entnahme der Prozessnabe
1
2
Fortsetzung auf nächster Seite
524
Aktion
Bringen Sie den Roboter in folgende Position:
•
Axis 1: 0°
•
Axis 2: 95°
•
Axis 3: -6°
•
Axis 4: 0°
•
Axis 5: 0°
•
Axis 6: No significance.
GEFAHR
Unterbrechen Sie sämtliche:
•
Stromversorgung
•
pneumatische Druckversorgung
•
Druckluftzufuhr
zum Roboter vor dem Betreten des abgesicherten
Raums.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Entfernen Sie die Schrauben und öffnen Sie die
Abdeckung vorsichtig.
VORSICHT
Achten Sie auf die an der Abdeckung angebrach-
ten Kabel! Sie können die Abdeckung erst dann
vollständig entfernen, wenn die Steckverbinder
abgetrennt sind, wie in den folgenden Schritten
beschrieben.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800003289
Hinweis
xx1800002944
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
