5 Reparatur

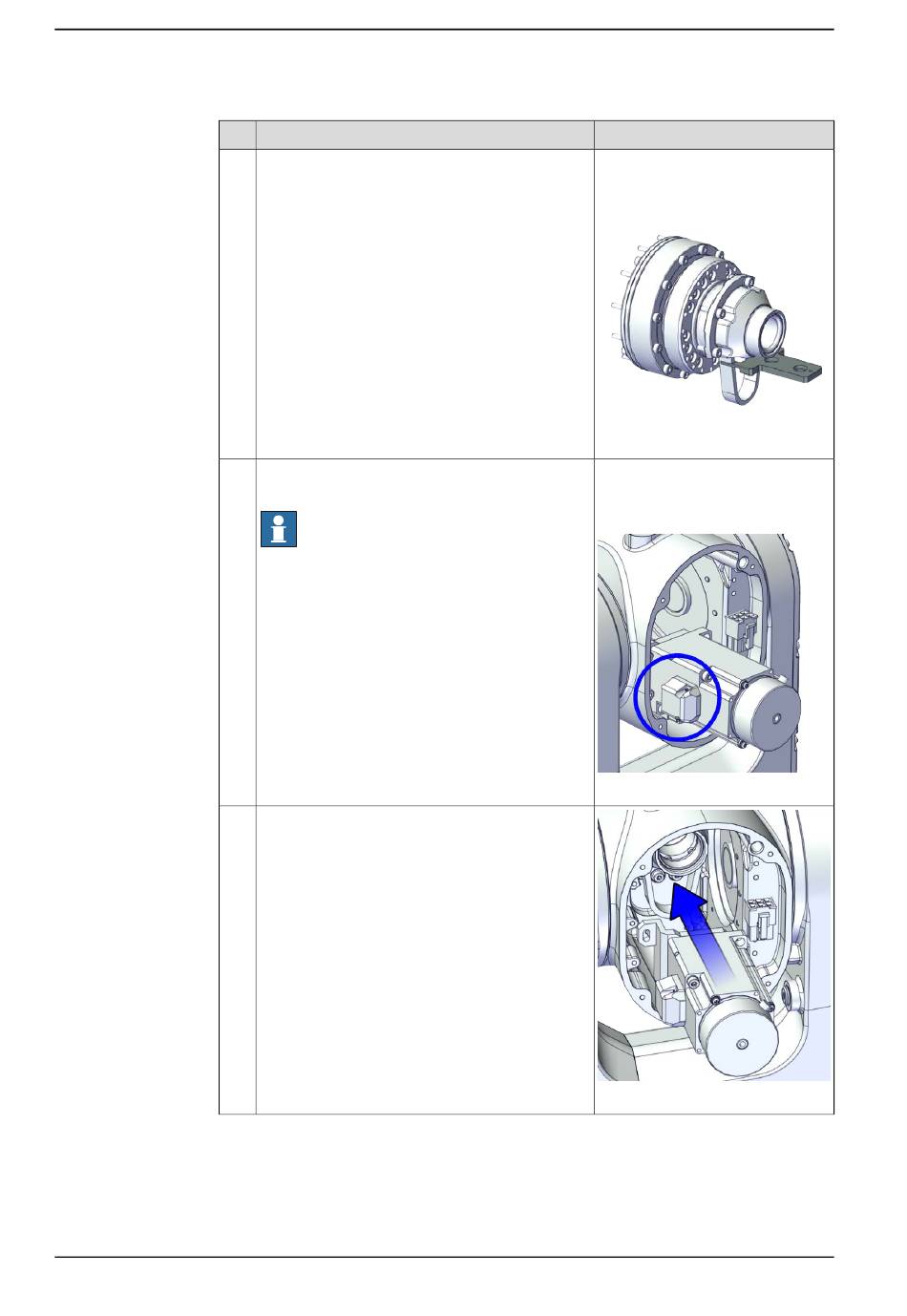

5.7.4 Austauschen des Motors von Achse 4
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
422
Aktion
Befestigen Sie den Antriebsriemen mit dem Motor-
Einbauwerkzeug.
Richten Sie den Motor korrekt aus und bringen
Sie ihn im Gehäuse an.
Hinweis
Vergewissern Sie sich, dass der Motorflansch
nicht auf den Antriebsriemen drückt.
Installieren Sie den Antriebsriemen an der An-
triebsrolle des Motors.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
Einbauwerkzeug Motor Achse 4,
enthalten im Spezialwerkzeugsatz.
3HAC071022-001
xx1900000044
Motorausrichtung: Richten Sie den
Motor entsprechend der Abbildung
unten entsprechend dem einge-
kreisten Motoranschluss aus.
xx1800003287
xx1800003617
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
