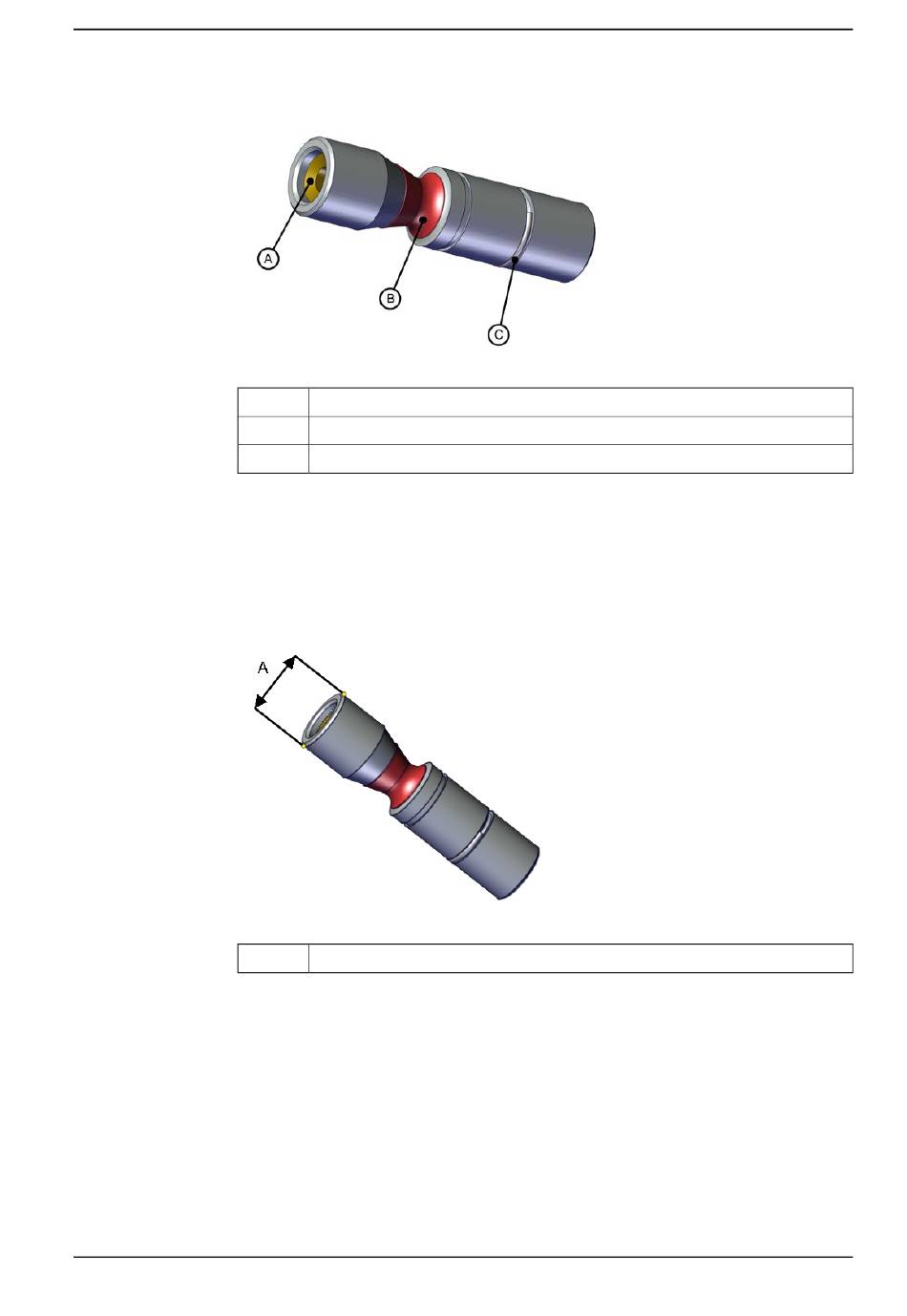

Regelmäßige Überprüfung des Kalibrierwerkzeugs
Wenn das Kalibrierwerkzeug in einem örtlichen regelmäßigen Überprüfungssystem
eingebunden wird, sollten die folgenden Werte überprüft werden.
xx1500000951
A
Überprüfen Sie regelmäßig das Kalibrierwerkzeug für den Werkzeugflansch (3HAC058238-001)
Wenn das Kalibrierwerkzeug in ein lokales regelmäßiges Überprüfungssystem
eingebunden ist, müssen die folgenden Werte überprüft werden.
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Rohreinsatz
Kunststoffschutz
Stahlfederring
•
Außendurchmesser innen Ø12g4 mm, Ø8g4 mm oder Ø6g5 mm (je nach
Größe des Kalibrierwerkzeugs).
•
Geradheit innen 0,005 mm.
Außendurchmesser
•
Außendurchmesser innerhalb von Ø5g5 mm.
•
Geradheit innerhalb von 0,005 mm.
