12

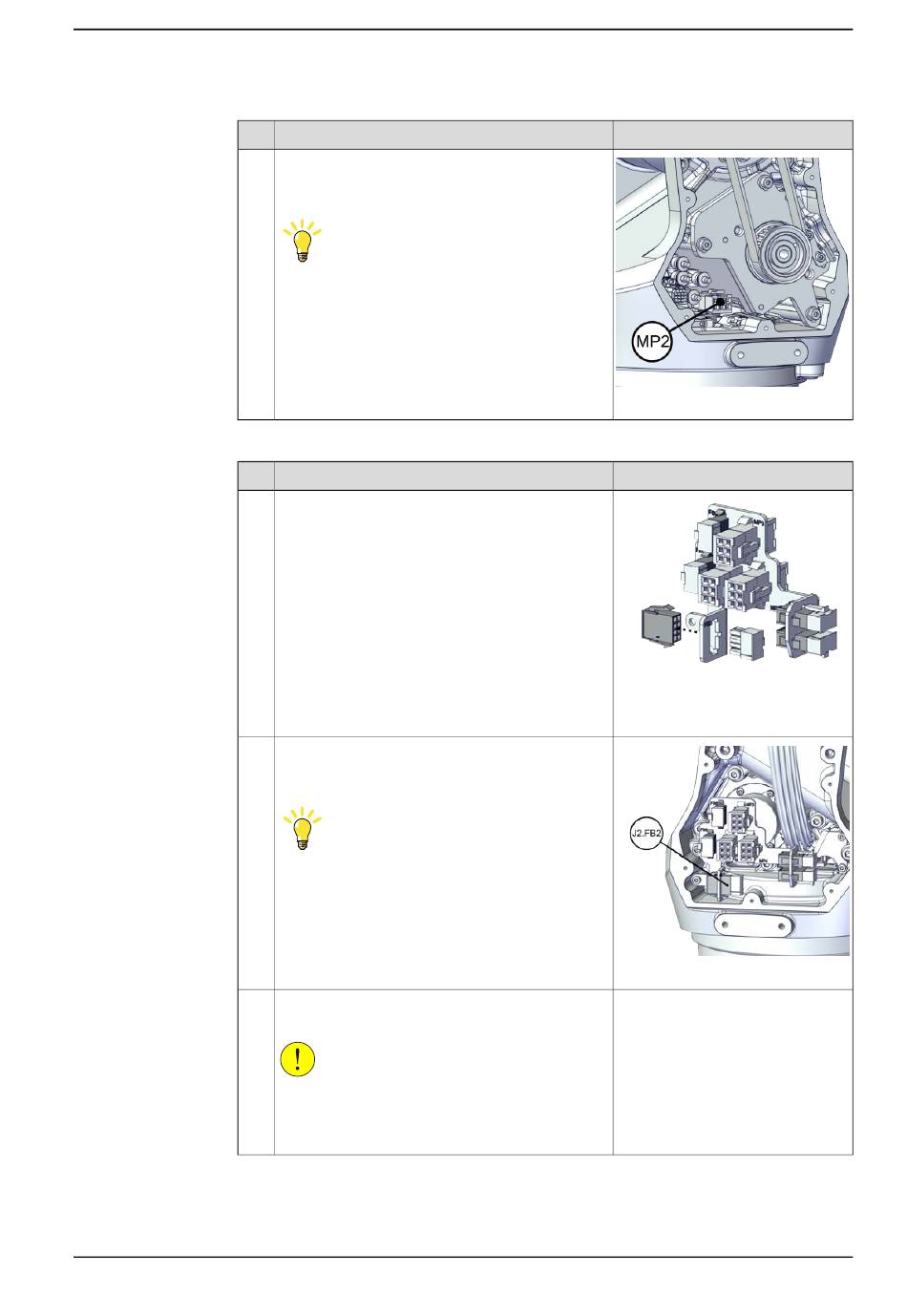

Wiederanschluss der Steckverbinder an der Trennstelle (Teilungspunkt)
1
2
3
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Schließen Sie folgenden Steckverbinder wieder
an:
•
MP2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Setzen Sie den weiblichen Kopf des Steckverbin-
ders in die Anschlussplatte ein.
Schließen Sie folgenden Steckverbinder wieder
an:
•
J2.FB2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.8.2 Austauschen des Getriebes von Achse 2
Hinweis
xx1800002495
Hinweis
xx1800002491
xx1800002490
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
503
