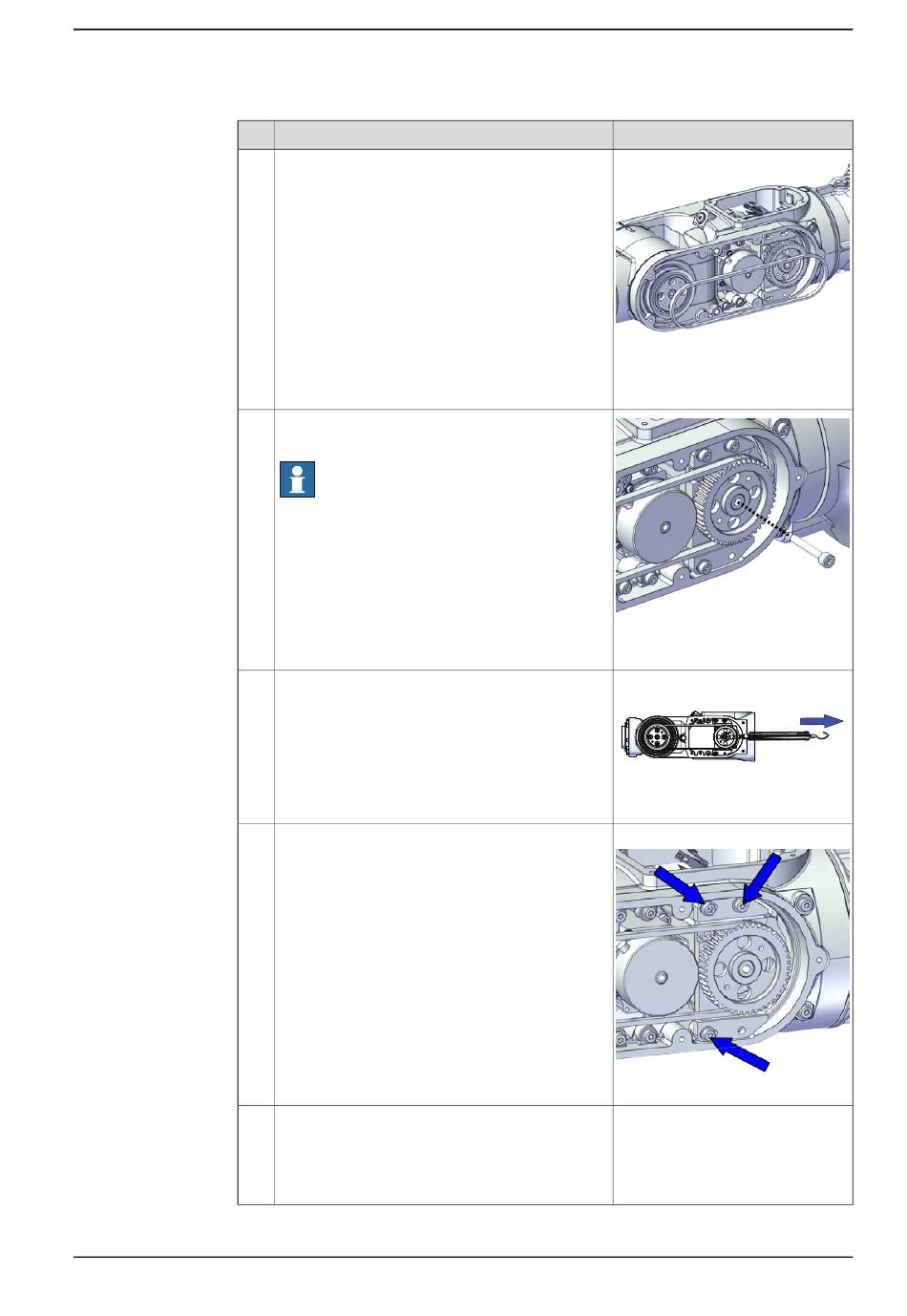

Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Setzen Sie den Antriebsriemen in die Scheiben
ein und überprüfen Sie, ob der Riemen korrekt in
den Nuten der Scheiben läuft.
Installieren Sie eine M4x25-Einstellschraube oder
eine längere Schraube am Motor.
Hinweis
Fügen Sie die Schraube nicht gänzlich ins Loch
ein.
Verwenden Sie ein an der Schraube hängendes
Hand-Dynamometer und ziehen Sie daran, um
den Antriebsriemen zu spannen.
Ziehen Sie die Motorschrauben fest.
Messen Sie die Antriebsriemenspannung mit ei-
nem Schall-Spannungsmesser.
Falls der Antriebsriemen die Anforderungen nicht
erfüllt, lockern Sie die Motorschrauben und ziehen
Sie sie erneut fest.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.8.4 Austauschen des Getriebes von Achse 4
Hinweis
xx1800003024
xx1900000007
xx1900000026
Anzugsdrehmoment: 1,4 Nm
xx1800002995
Gebrauchter Riemen: 81.3-86.9 Hz
Neuer Riemen:97.2-101 Hz
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
545
